А1212 MASTER ультразвуковой дефектоскоп

425 000

с НДС

Отгрузка сразу (со склада) КУПИТЬ

А1212 MASTER ультразвуковой дефектоскоп

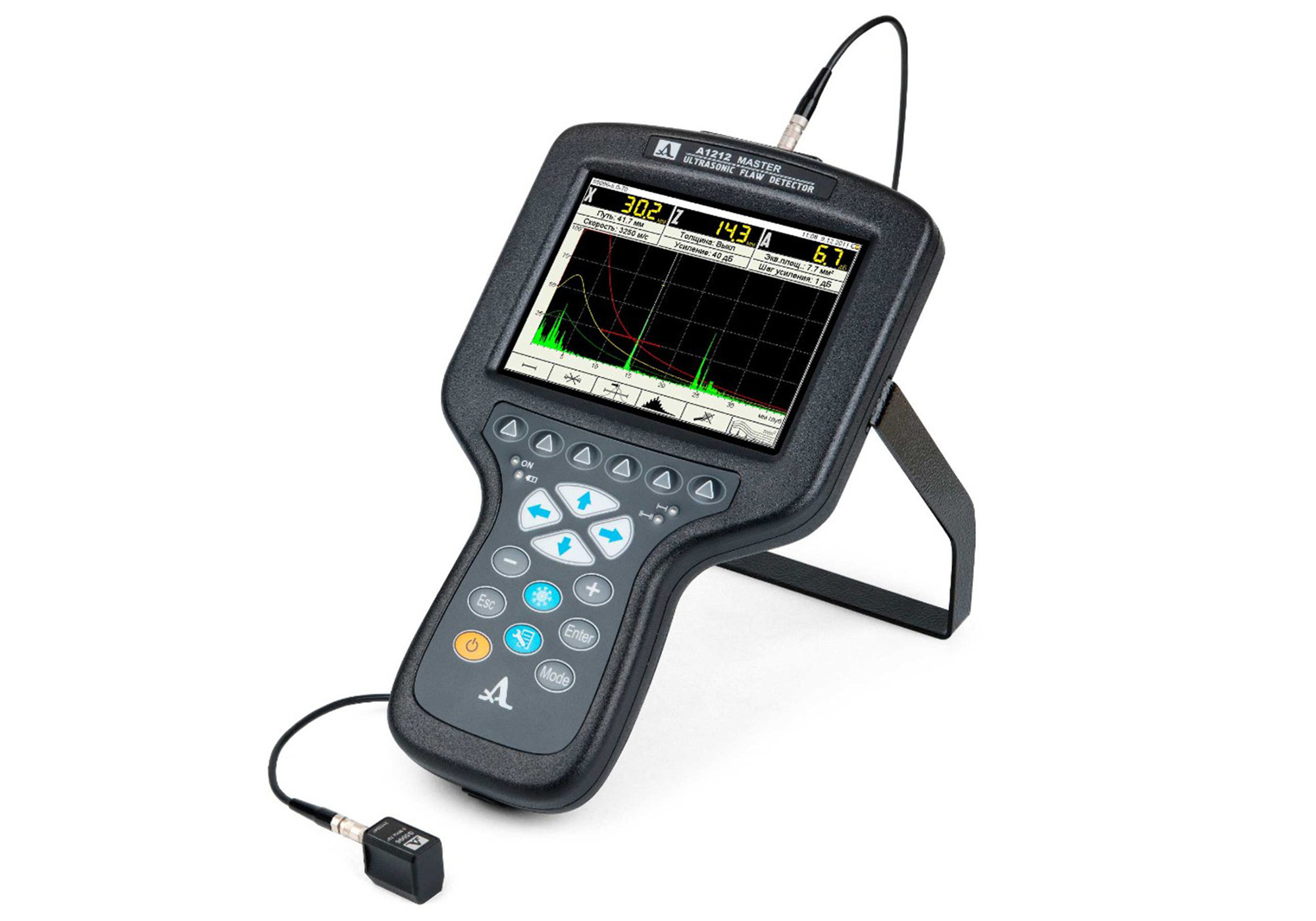

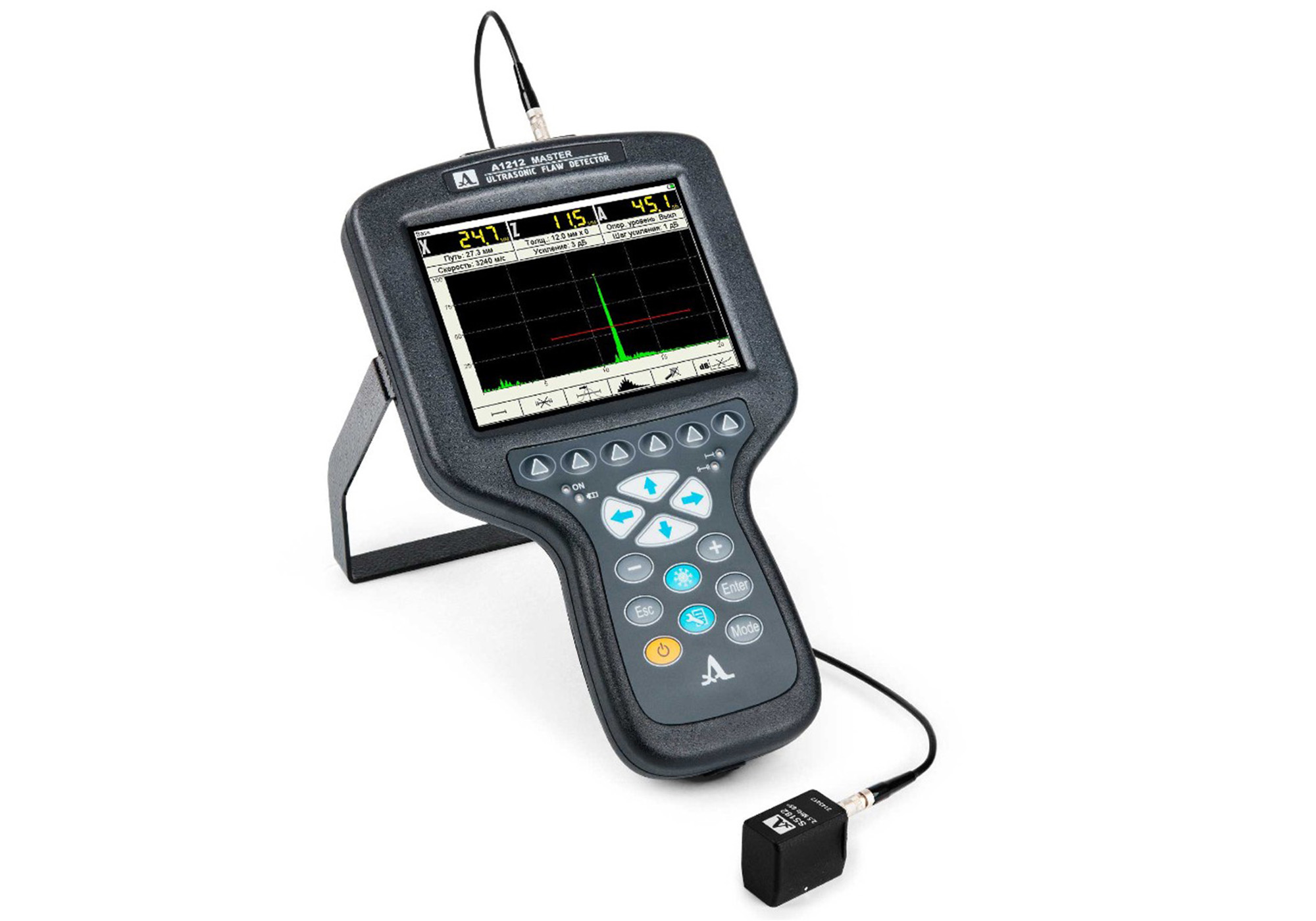

А1212 MASTER полностью цифровой, ультразвуковой дефектоскоп общего назначения для ручного ультразвукового контроля (РУЗК). Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля и применяется для контроля сварных соединений (швов), обнаружения дефектов (расслоения, трещины, поры и др.) и определения их координат в основном металле или изделии из других материалов - пластмасс, стекла и других. Одна из наиболее популярных моделей дефектоскопов на рынке НК. С прибором удобно работать в цеховых и полевых условиях, при работах в стесненных условиях и на высоте. В базовую комплектацию входит чехол и планшет, в который укладывается прибор в чехле. Планшет крепится на шее и поясе дефектоскописта, освобождая руки при проведении контроля. В чехле предусмотрены карманы для мелких комплектующих и блокнота. К чехлу пристегивается бленда для защиты от солнца. Встроенные АРД-диаграммы для типовых преобразователей. Также можно рассмотреть модернизированный чехол D12

АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

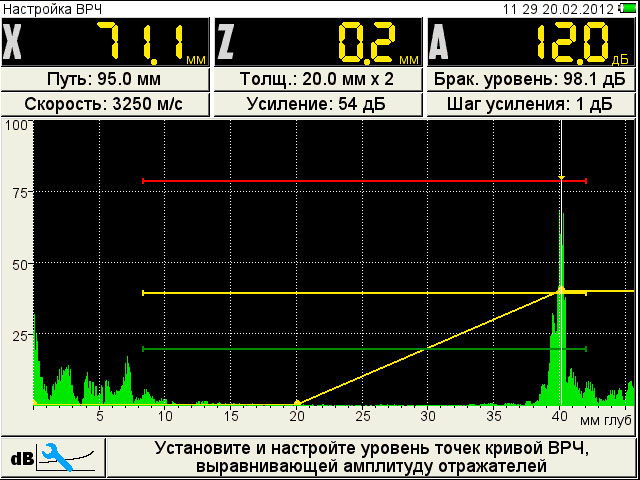

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

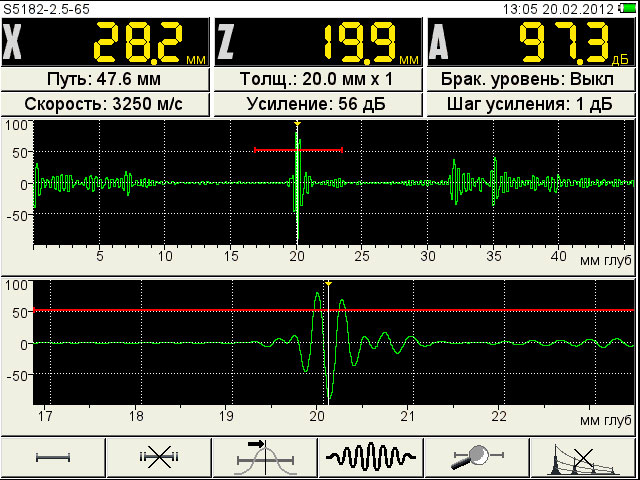

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Быстрый доступ к функциям управления

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

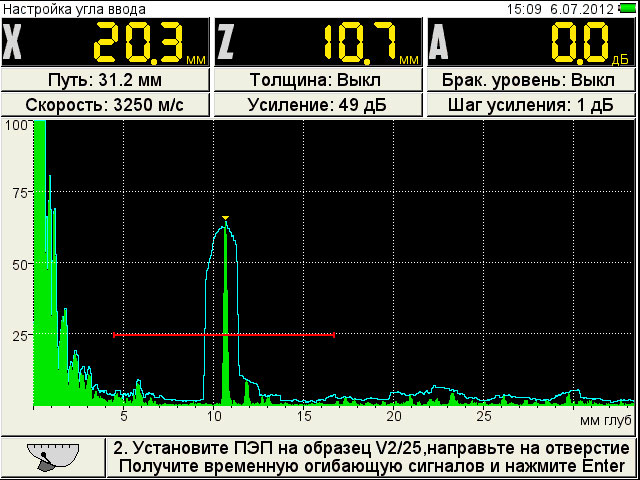

Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.

Работа с результатами измерений

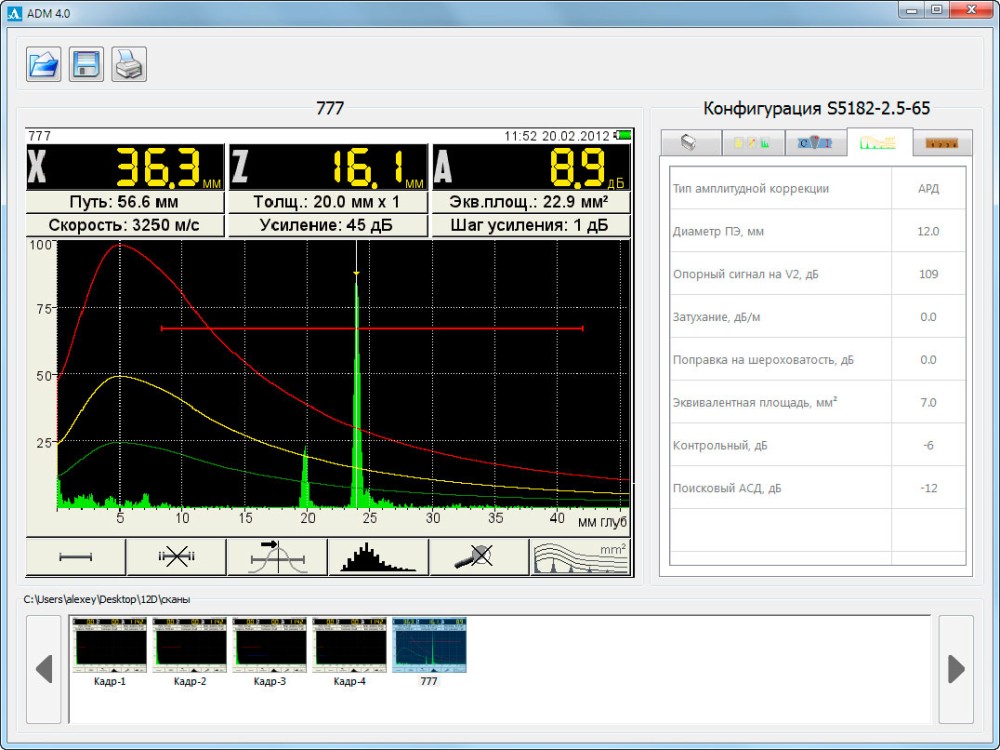

Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Особенности ультразвукового дефектоскопа A1212 MASTER

Вес прибора - 800 грамм вместе с аккумулятором
Разъемы для связи с ПК и зарядки прибора защищены резиновой заглушкой
Максимальное время непрерывной работы – 9 часов
Пленочная клавиатура с клавишами быстрого доступа к основным функциям дефектоскопа Клавиатура рассчитана для работы одной рукой, при этом одинаково подходит как под правую, так и под левую руку

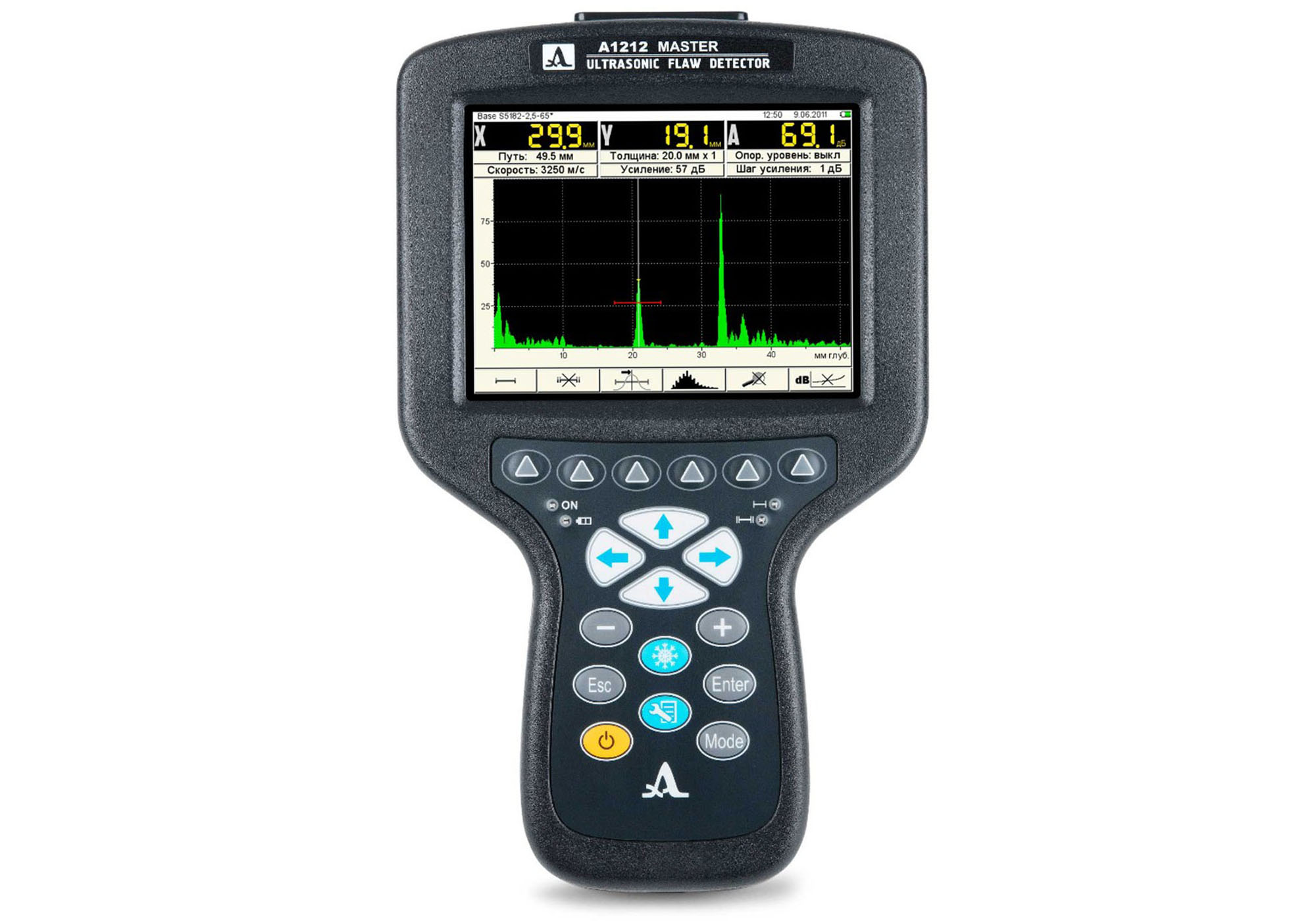

Оригинальный ударопрочный корпус в форме «теннисной ракетки», степень защиты по IP65
Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек)
Традиционная развертка типа А с возможностью отображения сигналов, как в детектированном виде, так и в не детектированном виде (радиосигнал), запоминание на экране огибающей максимумов сигнала
Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
Запоминание на экране огибающей максимумов сигнала
Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
Программируемая форма зондирующего импульса
Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
Библиотека настроек на 100 конфигураций
Построение функции ВРЧ до 32-х точек
Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
Возможность использования DAC-кривых
Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
Связь с компьютером по высокоскоростному USB-порту
Совместимость с широким спектром преобразователей различных производителей

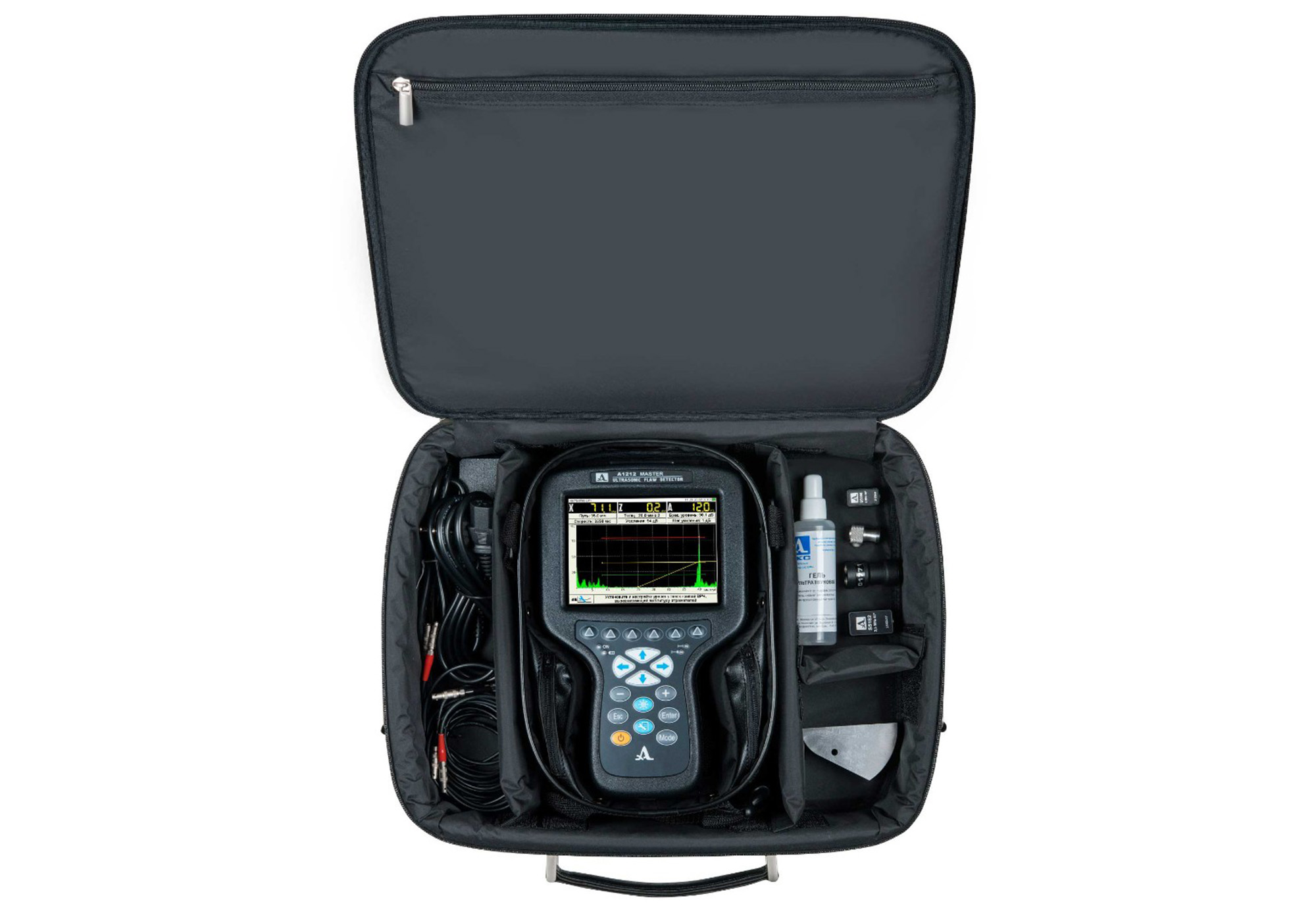

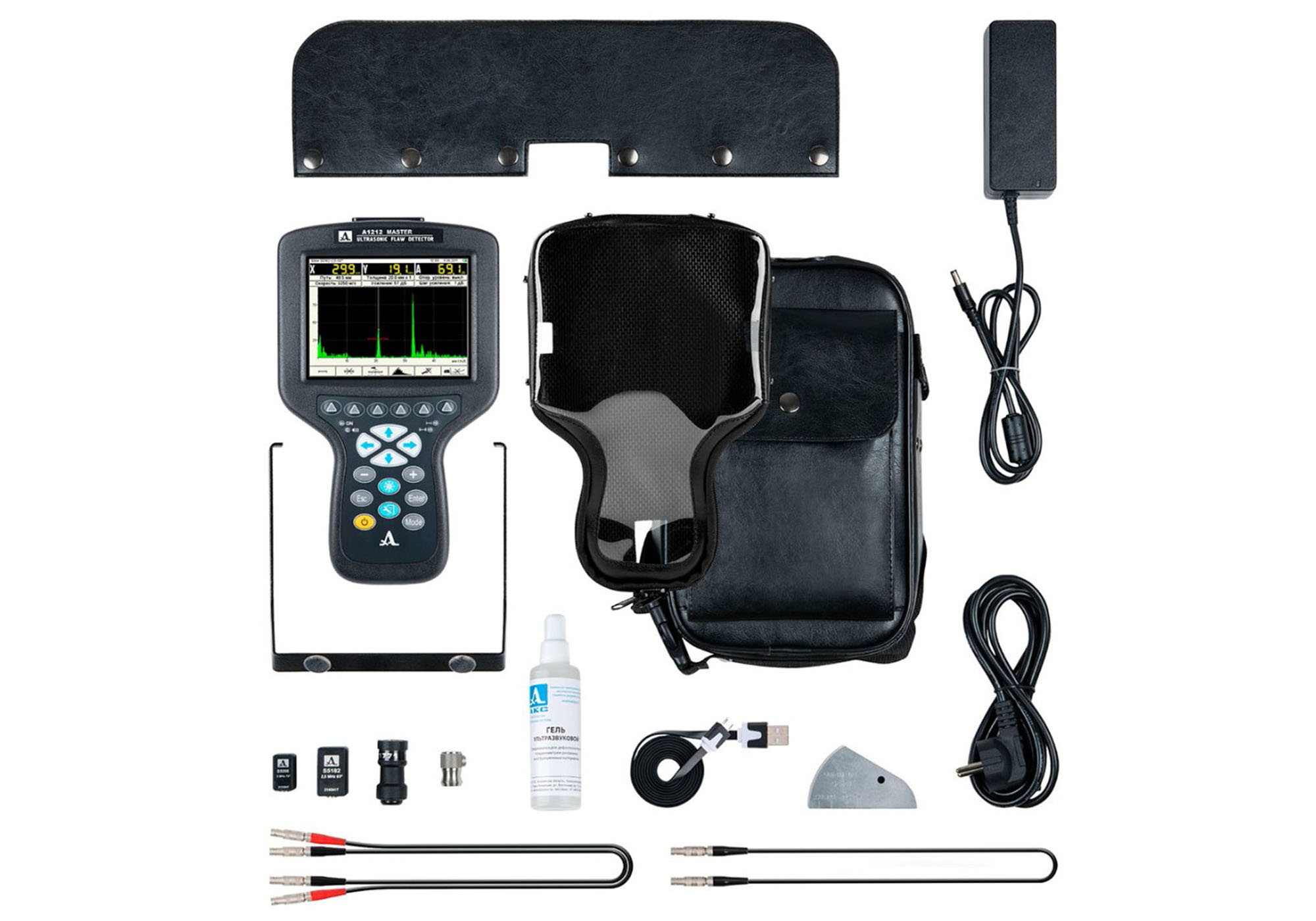

А1212 МАСТЕР УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП В БАЗОВОЙ КОМПЛЕКТАЦИИ

А1212 MASTER - электронный блок УЗ дефектоскопа

Кабель "АКС" LEMO-LEMO двойной 1,2 м

Кабель "АКС" LEMO-LEMO одинарный 1,2 м

Преобразователь D1771 4.0A0D12CL

Преобразователь S3568 2.5A0D10CL

Преобразователь S5182 2.5A65D12CS

Преобразователь S5096 5.0A70D6CS

Сетевой адаптер с кабелем 220 B - 15 B

Кабель USB A - Micro B

Носитель с документацией и ПО

Калибровочный образец V2/25

Планшет D12

Чехол D12

Гель "АКС-гель" -35°C...+100°C, 0,1 кг

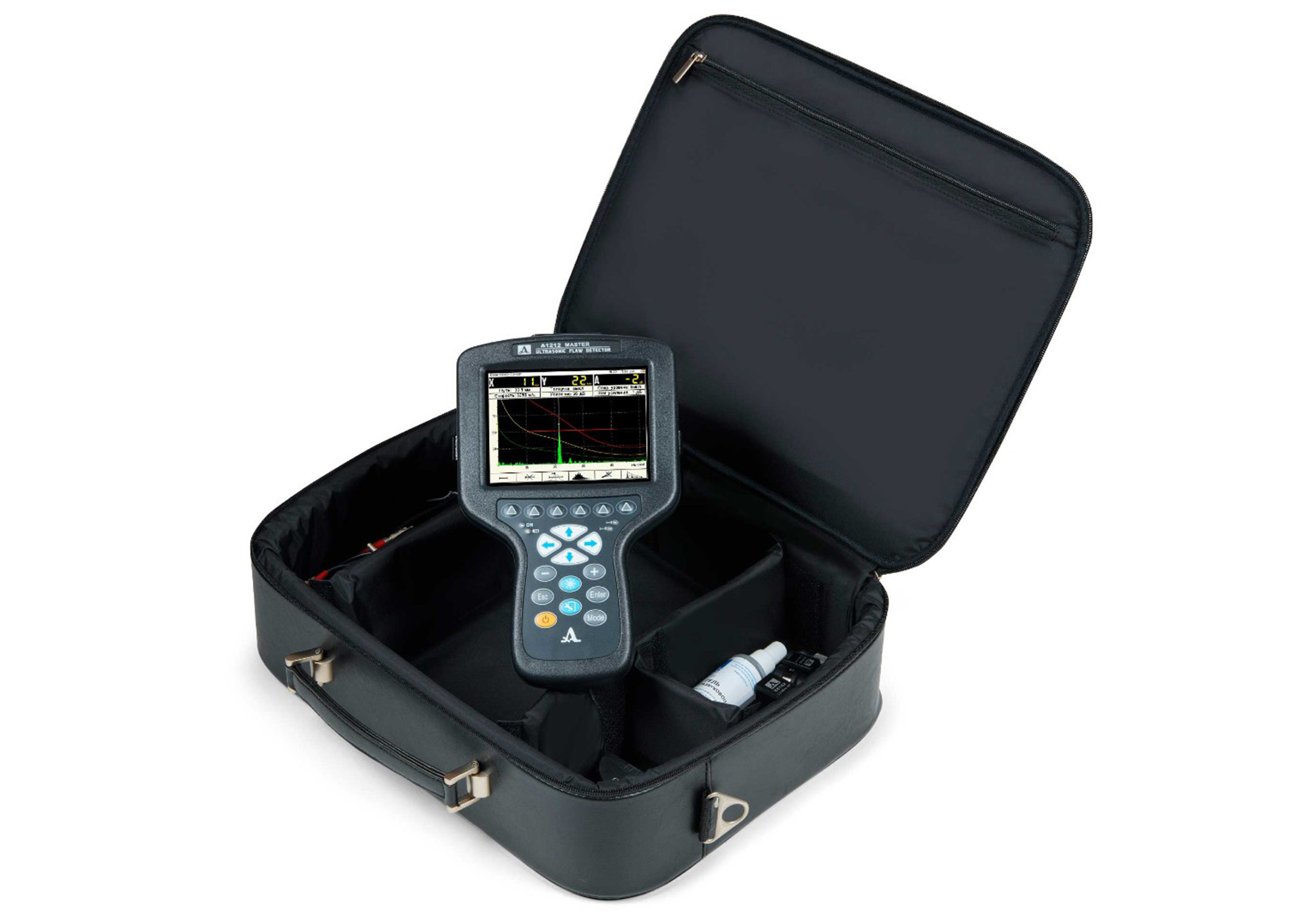

Сумка E14

Так же мы предлагаем индивидуальные комплектации дефектоскопа А1212 МАСТЕР под специализированные задачи. Мы можем помочь подобрать необходимые преобразователи, приспособления и комплектующие для решения задач и расширения функциональных возможностей дефектоскопа:

кабели нестандартной длины, кабели для работы на морозе или при высоких температурах
преобразователи и приспособления для контроля прутков, труб, арматуры и других задач ультразвукового контроля
преобразователи для контроля изделий предоставленных заказчиком
Преобразователи для прецизионной толщинометрии или поиска расслоений
Преобразователи для контроля наплавок и биметаллов
магнитное крепление для фиксации дефектоскопа на металлических магнитных основаниях

Дефектоскопы А1212 Master и A1214 Expert в целом схожи по меню и техническим возможностям, обладают одинаковым набором функций - обеспечивает выполнение всех типовых методик по УЗК, совместимы со множеством преобразователей в том числе стороннего производства. При визуальной иллюзии что у А1214EXPERT дисплей больше чем у А1212MASTER оба прибора обладают одинаковым дисплеем.

Данный класс дефектоскопов обладает рядом функций и возможностей, отличающих их от А1211 Mini. Одна из самых главных особенностей — это наличие встроенных АРД диаграмм в обоих приборах для определения размера дефекта в мм² - автоматически производится расчет эквивалентной площади отражателя. И, как и в А1211 Mini, есть цифровая ВРЧ.

Меню дефектоскопов А1212 Master и А1214 EXPERT в отличии от А1211 Mini разбито по блокам и обозначено тематическими пиктограммами, для активации которых под каждой из пиктограмм есть соответствующая кнопка.

Для измерения сигналов есть два строба и функции измерения по максимуму сигнала, по порогу сигнала и измерение между двумя сигналами. Отображение же самого сигнала может быть с заполнением, без заполнения и режим огибающей. Для детального анализа сигнала и просмотра его в увеличенном виде предусмотрена функция «Лупа». Полезная используемая дефектоскопистами функция – многоуровневый строб, где оператор может установить строб на уровень брака и задать два дополнительных строба на поисковый и уровень соответственно.

Отличия А1212 MASTER и A1214EXPERT больше в конструктивных особенностях:

Форм фактор корпуса А1212 MASTER выполнен в форме теннисной ракетки для удержания электронного блока дефектоскопа одной рукой, при этом встроенный несъемный АКБ находится в ручке, при этом оператору удобно управлять как левой, так и правой рукой. Для защиты прибора от грязи, масла и осадков в комплекте предусмотрен чехол с защитной блендой от солнца, прибор в чехле укладывается в планшет с системой ремней для крепления прибора на шее и поясе дефектоскописта.

Корпус А1214EXPERT классический прямоугольный с откидной ручкой, фиксирующейся в любом положении. Такая компоновка позволяет устанавливать прибор на различные поверхности: стол, пол, труба. А в комбинации с магнитным креплением RFT MAGNETIC BELT дефектоскоп можно зафиксировать на вертикальных поверхностях из магнитного металла, крепление не входит в комплект и поставляется отдельно. Чехол А1214 ЭКСПЕРТ поставляется с ремнями крепления на шее и поясе пользователя. В чехле есть технологические отверстия для доступа к разъемам lemo и зарядного устройства.

У А1214 EXPERT у единственного дефектоскопа из модельного ряда АКС АКБ легкосъемный, что предполагает приобретение нескольких аккумуляторов для работы в местах, где зарядка прибора невозможна или необходима бесперебойная работа без перерыва на зарядку. К слову сказать, аккумуляторная батарея дефектоскопа А1214 EXPERT самая мощная из представленных моделей, и способна работать до 18 часов, против батареи А1212 MASTER – 9 часов бесперебойной работы.

Если после прочтения у вас остались вопросы, мы рекомендуем посетить наш офис для проведения демонстрации и апробации дефектоскопов на ваших или наших образцах, вы получите полные рекомендации по применению дефектоскопов и подбору преобразователей к ним для решения ваших задач. Посмотреть полный обзор ультразвуковых высокочастотных дефектоскопов АКС

Технические характеристики дефектоскопа А1212 MASTER

Диапазон устанавливаемых номинальных частот ультразвука	от 0,5 до 15,0 МГц
Отклонение рабочих частот от номинальных	± 10%
Диапазон настройки на скорость ультразвука в материале	от 500 до 14 999 м/с
Диапазон перестройки усиления приемника	от 0 до 100 дБ
Отклонение установки усиления	± 1,0 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL	от 7 до 6 000 мм
D1771 4.0A0D12CL	от 2 до 3 000 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями	±(0,02H+1,00) мм
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS	от 2 до 1 300 мм
S5096 5.0A70D6CS	от 2 до 500 мм
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
глубины H	±(0,03H+1,00) мм
дальности по поверхности L	±(0,03L+1,00) мм
Диапазон измерений временных интервалов на частоте 2,5 МГц	от 0 до 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм	±(0,1+0,0001Тизм) мкс
Источник питания	аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:	9 ч
Диапазон рабочих температур	от -30 до +55ºC
Тип дисплея цветной	TFT
Разрешение дисплея	640 х 480
Габаритные размеры электронного блока:	260 х 157 х 43 мм
Масса с аккумулятором:	800 г
