Если вы решили заняться ультразвуковой дефектоскопией и ваш выбор остановился на ультразвуковых дефектоскопах серии А12ХХ производства Акустические Контрольные Системы, но есть сомнения какую модель выбрать, мы постараемся вам помочь.

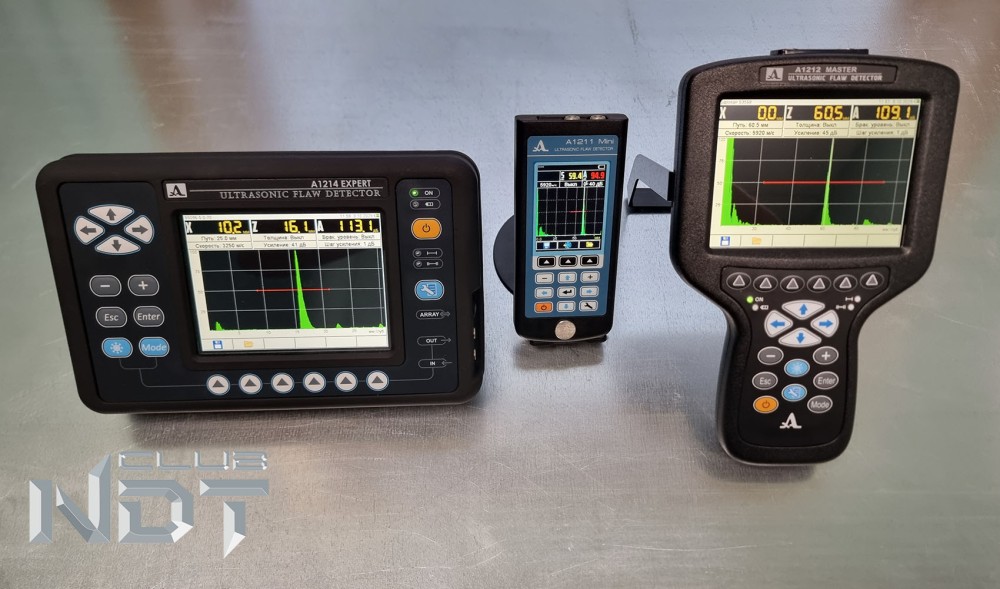

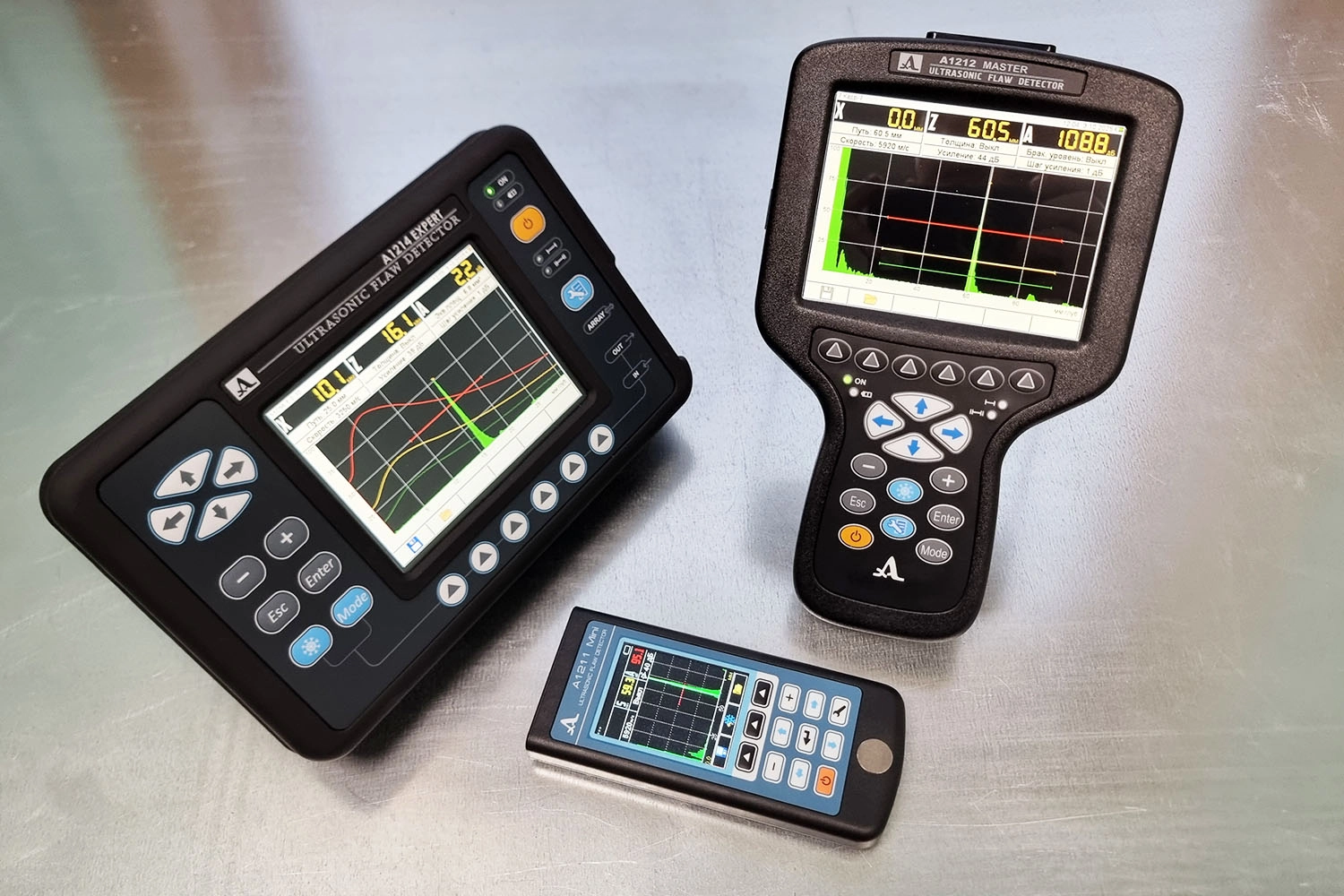

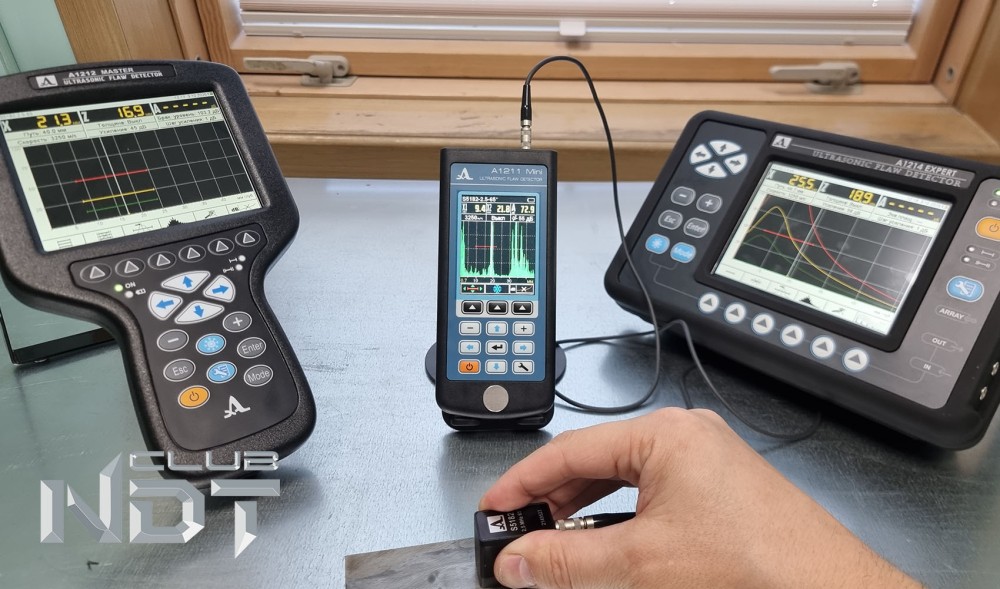

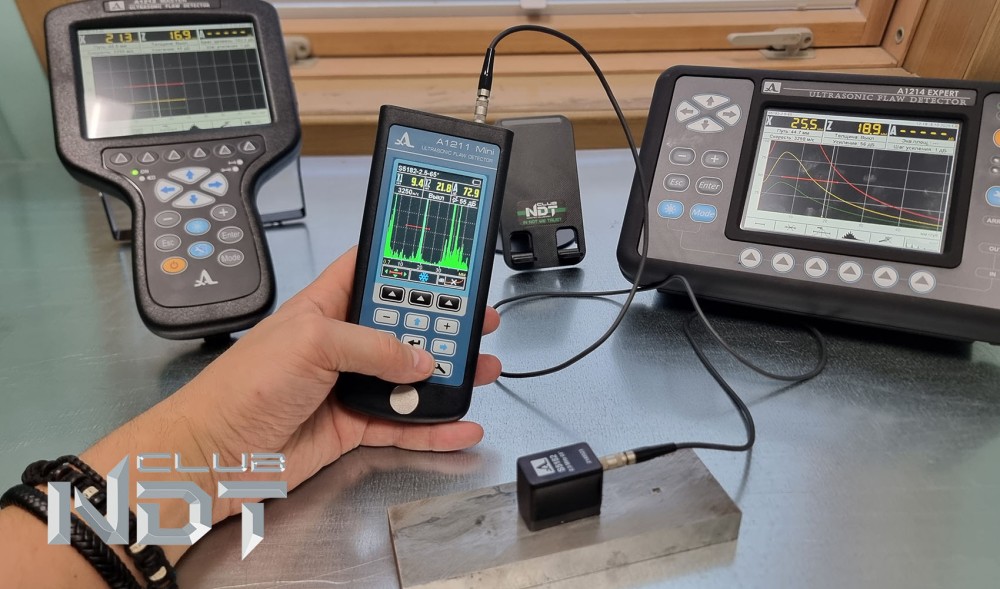

Если рассматривать линейку высокочастотных классических ультразвуковых дефектоскопов АКС в порядке возрастания цены и функционала, то она расположится так А1211 Mini, А1212MASTER, А1214 EXPERT, если не брать в расчет ультразвуковые дефектоскопы-томографы А1525 SOLO, А1550 IntroVisor.
Для начала нужно определиться с характером и периодичностью задач, а также с бюджетом. Если бюджет небольшой, а работы планируется проводить не часто и небольшие объёмы контроля, местечковые стандартные задачи по ультразвуковому контролю: контроль стыковых сварных соединений металлических изделий, в том числе труб, контроль полиэтиленовых швов с хордовыми преобразователями, контроль основного металла – то выбор А1211 Mini будет очевиден. Также прибор удачно вписывается в командировки и поездки, занимает мало места, удобен при работе на высоте.

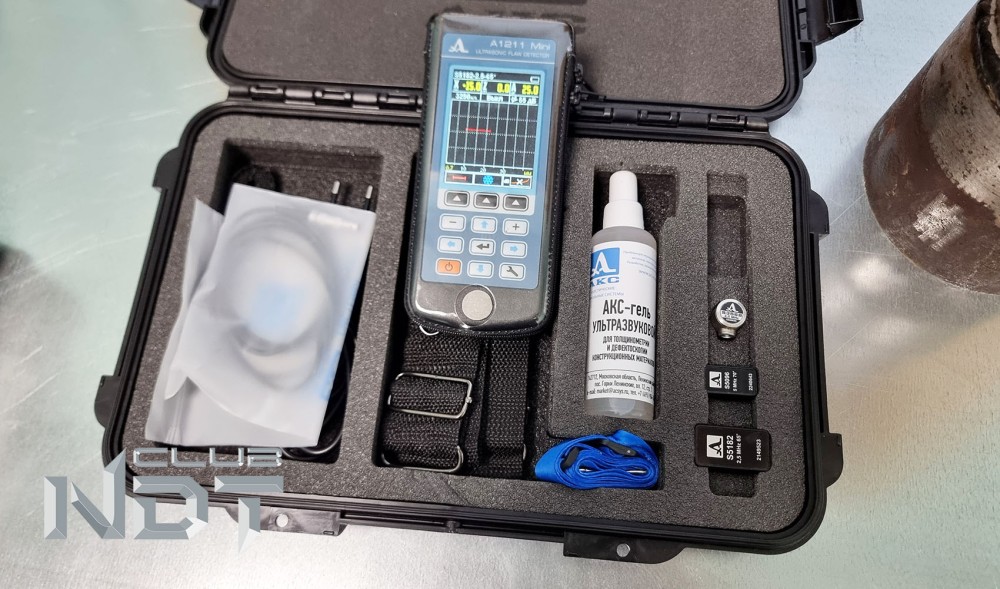

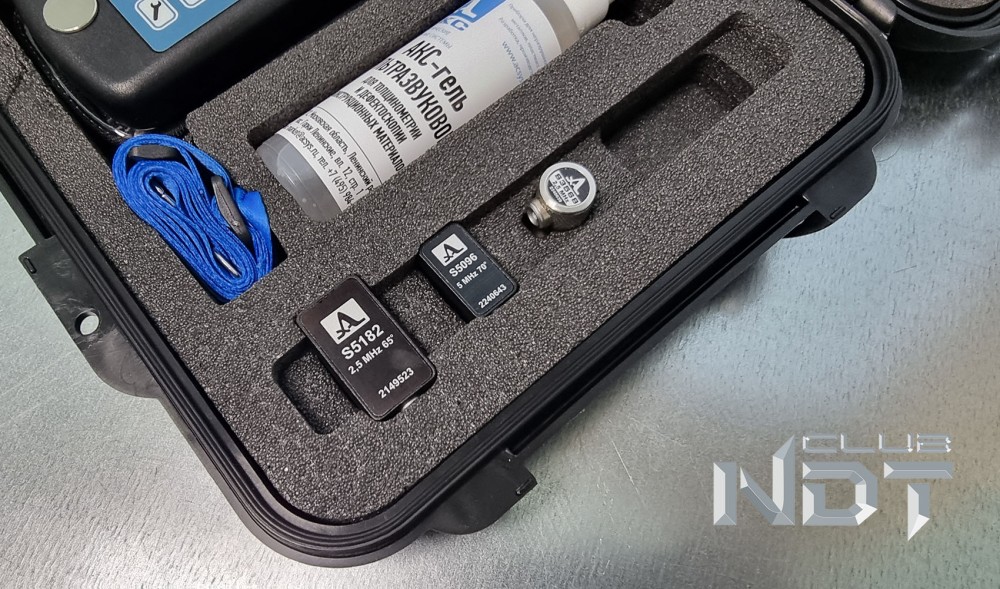

По сути A1211 Mini обеспечивает выполнение всех типовых методик по УЗК, совместим со множеством преобразователей в том числе стороннего производства, например, c износостойкими преобразователями SENDAST, работает с хордовыми преобразователями для контроля сварных соединений из полиэтилена и металла, а также рекомендуем для стыковых швов универсальны преобразователь СП5-75КУS. В комплект входит три преобразователя: два наклонных S5182 П121-2,5-65, S5096 П121-5.0-70 и прямой совмещенный преобразователь S3568 на 2.5 МГц и одинарный кабель АКС LEMO-LEMO 1,2 метра для подключения преобразователей к дефектоскопу.

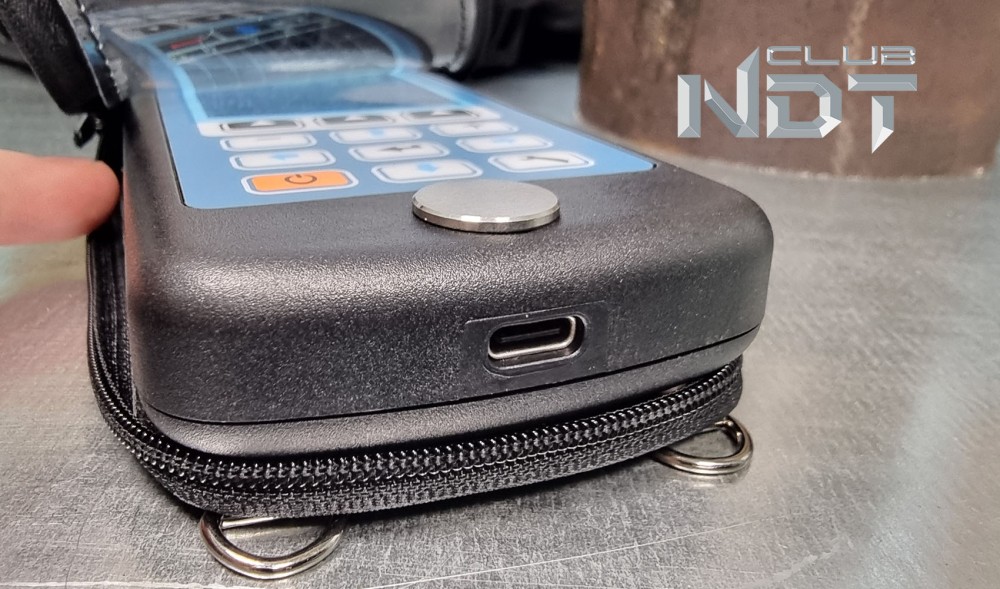

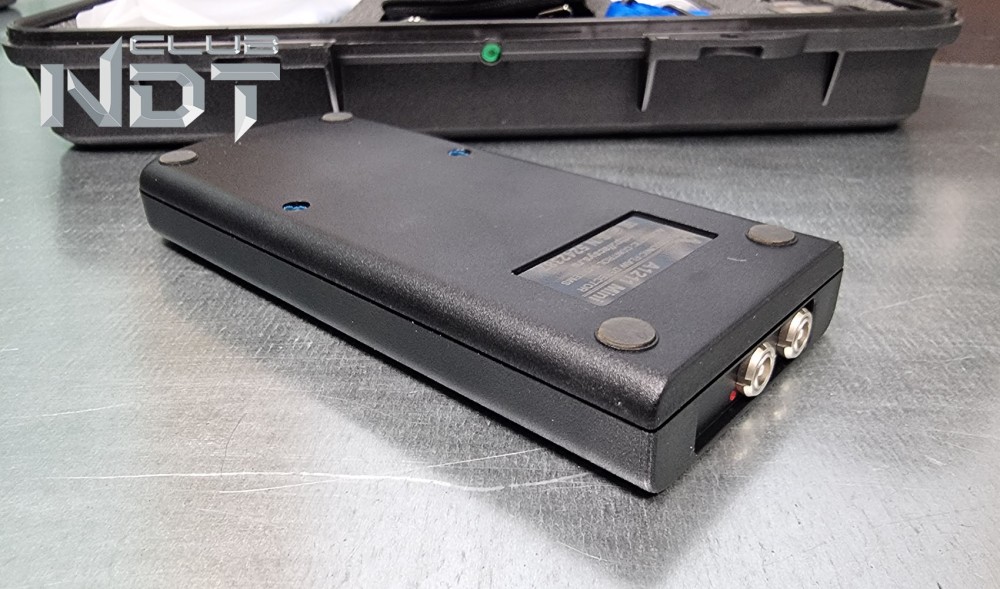

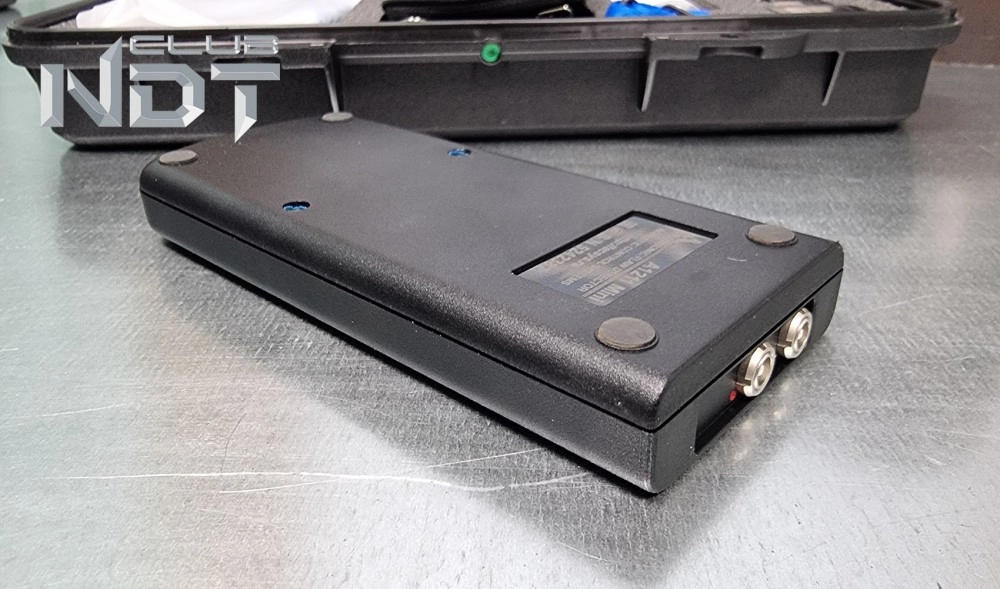

Из достоинств А1211 Mini можно выделить маленькие, как у толщиномера, габариты и вес 210 гр. Корпус прибора изготовлен из качественного пластика, имеет пленочную клавиатуру. Для зарядки на данный момент установлен современный разъем Type-С.

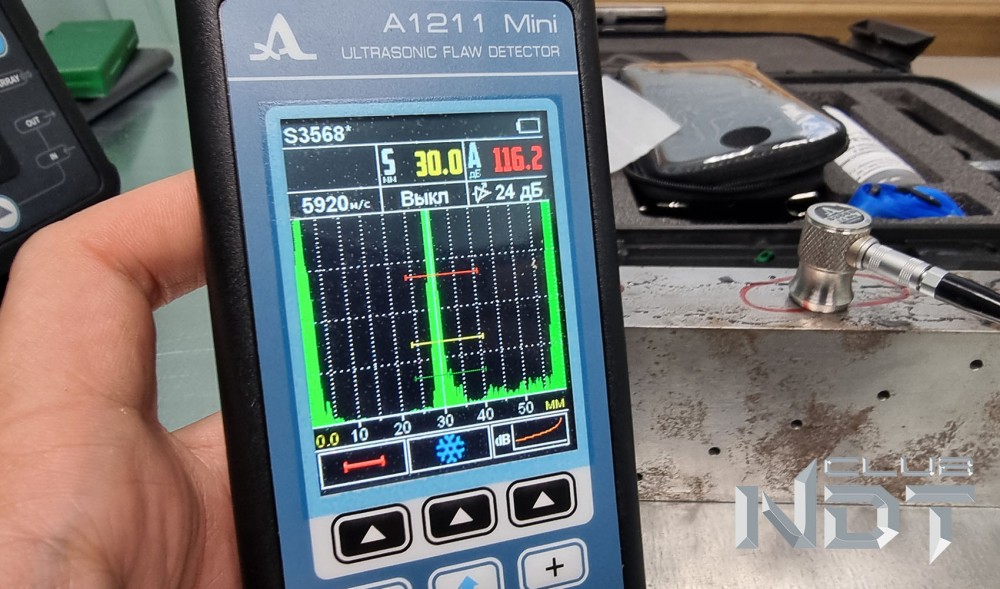

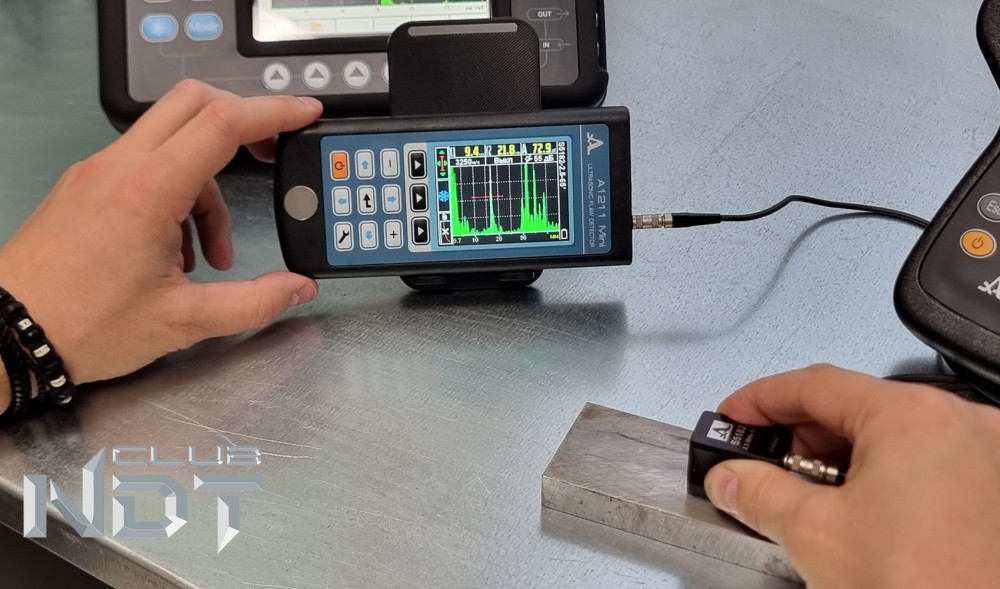

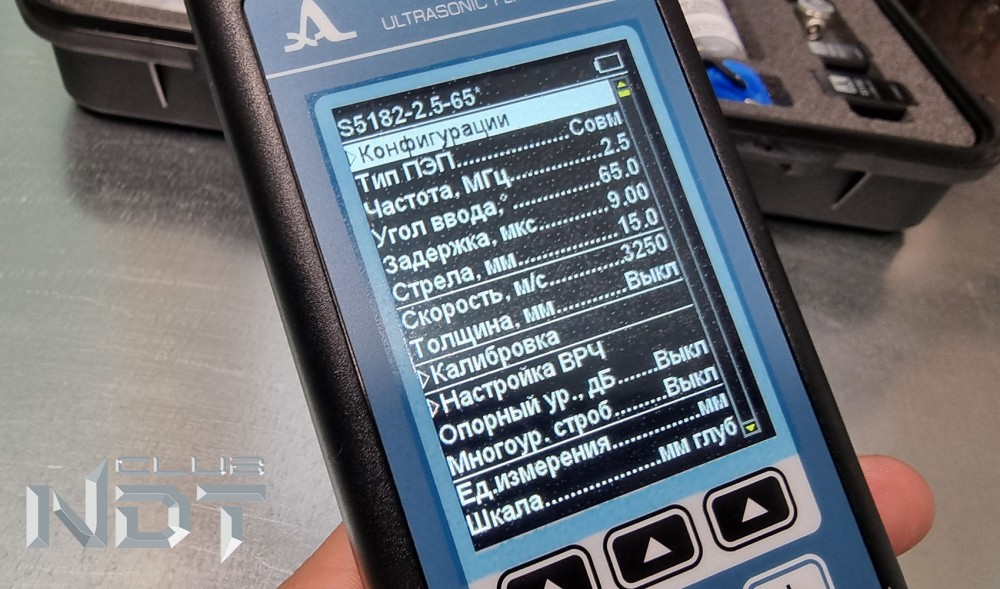

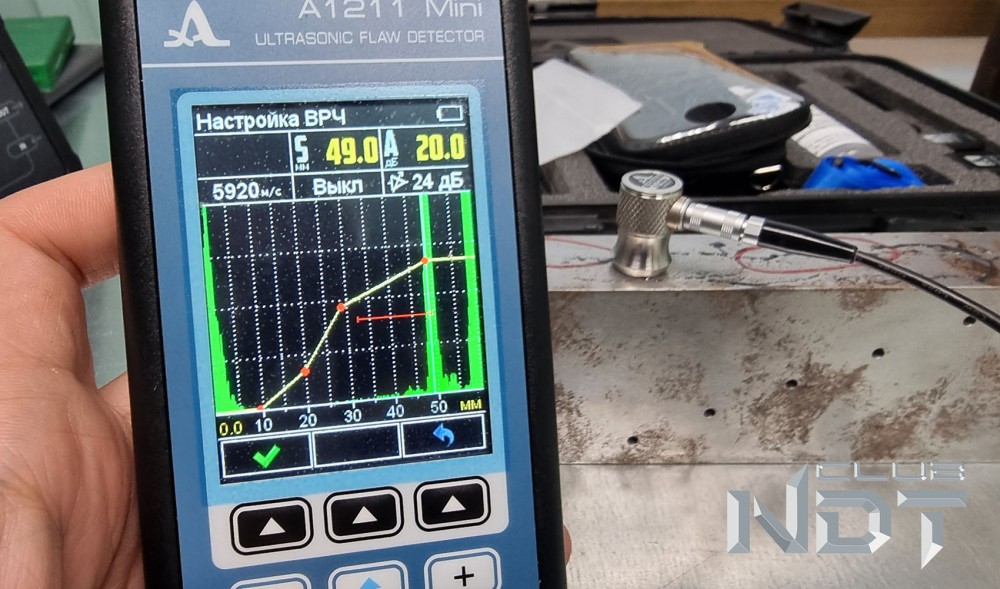

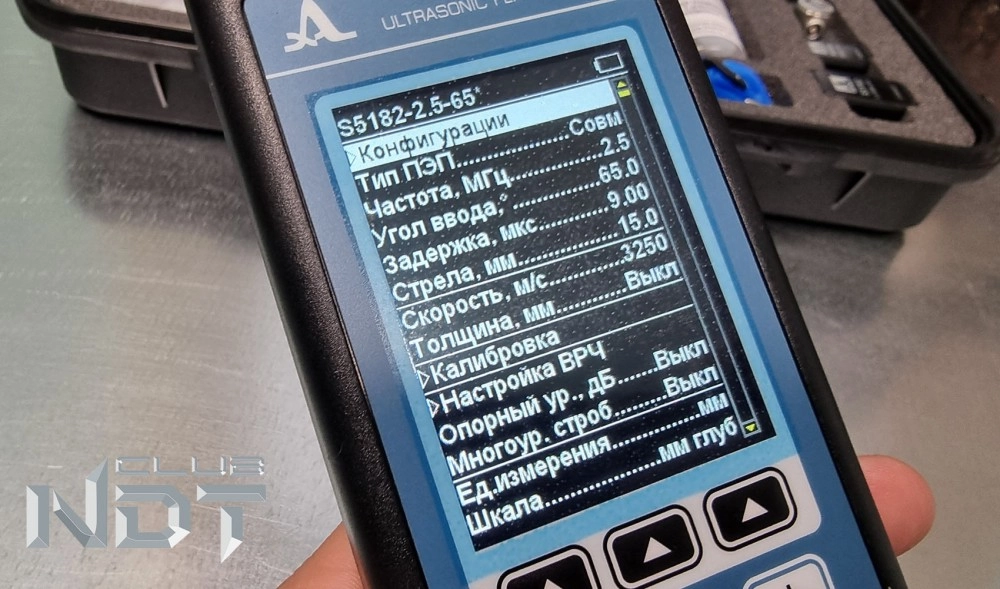

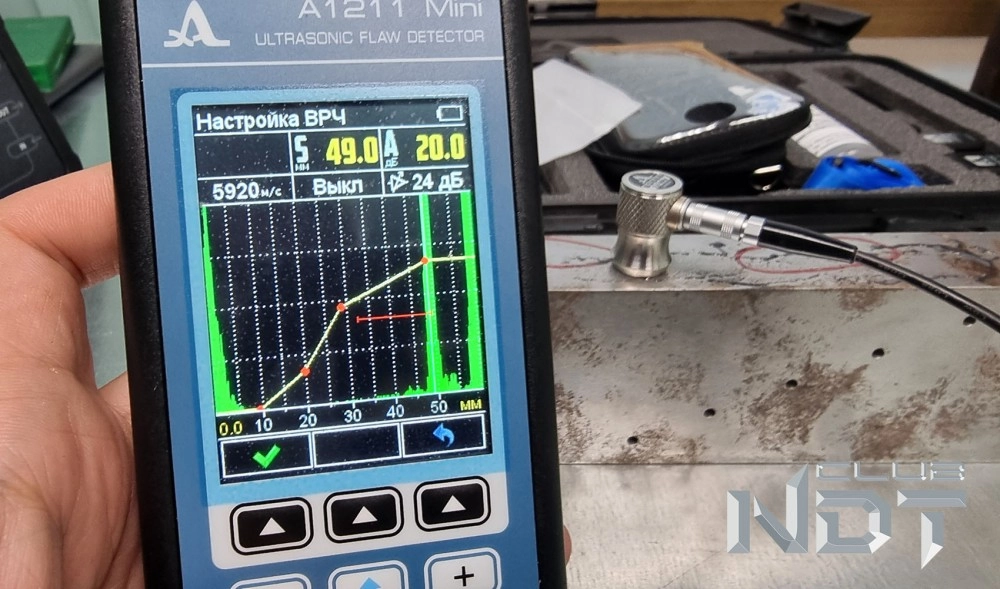

Прибор обладает простым интуитивным меню, в котором уже занесены основные настройки преобразователей. Есть цифровая ВРЧ, что поможет выровнять амплитуду от одинаковых по размеру дефектов. Есть функция трехуровневый строб. Дисплей прибора поворотный и по желанию оператора его можно расположить как горизонтально, так и вертикально.

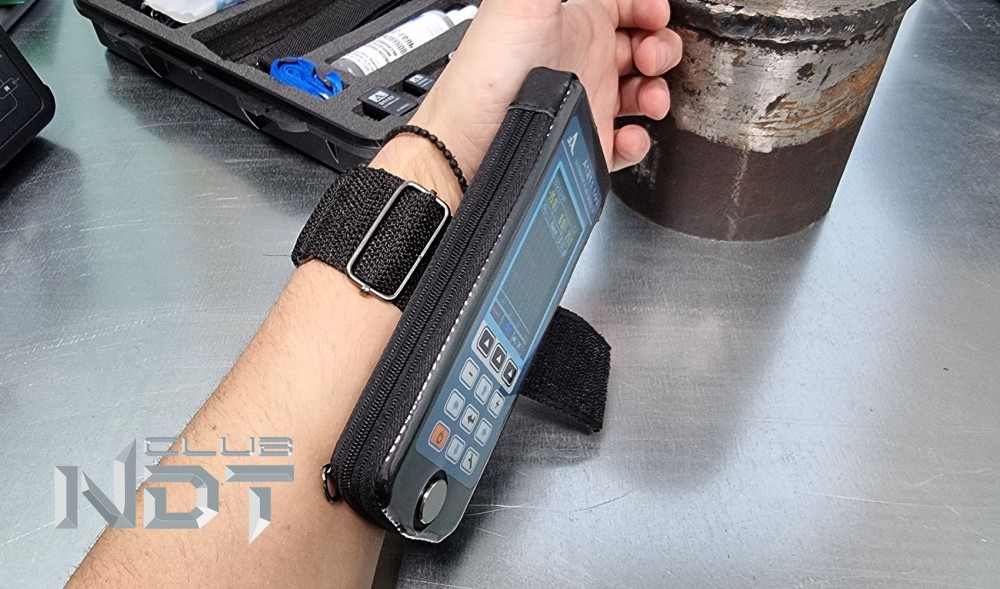

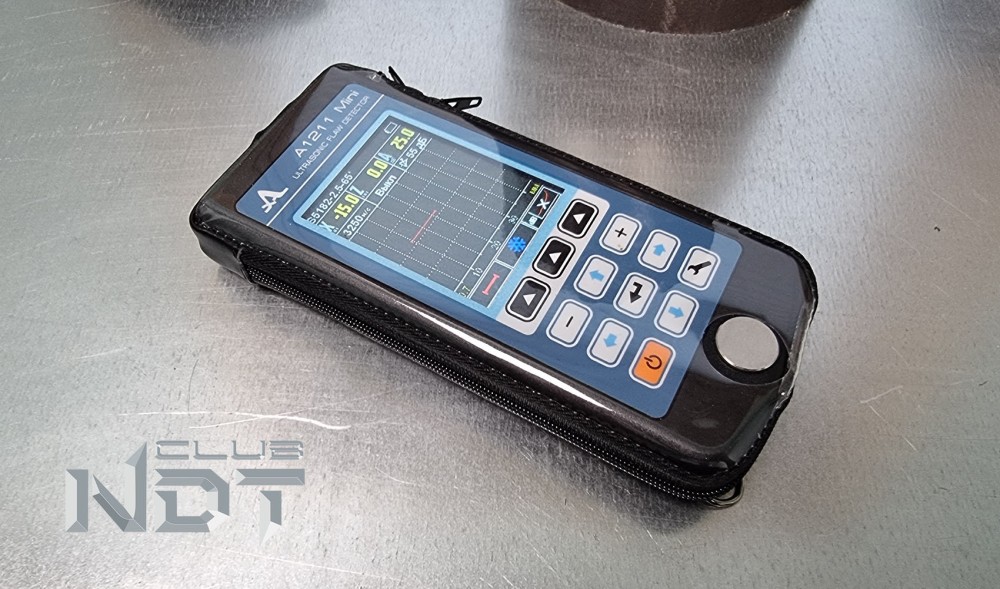

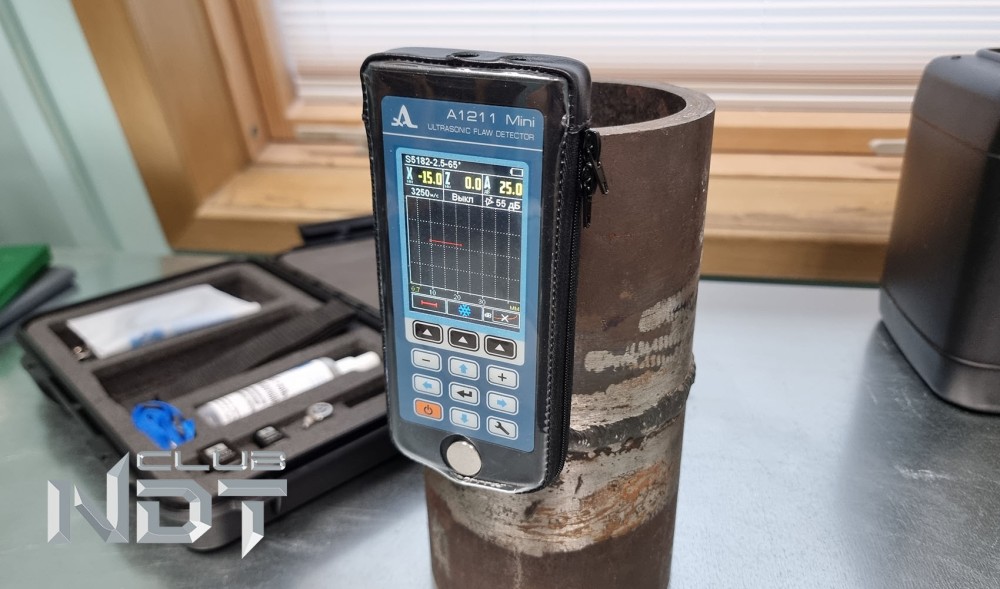

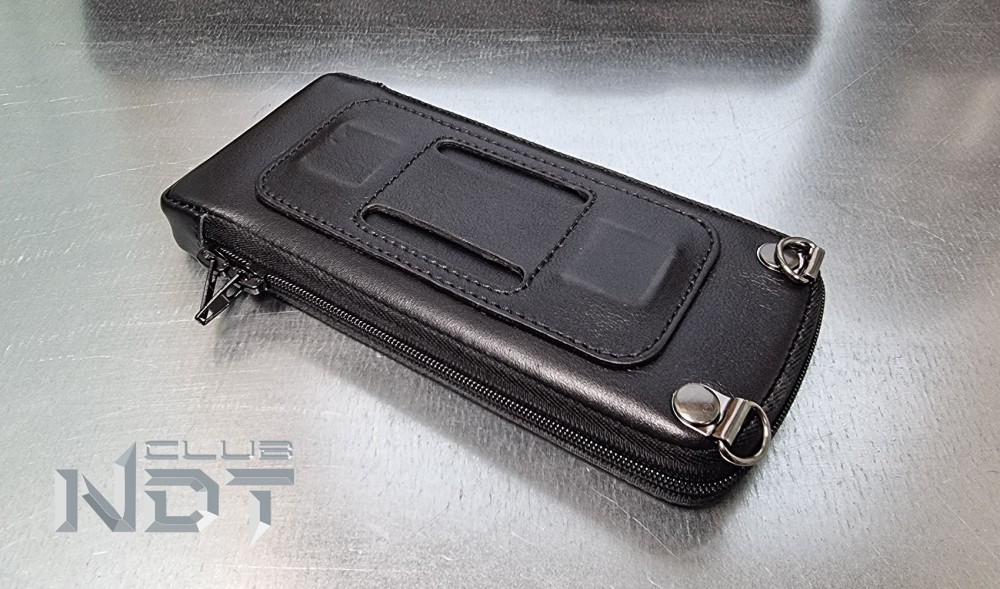

В базовом комплекте прибора есть чехол Т12 с ременным креплением на руку и вшитым в чехол магнитным креплением для крепления дефектоскопа на магнитных металлических поверхностях.

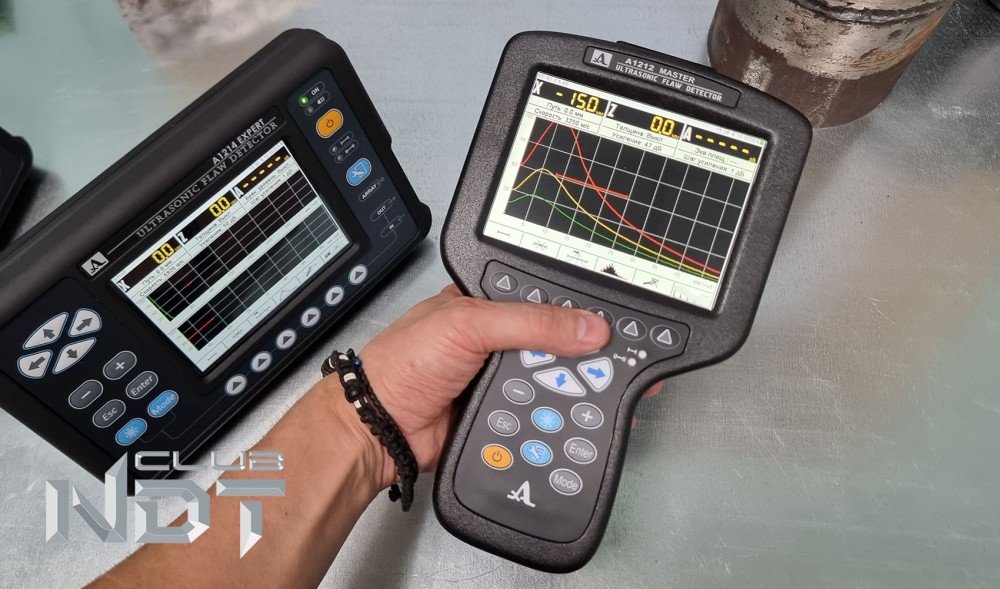

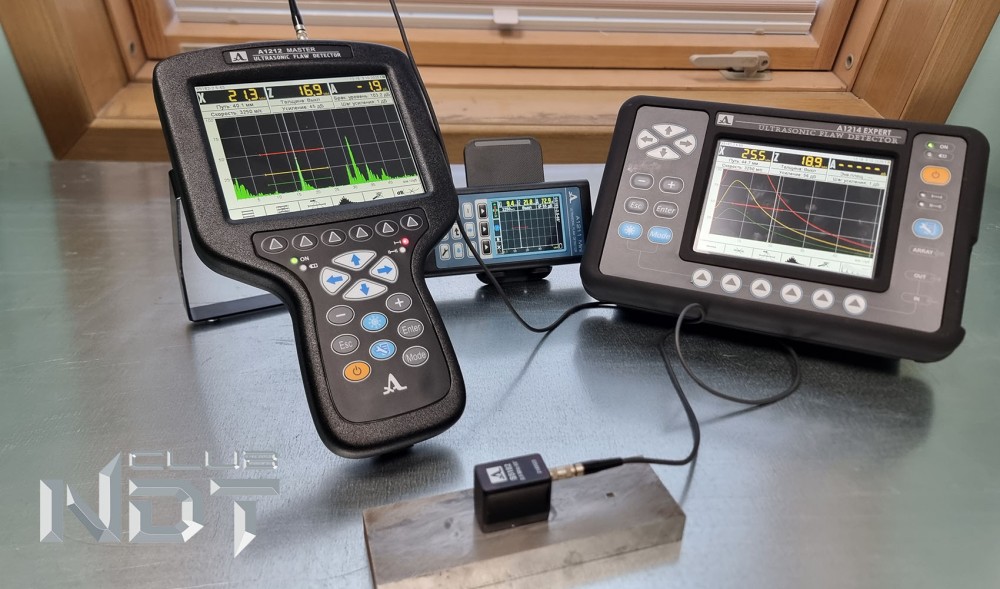

В силу миниатюрного конструктива у прибора небольшой дисплей, для постоянной многочасовой работы объективно лучше использовать дефектоскопы А1212 Master, A1214 Expert. Дефектоскопы А1212 Master и A1214 Expert в целом схожи по меню и техническим возможностям, обладают одинаковым набором функций - обеспечивает выполнение всех типовых методик по УЗК, совместимы со множеством преобразователей в том числе стороннего производства. При визуальной иллюзии что у А1214EXPERT дисплей больше чем у А1212MASTER оба прибора обладают одинаковым дисплеем.

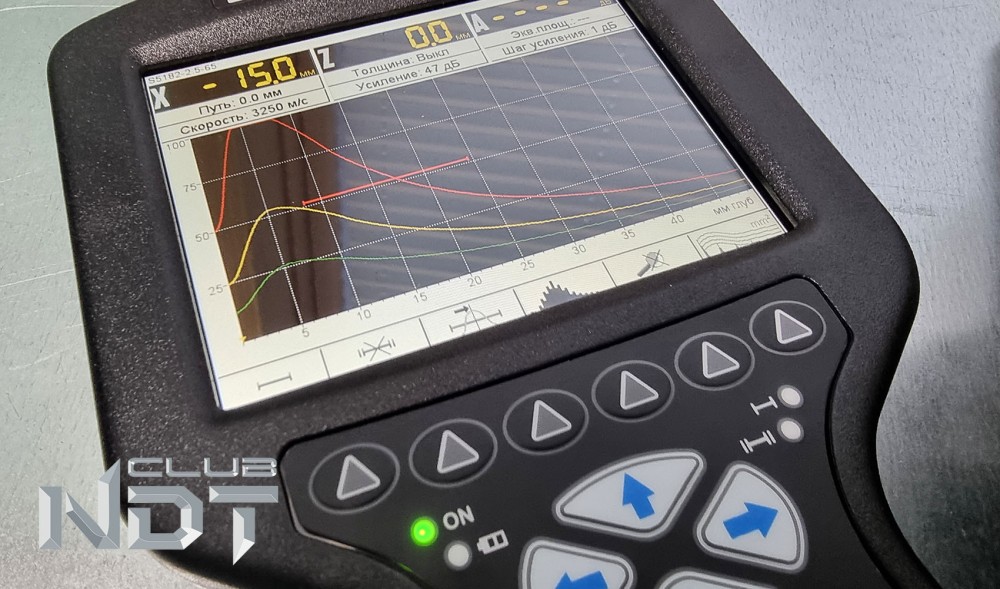

Данный класс дефектоскопов обладает рядом функций и возможностей, отличающих их от А1211 Mini. Одна из самых главных особенностей — это наличие встроенных АРД диаграмм в обоих приборах для определения размера дефекта в мм² - автоматически производится расчет эквивалентной площади отражателя. И, как и в А1211 Mini, есть цифровая ВРЧ.

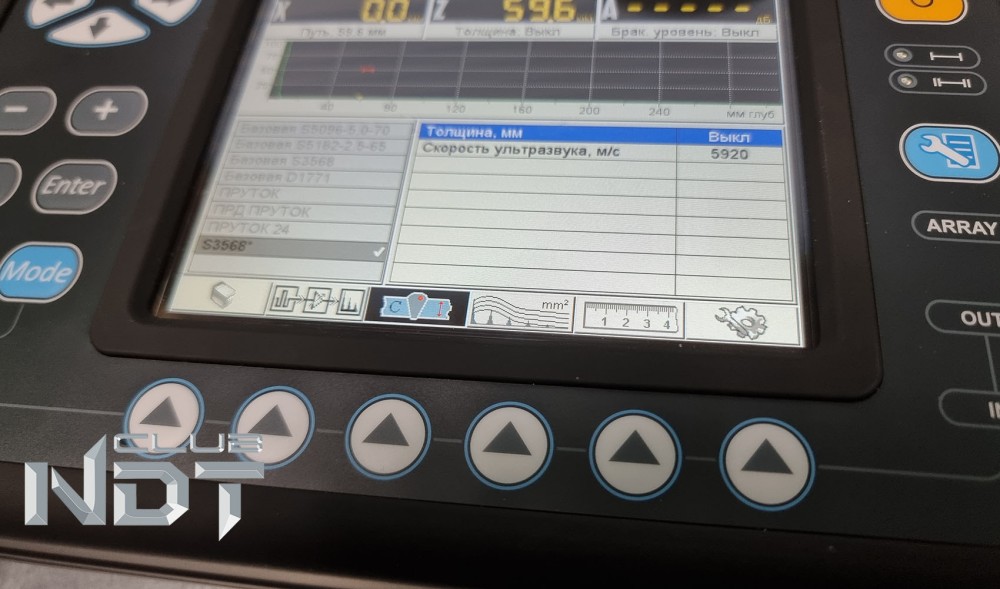

Меню дефектоскопов А1212 Master и А1214 EXPERT в отличии от А1211 Mini разбито по блокам и обозначено тематическими пиктограммами, для активации которых под каждой из пиктограмм есть соответствующая кнопка.

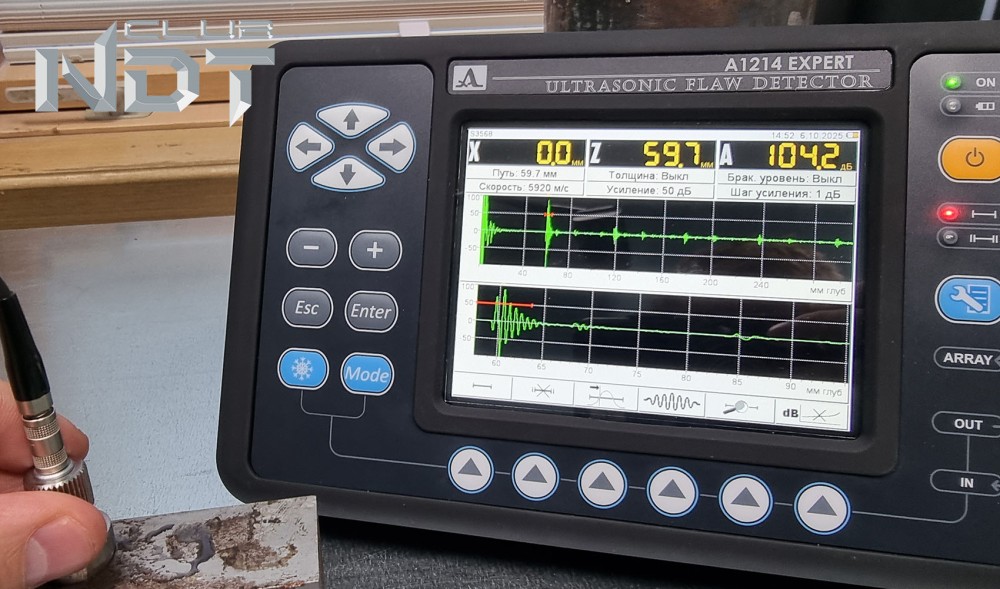

Для измерения сигналов есть два строба и функции измерения по максимуму сигнала, по порогу сигнала и измерение между двумя сигналами. Отображение же самого сигнала может быть с заполнением, без заполнения и режим огибающей. Для детального анализа сигнала и просмотра его в увеличенном виде предусмотрена функция «Лупа». Полезная используемая дефектоскопистами функция – многоуровневый строб, где оператор может установить строб на уровень брака и задать два дополнительных строба на поисковый и уровень соответственно.
Отличия А1212 MASTER и A1214EXPERT больше в конструктивных особенностях:

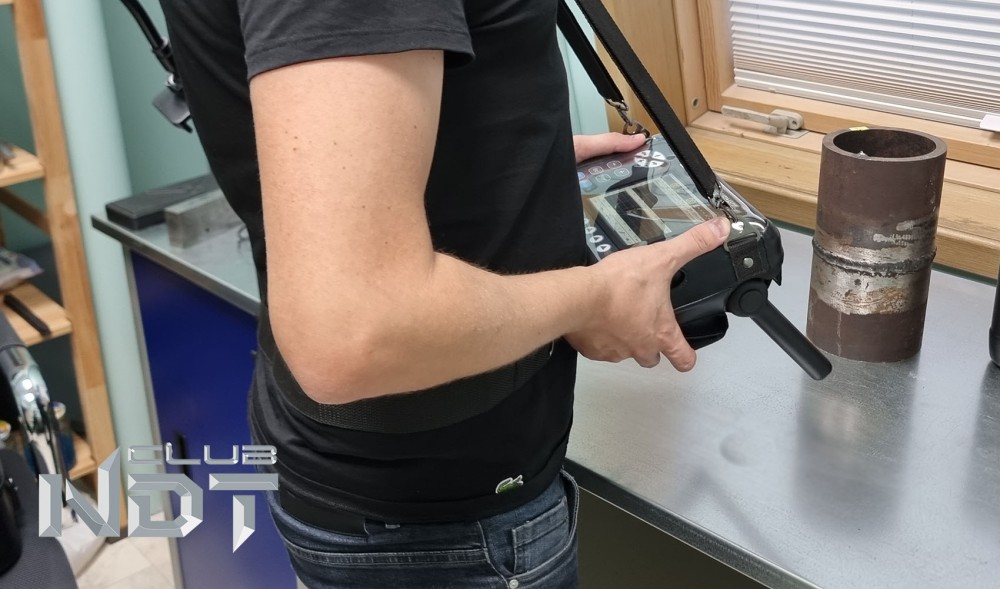

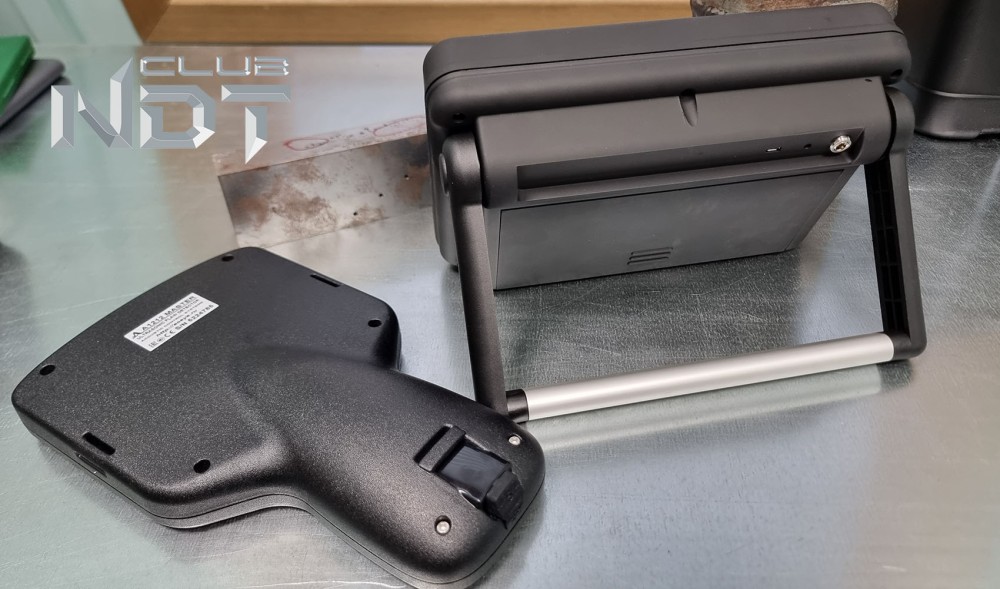

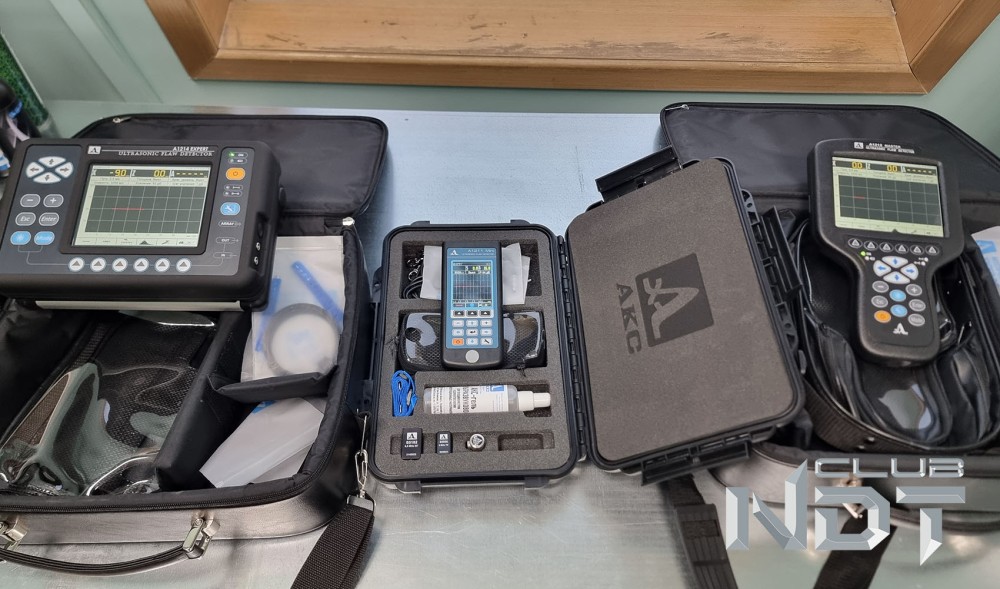

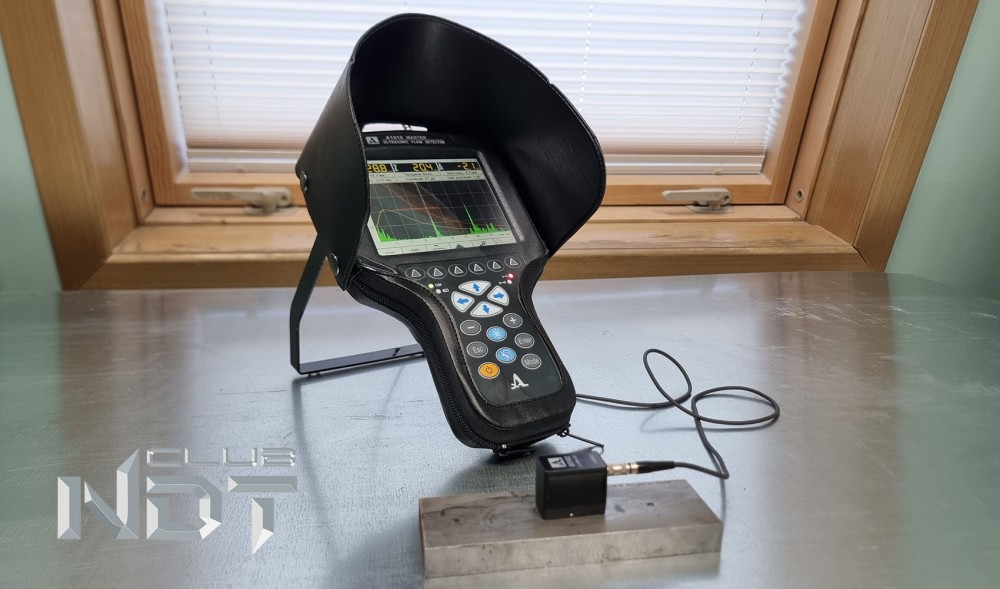

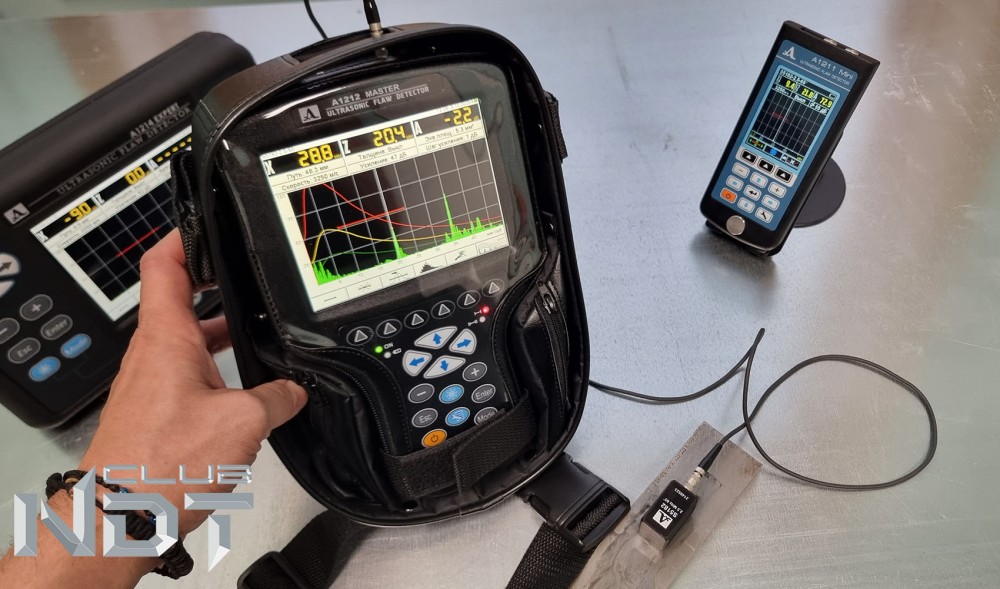

Форм фактор корпуса А1212 MASTER выполнен в форме теннисной ракетки для удержания электронного блока дефектоскопа одной рукой, при этом встроенный несъемный АКБ находится в ручке, при этом оператору удобно управлять как левой, так и правой рукой. Для защиты прибора от грязи, масла и осадков в комплекте предусмотрен чехол с защитной блендой от солнца, прибор в чехле укладывается в планшет с системой ремней для крепления прибора на шее и поясе дефектоскописта.

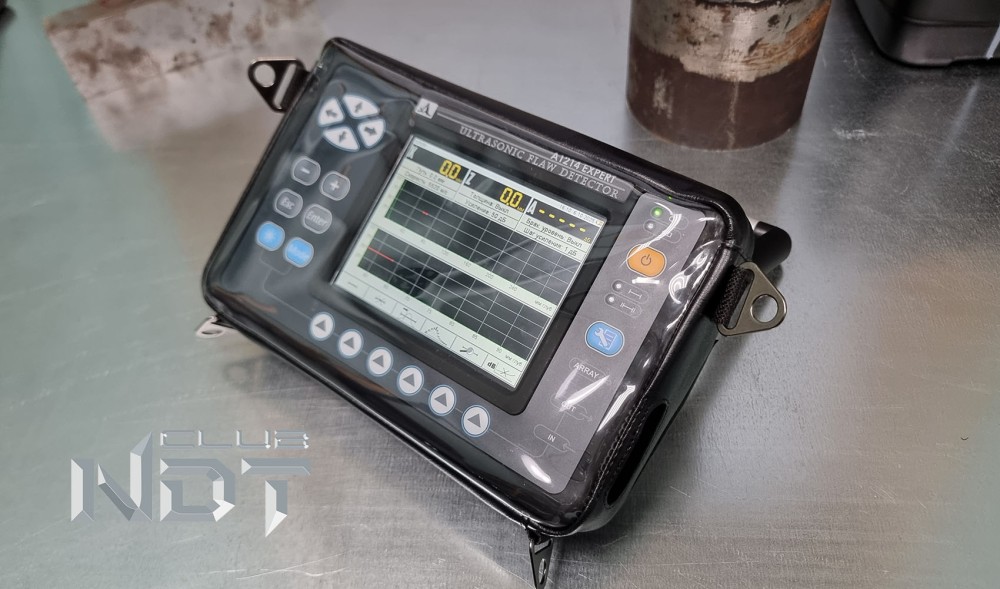

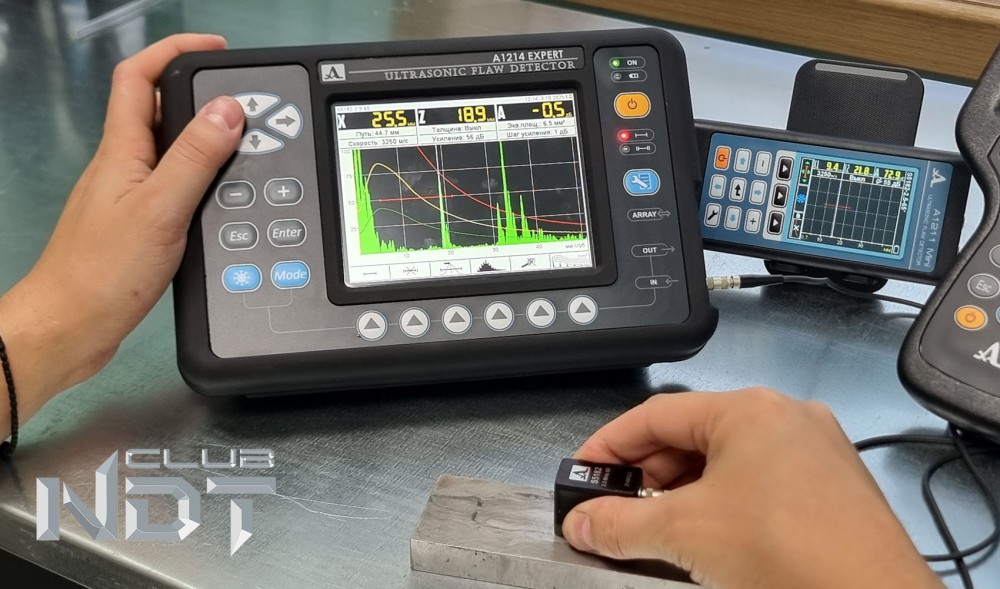

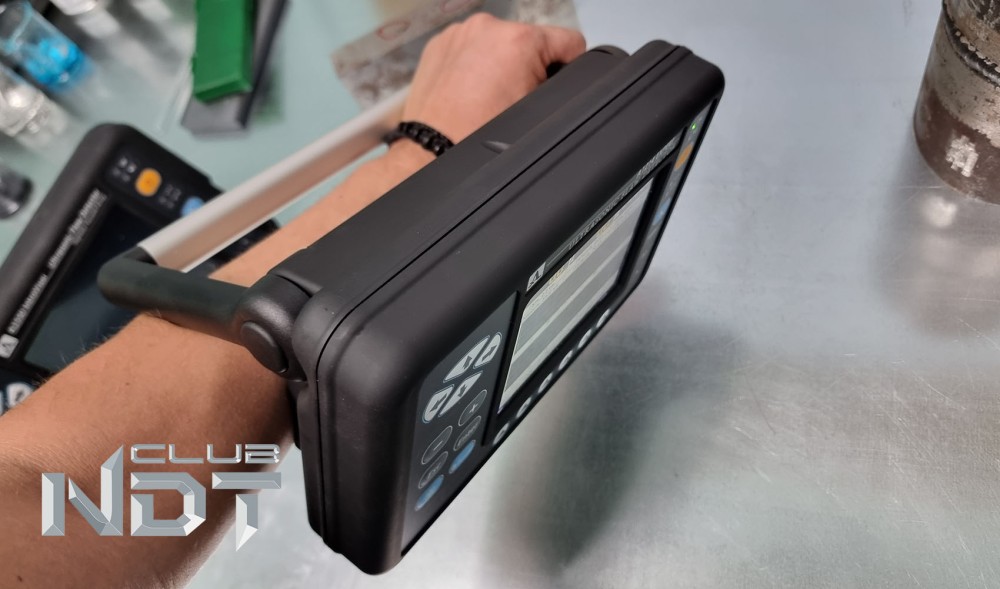

Корпус А1214EXPERT классический прямоугольный с откидной ручкой, фиксирующейся в любом положении. Такая компоновка позволяет устанавливать прибор на различные поверхности: стол, пол, труба. А в комбинации с магнитным креплением RFT MAGNETIC BELT дефектоскоп можно зафиксировать на вертикальных поверхностях из магнитного металла, крепление не входит в комплект и поставляется отдельно. Чехол А1214 ЭКСПЕРТ поставляется с ремнями крепления на шее и поясе пользователя. В чехле есть технологические отверстия для доступа к разъемам lemo и зарядного устройства.

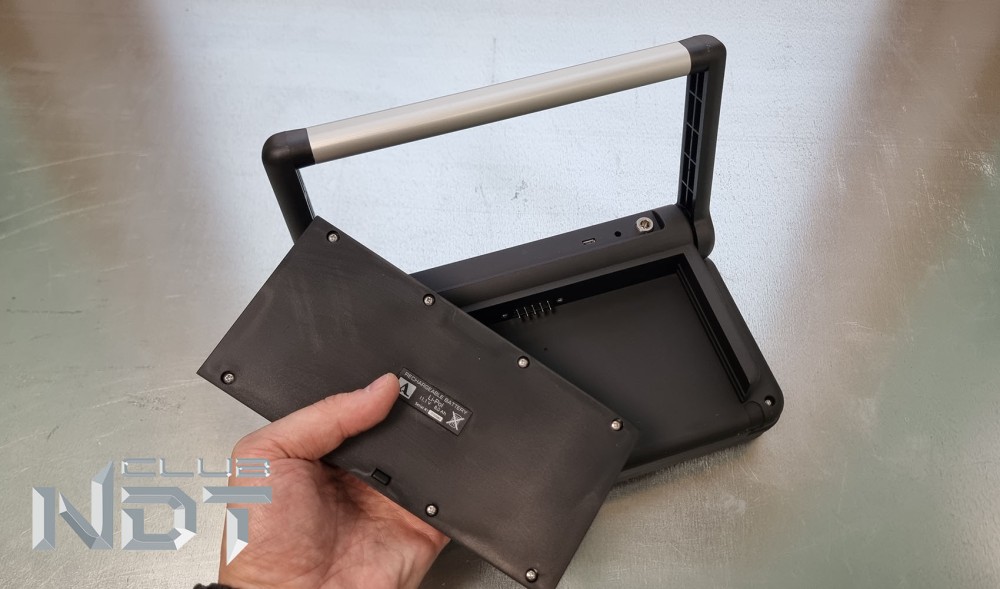

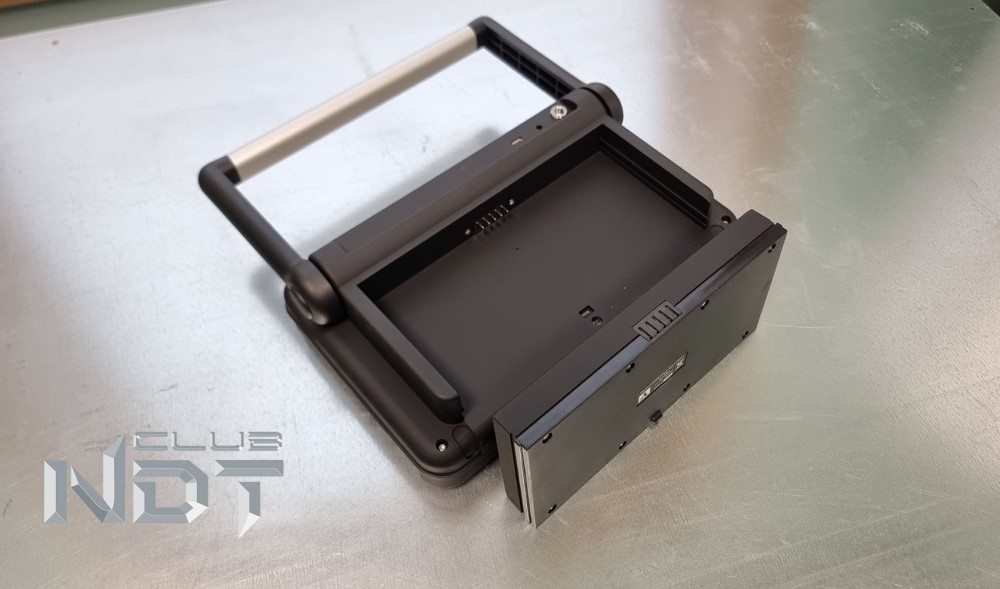

У А1214 EXPERT у единственного дефектоскопа из модельного ряда АКС АКБ легкосъемный, что предполагает приобретение нескольких аккумуляторов для работы в местах, где зарядка прибора невозможна или необходима бесперебойная работа без перерыва на зарядку. К слову сказать, аккумуляторная батарея дефектоскопа А1214 EXPERT самая мощная из представленных моделей, и способна работать до 18 часов, против батареи А1212 MASTER – 9 часов бесперебойной работы.
Если после прочтения у вас остались вопросы, мы рекомендуем посетить наш офис для проведения демонстрации и апробации дефектоскопов на ваших или наших образцах, вы получите полные рекомендации по применению дефектоскопов и подбору преобразователей к ним для решения ваших задач.
