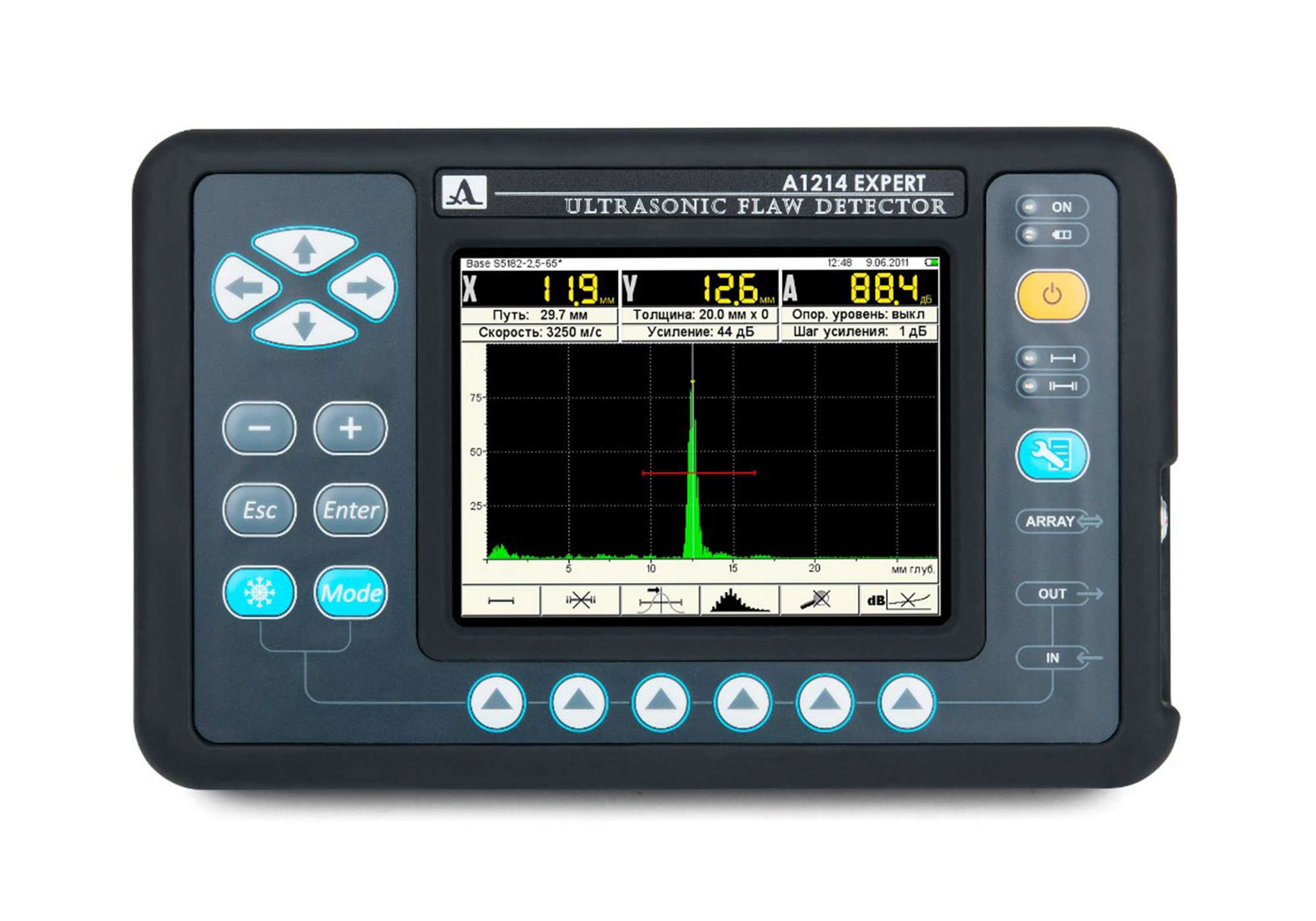

Полностью цифровой ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Дефектоскоп предназначен для поиска и определения координат различных нарушений сплошности и однородности материала в изделиях из металлов и пластмасс. Удобен для работы как в лабораторных условиях, так и на объекте под воздействием агрессивной окружающей среды. Превосходные технические параметры, большой дисплей и 'классическая' компоновка.

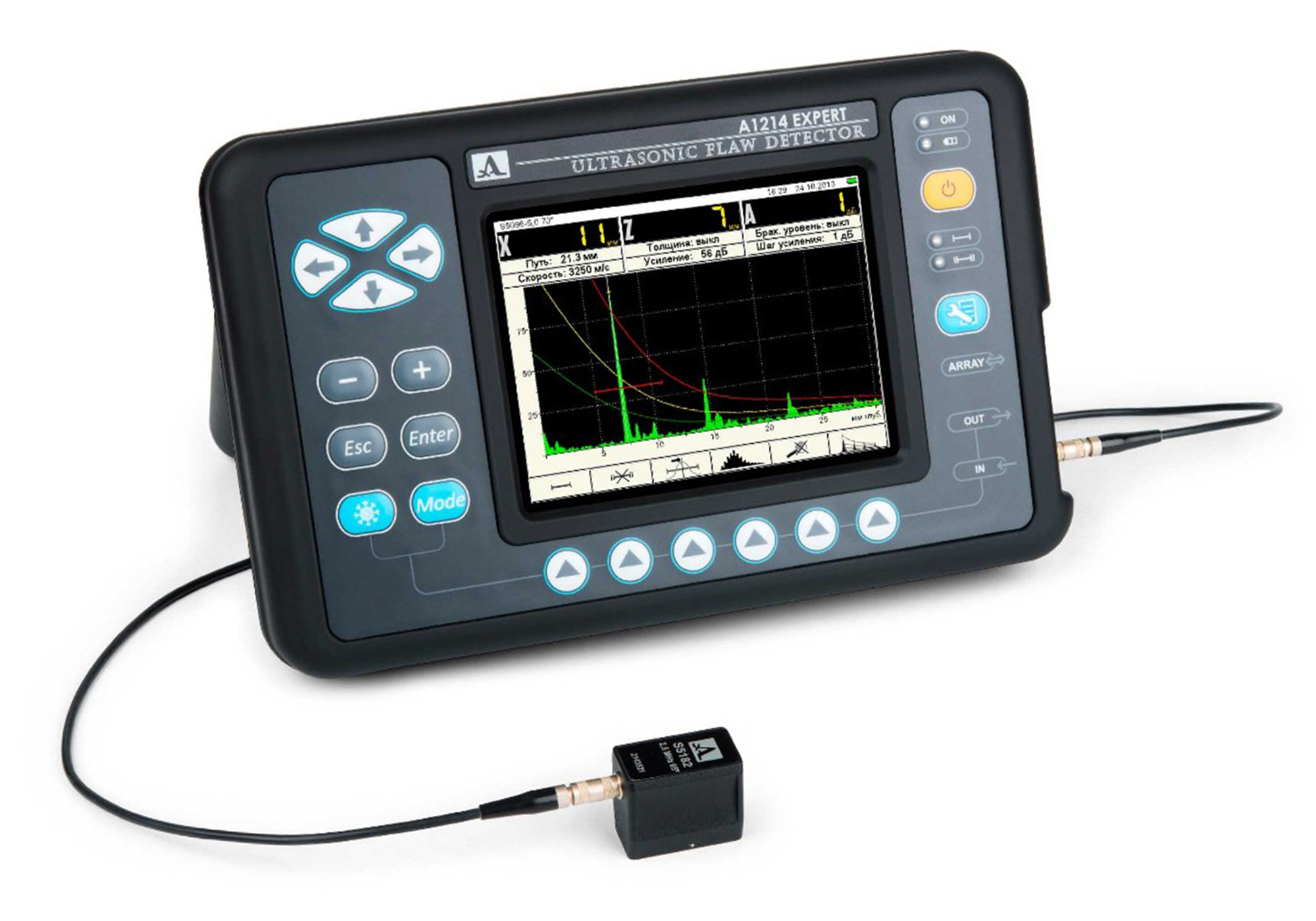

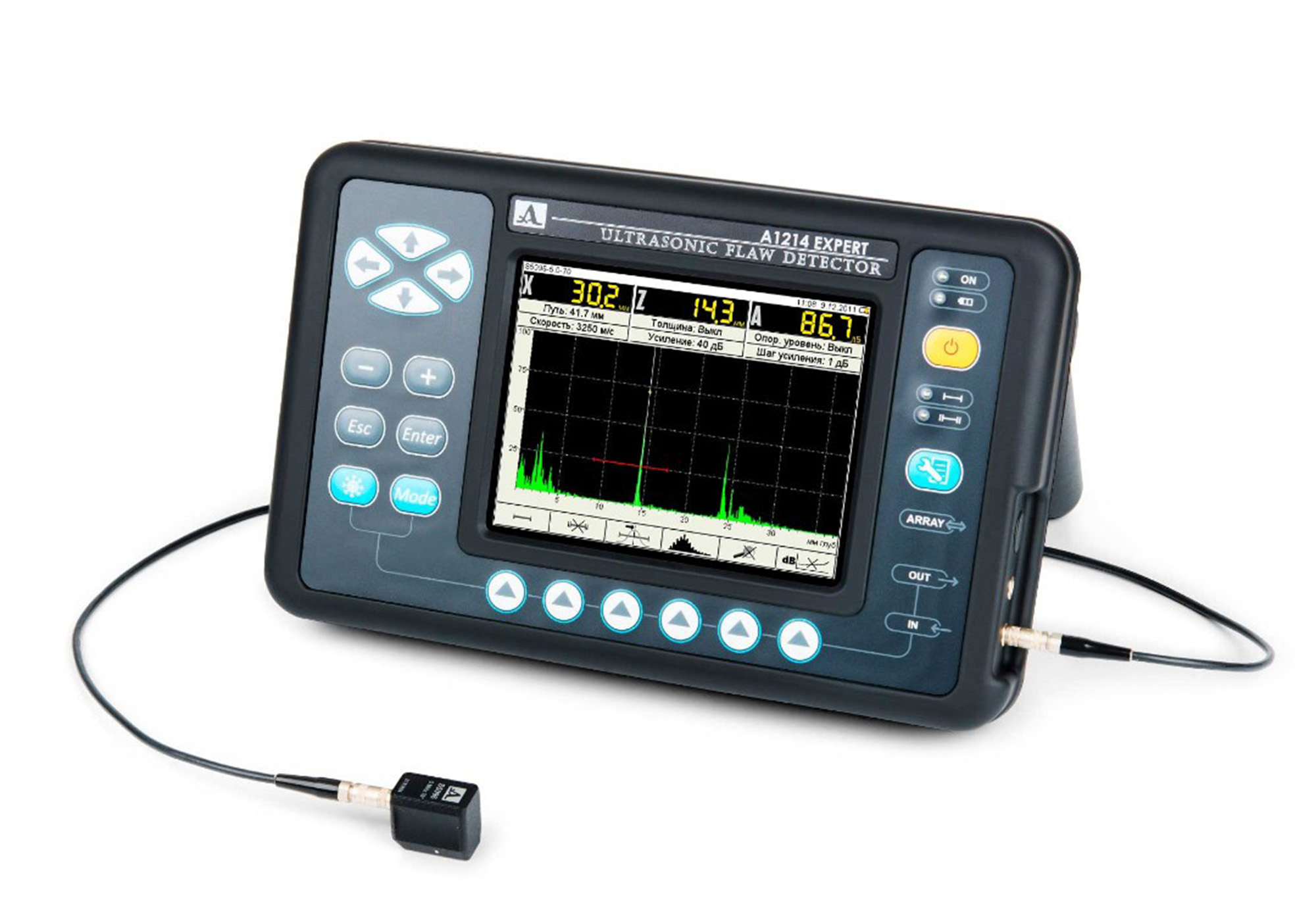

Дефектоскоп обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Классическое исполнение корпуса прибора позволяет с удобством работать как в цеховых и лабораторных, так и в полевых условиях. А1214 ЭКСПЕРТ имеет откидную ручку, позволяющую фиксировать дефектоскоп в разных положениях, а так же размещать прибор, как на столе/на трубе.
АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.
Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.
Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.

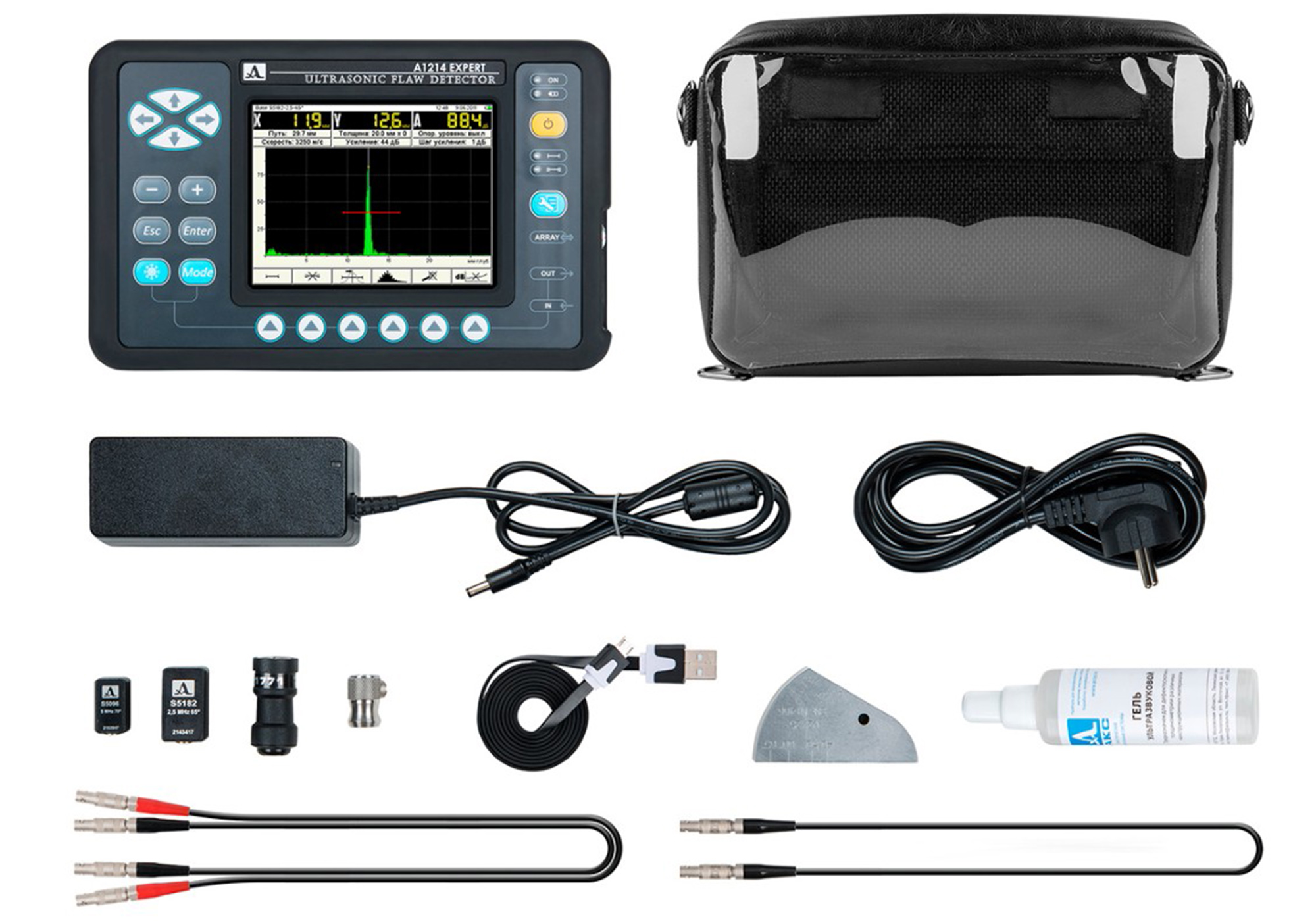

А1214 EXPERT УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП БАЗОВЫЙ КОМПЛЕКТ |
|
А1214 ЭКСПЕРТ- электронный блок УЗ дефектоскопа со съемным аккумулятором |
|
Кабель "АКС" LEMO-LEMO двойной 1,2 м |
|
Кабель "АКС" LEMO-LEMO одинарный 1,2 м |
|
Преобразователь D1771 4.0A0D12CL |
|
Преобразователь S3568 2.5A0D10CL |
|
Преобразователь S5182 2.5A65D12CS |
|
Преобразователь S5096 5.0A70D6CS |
|
Чехол E14 |
|
Сетевой адаптер с кабелем 220 B - 15 B |
|
Кабель USB A - Micro B |
|
Носитель с документацией и ПО |
|

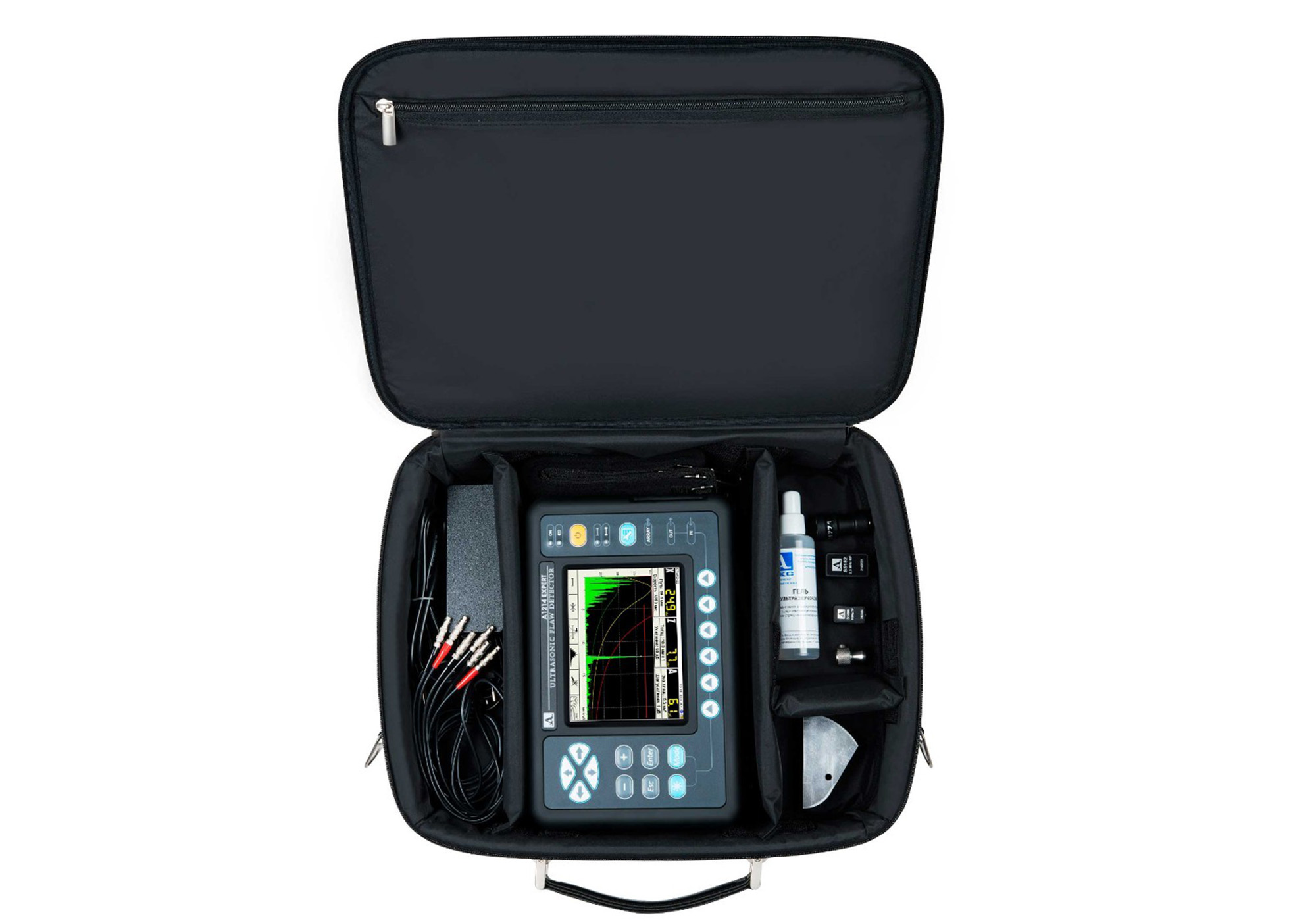

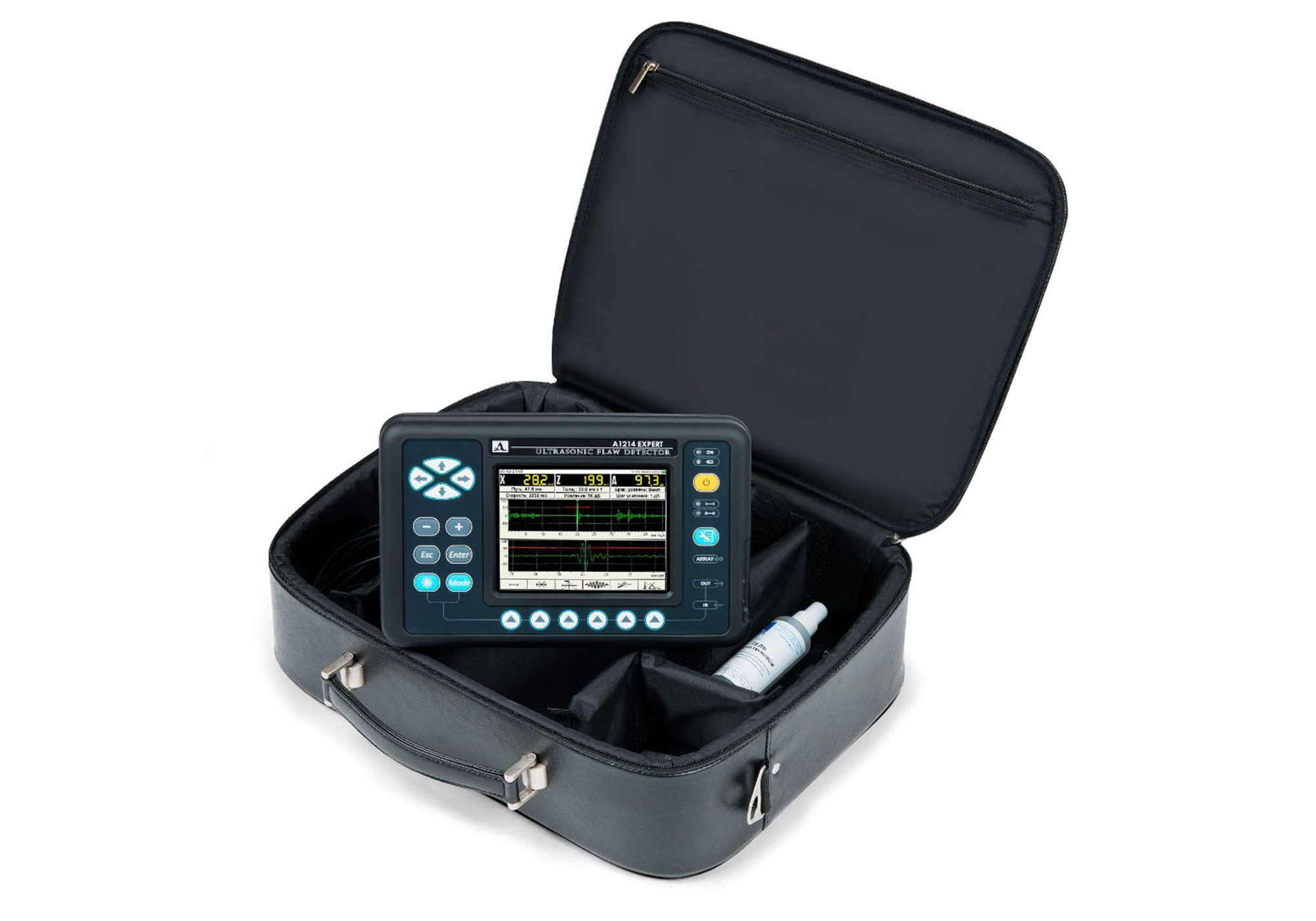

Сумка E14 |
|
Калибровочный образец V2/25 |
|
Гель "АКС-гель" -35°C...+100°C, 0,1 кг |
Мы предлагаем индивидуальные комплектации дефектоскопа А1214 EXPERT под специализированные задачи, можем помочь подобрать необходимые преобразователи, приспособления и комплектующие для решения задач и расширения функциональных возможностей дефектоскопа:
|
Параметр |
Значение |
|
Диапазон устанавливаемых номинальных частот ультразвука |
от 0,5 до 15,0 МГц |
|
Отклонение рабочих частот от номинальных |
± 10% |
|
Диапазон настройки на скорость ультразвука в материале |
от 500 до 14 999 м/с |
|
Диапазон перестройки усиления приемника |
от 0 до 100 дБ |
|
Отклонение установки усиления |
± 1,0 дБ |
|
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: |
|
|
S3568 2.5A0D10CL |
от 7 до 6 000 мм |
|
D1771 4.0A0D12CL |
от 2 до 3 000 мм |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями |
±(0,02H+1,00) мм |
|
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
|
|
S5182 2.5A65D12CS |
от 2 до 1 300 мм |
|
S5096 5.0A70D6CS |
от 2 до 500 мм |
|
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: |
|
|
глубины H |
±(0,03H+1,00) мм |
|
дальности по поверхности L |
±(0,03L+1,00) мм |
|
Диапазон измерений временных интервалов на частоте 2,5 МГц |
от 0 до 1 900 мкс |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм |
±(0,1+0,0001Тизм) мкс |
|
Источник питания |
аккумулятор |
|
Номинальное значение напряжения питания |
11,1 В |
|
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: |
18 ч |
|
Диапазон рабочих температур |
от -30 до +55ºC |
|
Тип дисплея |
цветной TFT |
|
Разрешение дисплея |
640 х 480 |
|
Габаритные размеры электронного блока: |
260 х 166 х 80 мм |
|
Масса с аккумулятором |
1,8 кг |
Посмотреть полный обзор ультразвуковых дефектоскопов АКС А1212 MASTER и А1214 EXPERT
Дефектоскопы А1212 Master и А1214EXPERT в целом схожи по меню и техническим возможностям, обладают одинаковым набором функций - обеспечивает выполнение всех типовых методик по УЗК, совместимы со множеством преобразователей в том числе стороннего производства. При визуальной иллюзии что у А1214EXPERT дисплей больше чем у А1212MASTER оба прибора обладают одинаковым дисплеем.
Отличия А1212 MASTER и A1214EXPERT больше в конструктивных особенностях:
Форм фактор корпуса А1212 MASTER выполнен в форме теннисной ракетки для удержания электронного блока дефектоскопа одной рукой, при этом встроенный несъемный АКБ находится в ручке, при этом оператору удобно управлять как левой, так и правой рукой. Для защиты прибора от грязи, масла и осадков в комплекте предусмотрен чехол с защитной блендой от солнца, прибор в чехле укладывается в планшет с системой ремней для крепления прибора на шее и поясе дефектоскописта.
Корпус А1214EXPERT классический прямоугольный с откидной ручкой, фиксирующейся в любом положении. Такая компоновка позволяет устанавливать прибор на различные поверхности: стол, пол, труба. А в комбинации с магнитным креплением RFT MAGNETIC BELT дефектоскоп можно зафиксировать на вертикальных поверхностях из магнитного металла, крепление не входит в комплект и поставляется отдельно. Чехол А1214 ЭКСПЕРТ поставляется с ремнями крепления на шее и поясе пользователя. В чехле есть технологические отверстия для доступа к разъемам lemo и зарядного устройства.
У А1214 EXPERT у единственного дефектоскопа из модельного ряда АКС АКБ легкосъемный, что предполагает приобретение нескольких аккумуляторов для работы в местах, где зарядка прибора невозможна или необходима бесперебойная работа без перерыва на зарядку. К слову сказать, аккумуляторная батарея дефектоскопа А1214 EXPERT самая мощная из представленных моделей, и способна работать до 18 часов, против батареи А1212 MASTER – 9 часов бесперебойной работы.
Если после прочтения у вас остались вопросы, мы рекомендуем посетить наш офис для проведения демонстрации и апробации дефектоскопов на ваших или наших образцах, вы получите полные рекомендации по применению дефектоскопов и подбору преобразователей к ним для решения ваших задач.
