A1214 EXPERT PRO ультразвуковой дефектоскоп

510 000

с НДС

КУПИТЬ
КОНСУЛЬТАЦИЯ В TELEGRAM

КОНСУЛЬТАЦИЯ В MAX

АКС

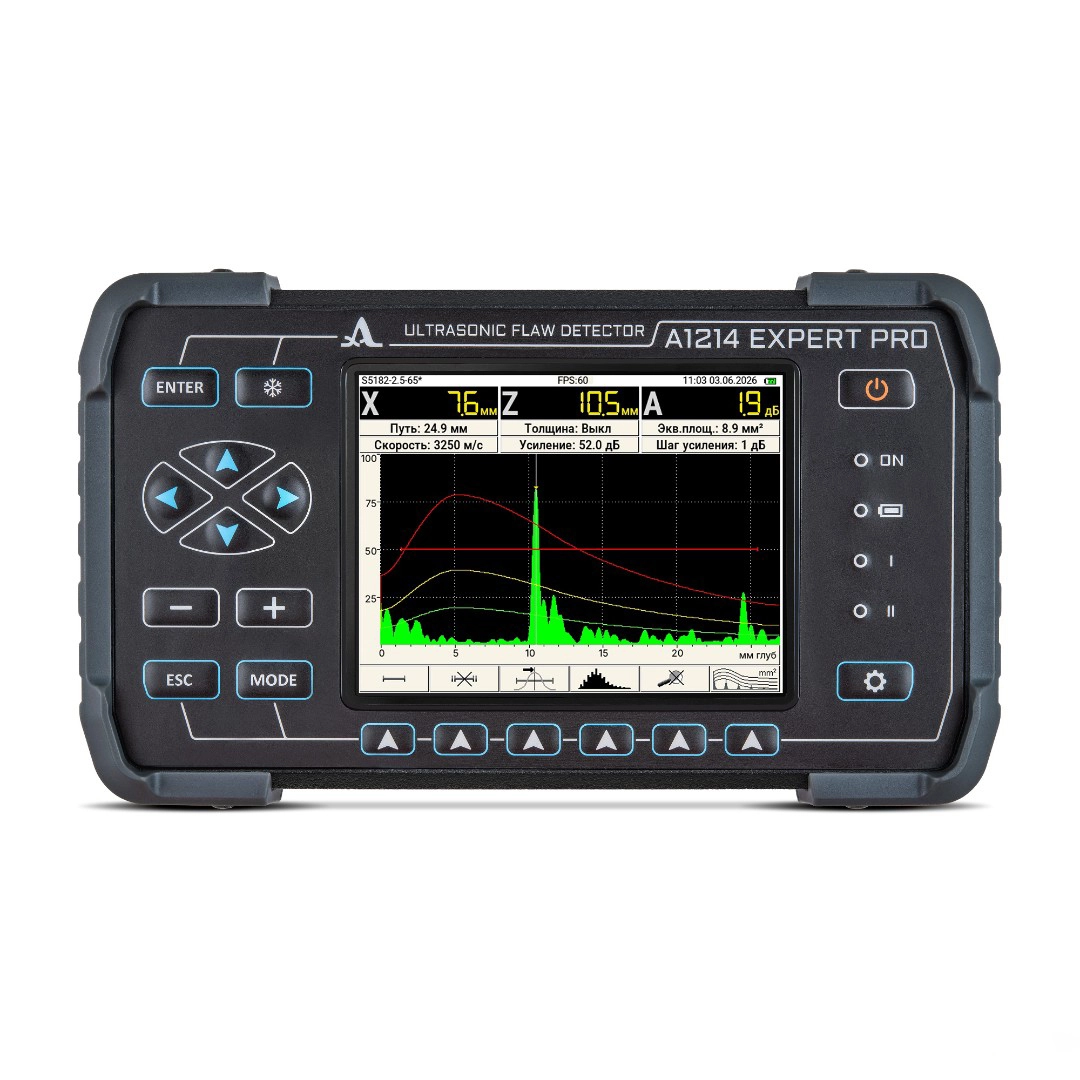

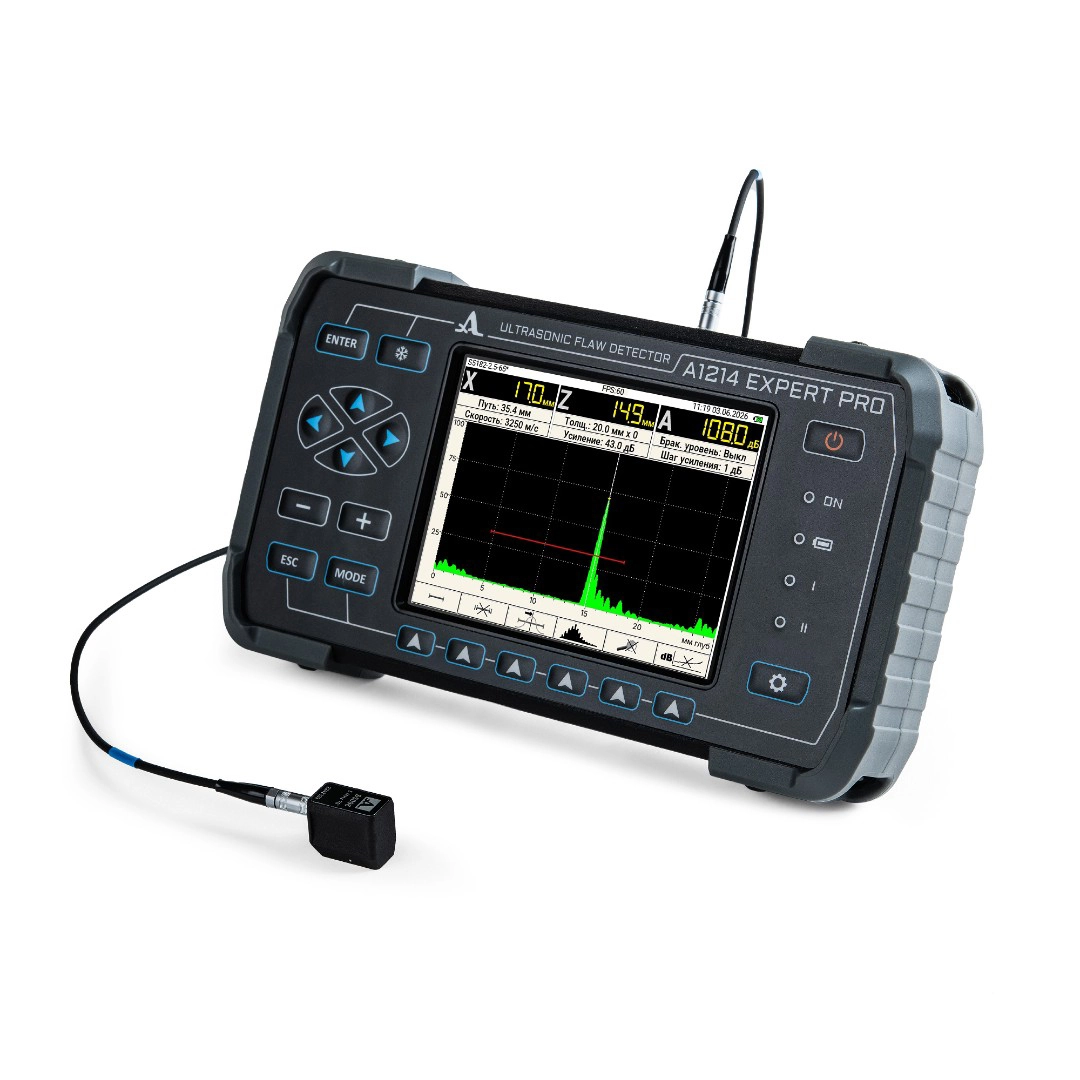

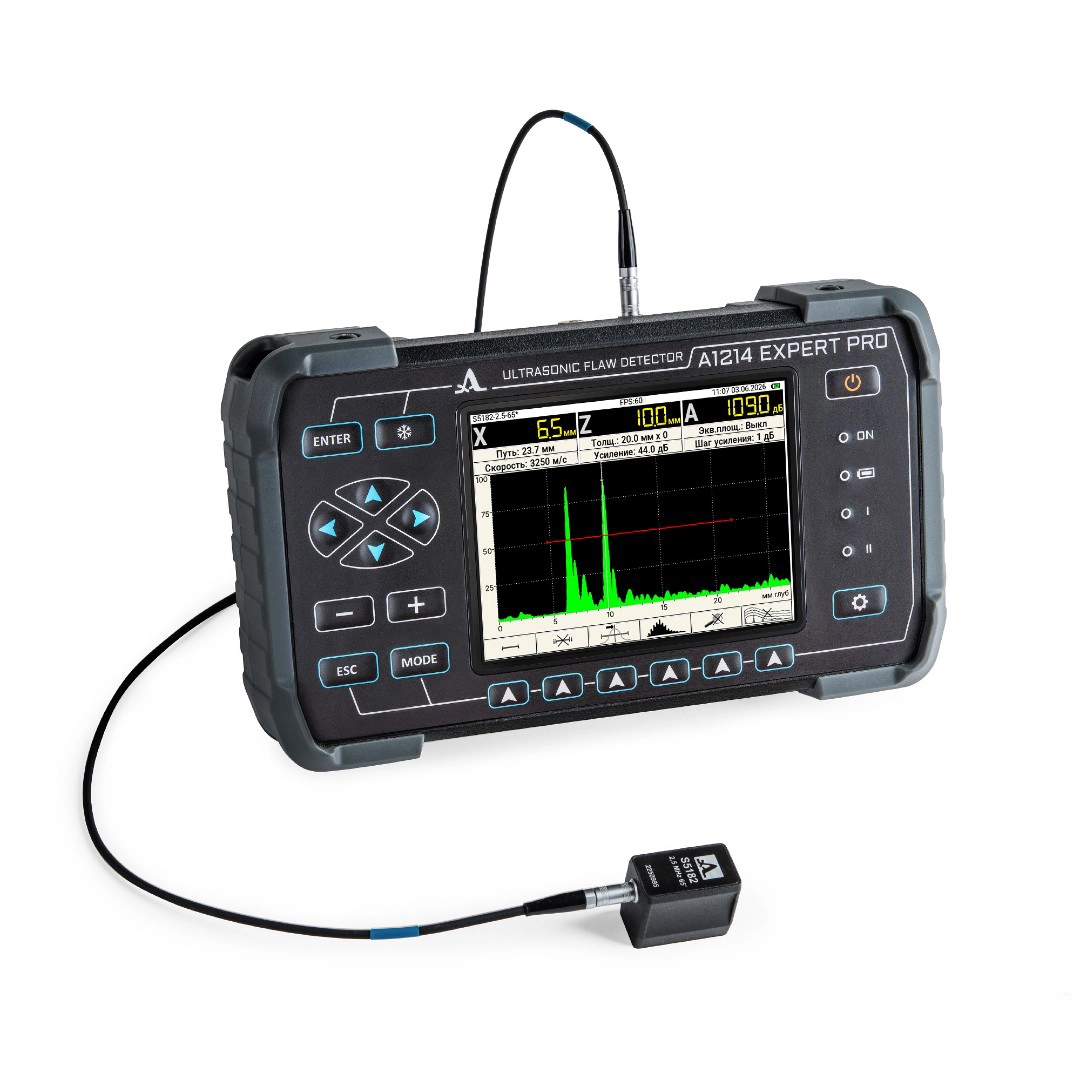

А1214 EXPERT PRO ультразвуковой дефектоскоп

Новый полностью цифровой дефектоскоп линейки АКС общего назначения сочетающий удобство в эксплуатации и все основные функции современного дефектоскопа. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Главными особенностями прибора является переносной эргономичный корпус с ударопрочными бамперами и возможностью удобного удержания электронного блока прибора одной рукой, а также цветной, хорошо читаемый на солнце 5,7 дюймовый яркий тач -дисплей.

Дефектоскоп выполнен в современном исполнении – вес 1200 грамм вместе со встроенным аккумулятором и возможностью крепления прибора на поясе оператора благодаря специализированному чехлу и комплекту ремней (свободные руки).

Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс (преемственность с дефектоскопами А1212 MASTER / A1214 EXPERT) позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.

А1214 EXPERT PRO: особенности ультразвукового дефектоскопа

Высококонтрастный, хорошо читаемый на солнце 5,7 дюймовый яркий тач-дисплей
Простота настройки и удобство эксплуатации
Быстрый доступ к функциям управления
Удобный интерфейс работы с использованием клавиш «быстрого доступа»
Быстрое и удобное сохранение результатов и создание имени конфигураций благодаря тачскрин технологии (отключаемая функция)
Измерение уровней сигналов и координат дефектов

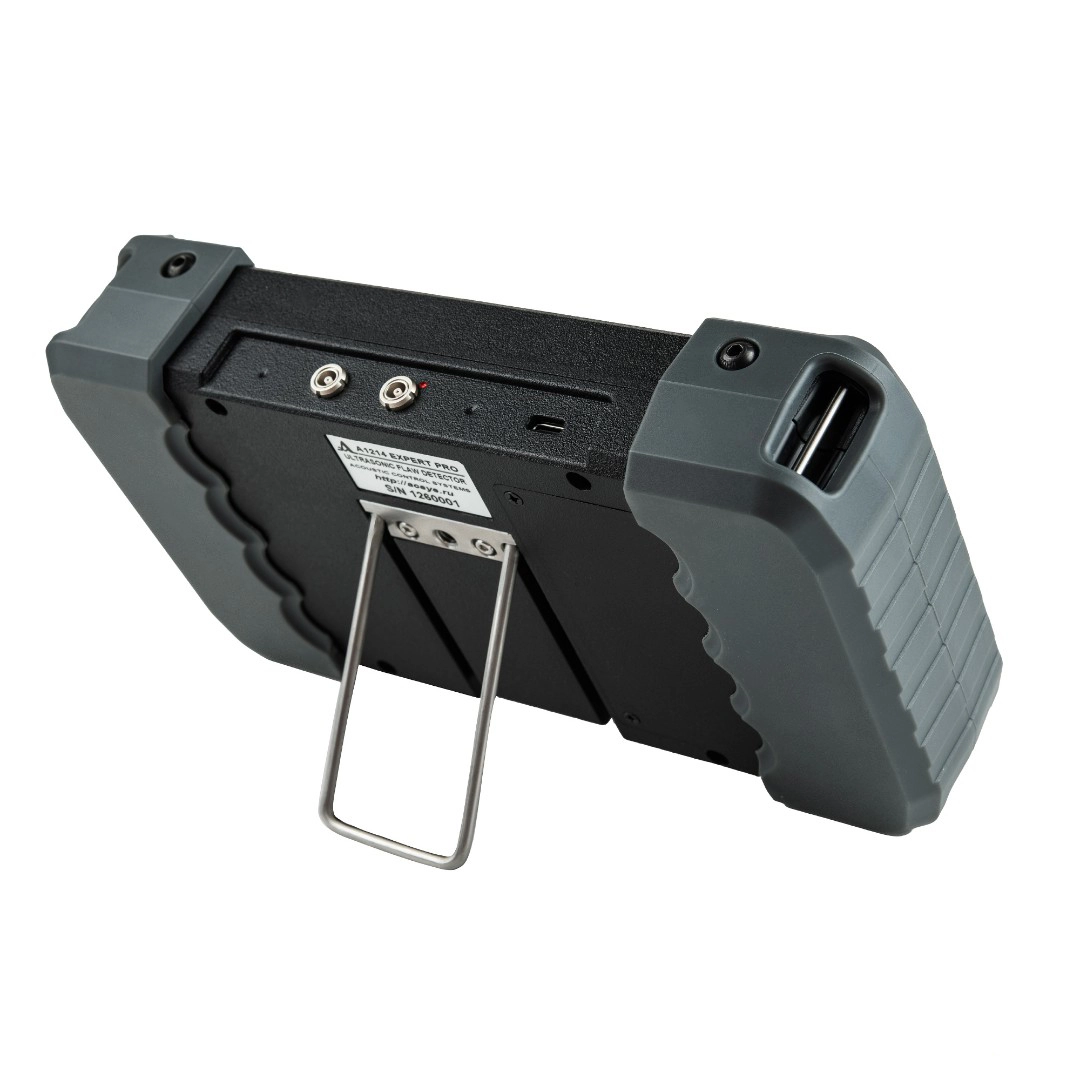

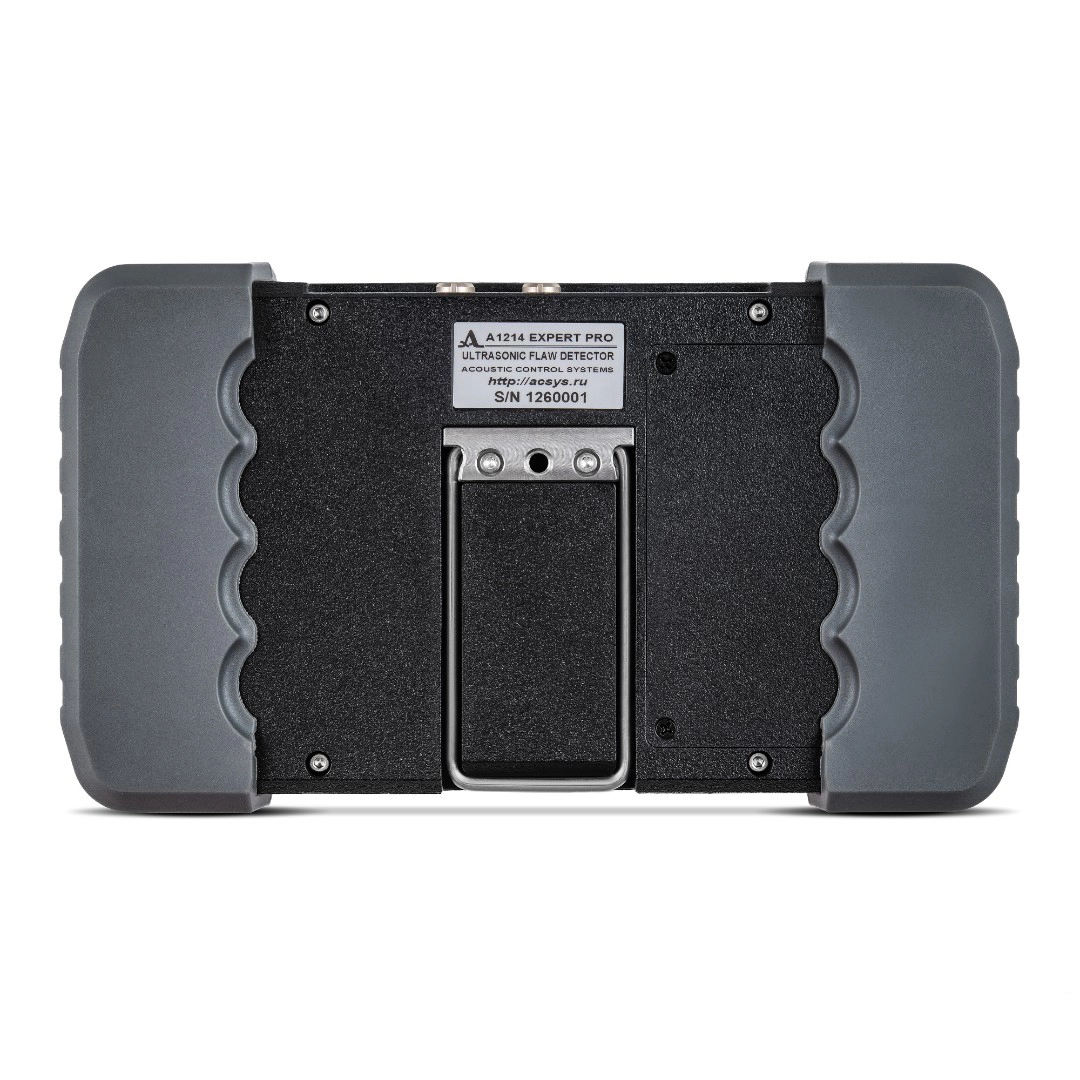

Эргономичный, промышленный корпус нового поколения с ударопрочными бамперами
Преемственность интерфейса с приборами А1212 MASTER / A1214 EXPERT
Амплитуда импульса 20, 100 и 200В, что позволяет проводить контроль сварных швов полиэтиленовых труб с подключенными преобразователями хордового типа
Традиционная развертка типа А (А-Скан) с возможностью отображения сигналов в детектированном и в недетектированном (радиосигнал) видах
Запоминание на экране огибающей максимумов сигнала для удобной настройки параметров преобразователя
Автоматическое определение уровня сигнала и координат дефекта при работе с трехуровневым стробом
Встроенные три типа амплитудной коррекции: АРД-диаграммы, ВРЧ, DAC-кривые
Продолжительное время работы (до 8 ч)
Большая библиотека конфигураций настраиваемых параметров
Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа (по образцу V2/25)
Энергонезависимая память для сохранения А-Сканов с параметрами контроля
Онлайн дефектоскоп, прием и сохранение данных на внешнем ПК с использованием специализированного программного обеспечения
USB type C для заряда прибора и подключения его к персональному компьютеру
Специализированный чехол для защиты от грязи и пыли с возможностью крепления электронного блока на поясе оператора
Совместимость с широким спектром преобразователей различных производителей
Вес электронного блока прибора со встроенным аккумулятором – 1200 грамм
Рабочий диапазон температур окружающей среды от -30 до +55ºC

А1214 EXPERT PRO: возможности ультразвукового дефектоскопа

АРД-диаграммы для совмещенных преобразователей позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням. Расчет эквивалентной площади отражателя происходит автоматически. Данная функция позволяет отказаться от ручных расчетов эквивалентной площади дефектов, оценить размеры обнаруженных дефектов и на порядок повысить производительность контроля.

ВРЧ

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволяет корректно оценить допустимость обнаруженных дефектов по всей контролируемой толщине объекта контроля.

DAC-кривые

DAC-кривые (дистанция-амплитуда-коррекция) позволяют наблюдать на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням, что дает возможность корректно оценить допустимость обнаруженных дефектов, согласно действующим нормативным документам и методикам ультразвукового контроля.

Режим ЛУПА

Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучать фазы сигналов, проводить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

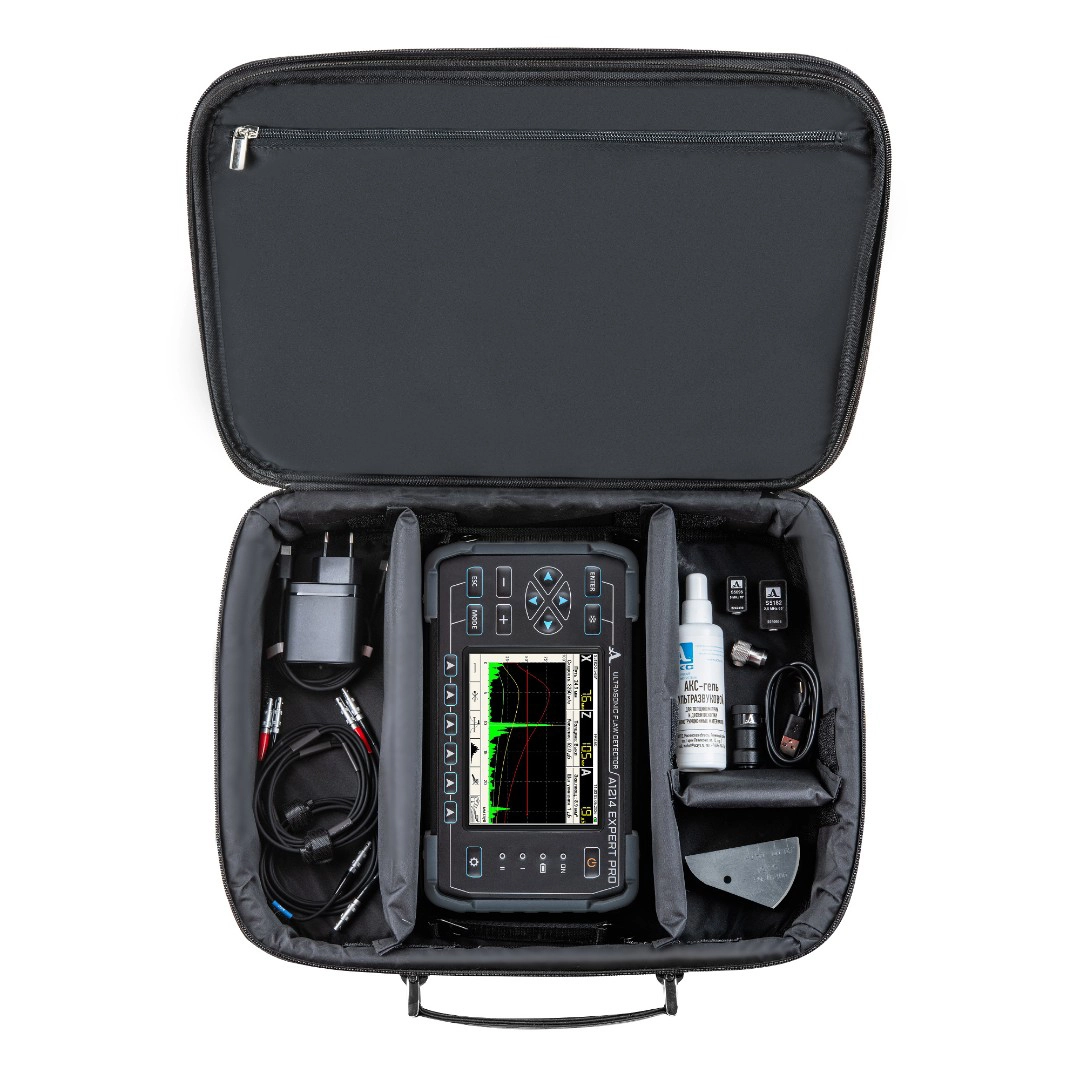

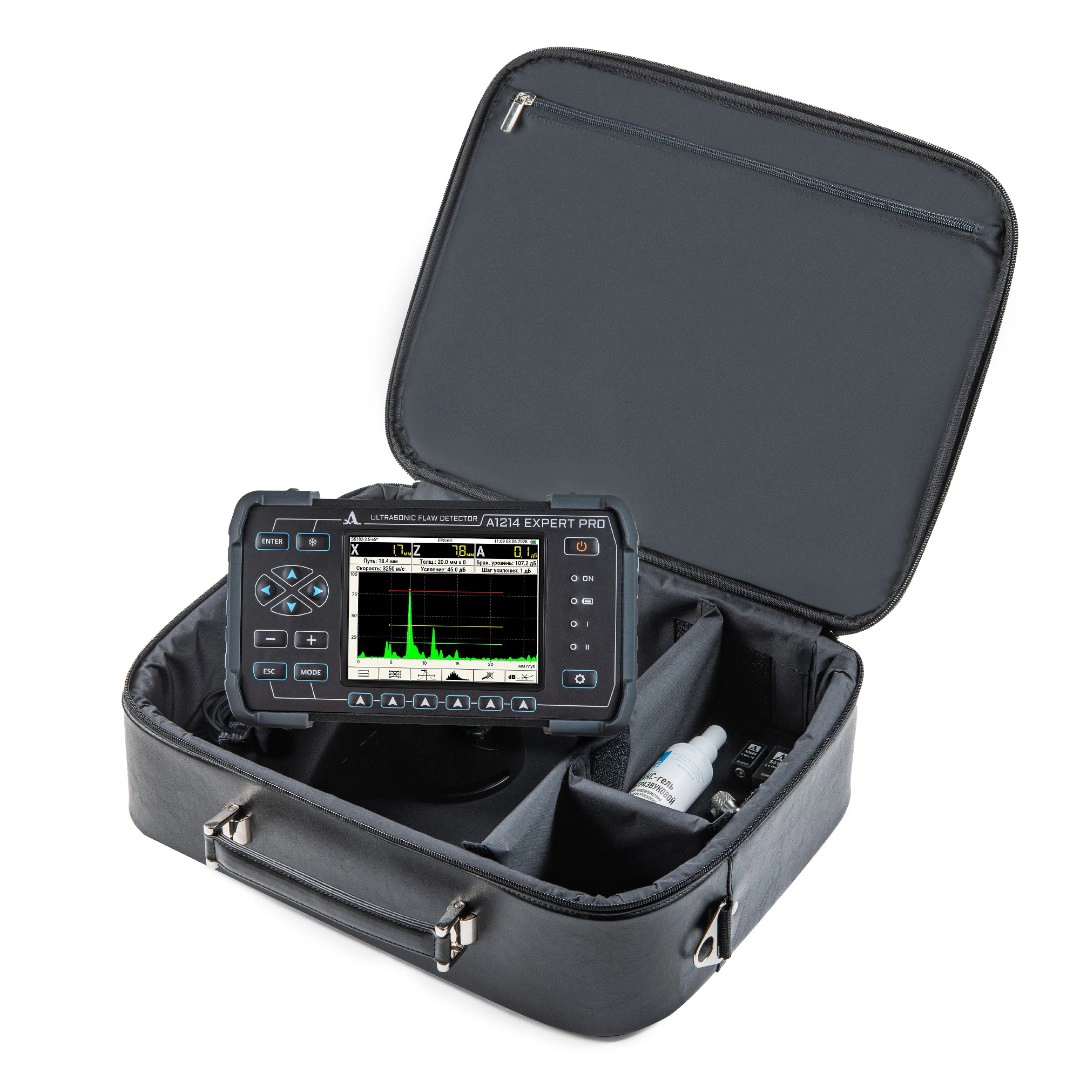

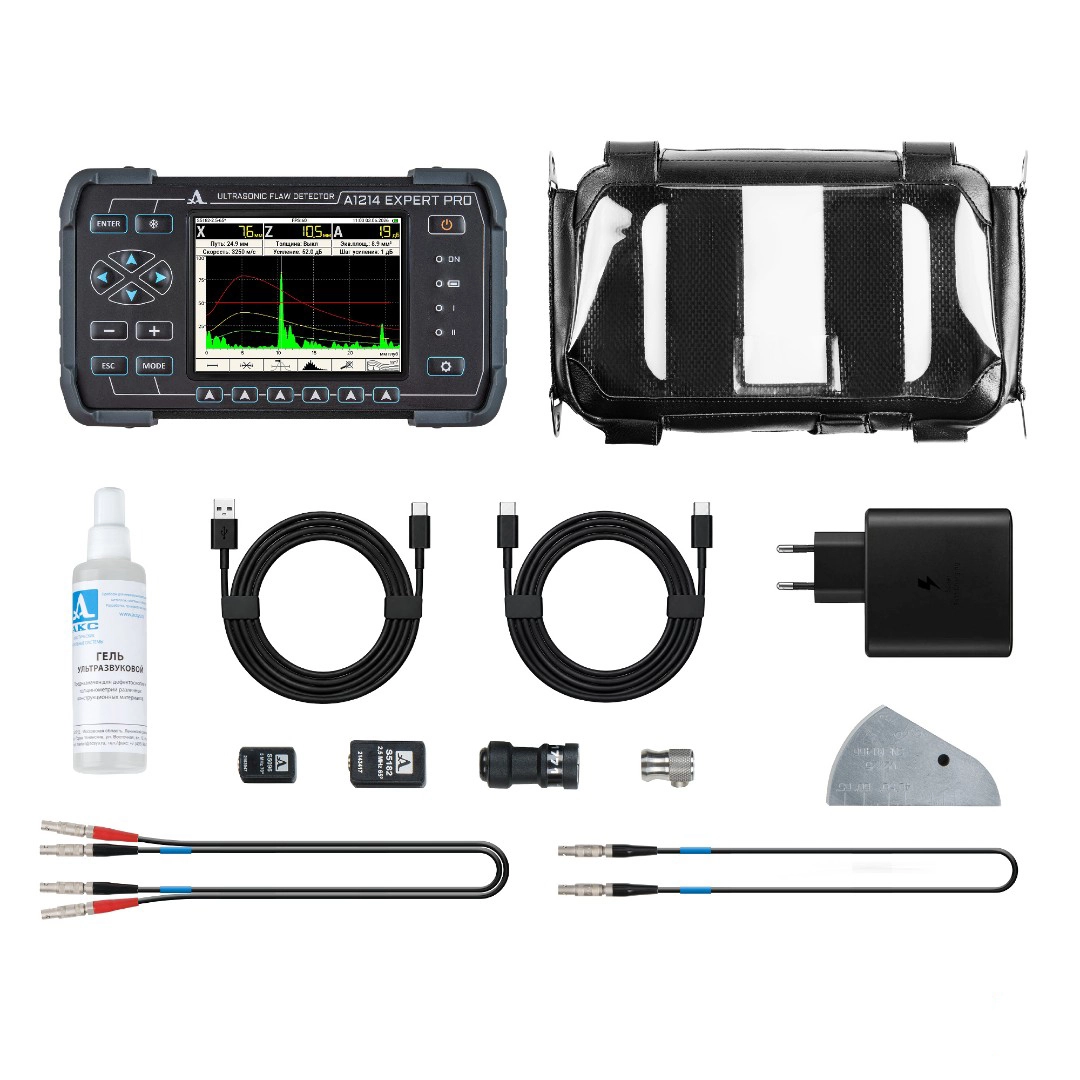

А1214 EXPERT PRO ультразвуковой дефектоскоп базовый комплект
А1214 EXPERT PRO - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
Кабель «АКС» LEMO-LEMO одинарный 1,2 м
Кабель «АКС» LEMO-LEMO двойной 1,2 м
Преобразователь D1771 4.0A0D12CL
Преобразователь S3568 2.5A0D10CL
Преобразователь S5182 2.5A65D12CS
Преобразователь S5096 5.0A70D6CS
Сетевой адаптер 65 Вт с кабелем Type C - Type C
Кабель USB A - Type C
Носитель с документацией и ПО
Калибровочный образец V2/25
Чехол Е15
Гель «АКС-гель» -35°C...+100°C, 0,1 кг
Сумка Е14

А1214 EXPERT PRO: технические характеристики дефектоскопа

Параметр	Значение
Скорость распространения ультразвуковых волн, м/с	от 500 до 15 000
Форма импульса: двуполярный прямоугольный, период	от 0,5 до 5,0
Частота повторения импульсов (частота кадров), Гц	от 5 до 1 000
Отклонение частоты повторения импульсов от установленной, %, не более	10
Эффективный выходной импеданс, Ом, не более	25
Амплитуда импульса, В	20, 100, 200
Отклонение амплитуды напряжения двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более	10
Номинальные рабочие частоты ультразвука, МГц	от 0,5 до 15
Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более	30
Длительность переднего фронта импульса, нс, не более	30
Максимальная чувствительность приемника, мкВ	100 ± 20
Диапазон перестройки усиления приемника, дБ	от 0 до 110 с шагом 0,5
Отклонение установки усиления, дБ, не более	±1
Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс	от 0 до 2600
Диапазон измерений глубины залегания дефекта (по стали), мм	от 2 до 6600
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм, где H – измеренная глубина залегания дефекта, мм	±(0,02*H+1,00)
Номинальное напряжение питания, В	11,1
Продолжительность работы от аккумулятора, ч, не менее	8,0
Габаритные размеры электронного блока, не более	255х150х60
Масса электронного блока, г, не более	1200
Средний срок службы, лет, не менее	5
Условия эксплуатации: температура окружающего воздуха, ºС	от -30 до + 55
