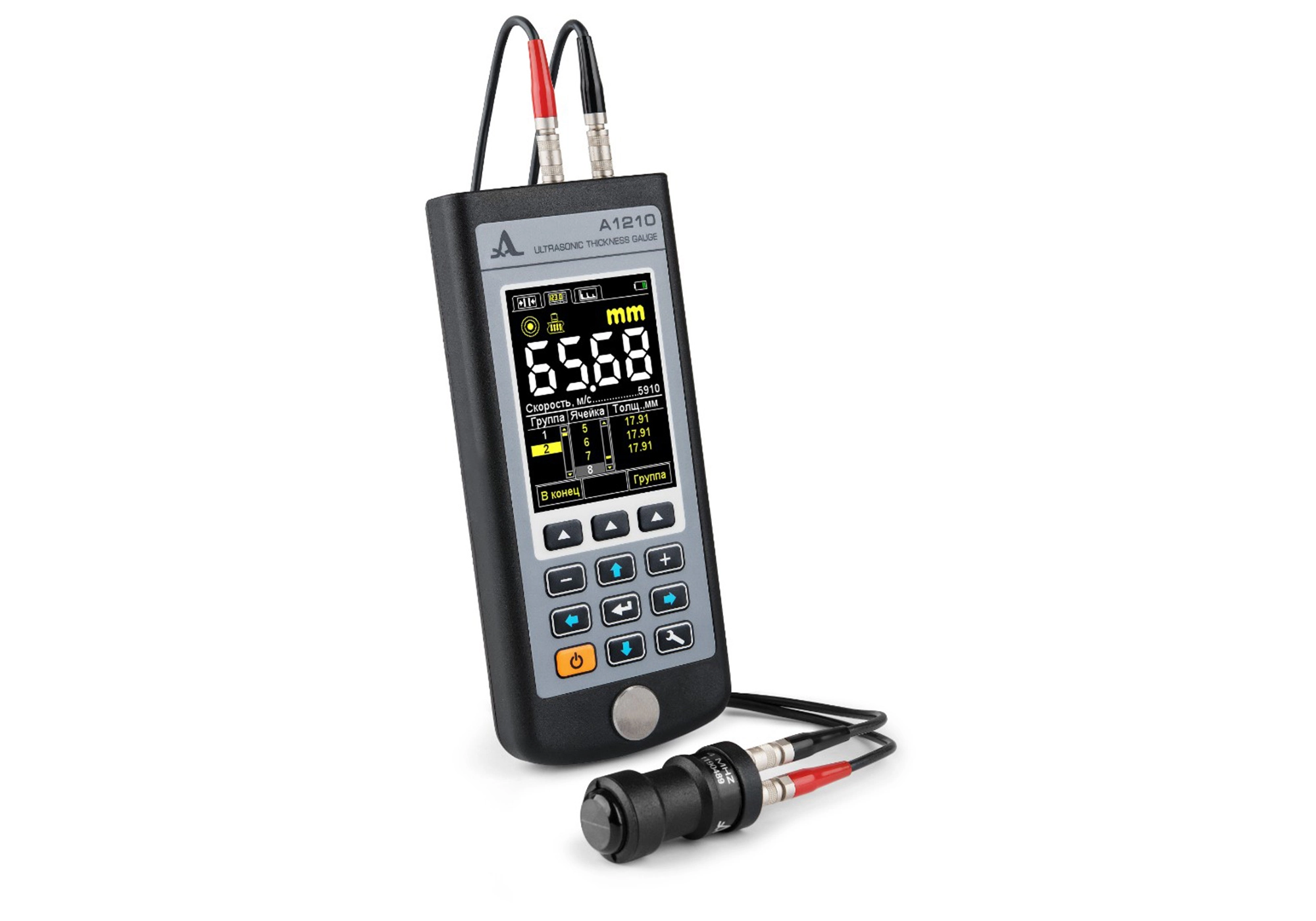

А1210 толщиномер ультразвуковой с А-СКАН

Ультразвуковой толщиномер А1210 с функцией А-скан применяется для измерения толщины изделий из металла и пластика при одностороннем доступе. Функция А-скан необходима при проведении толщинометрии полиэтиленовых труб ПЭ80/ПЭ100 как в эксплуатации, так и в процессе экструзии при изготовлении на заводе - измерения в режиме А-скан позволяет исключить ложные срабатывания особенно при работе по горячему полиэтилену. Также функция А-скан позволяет проводить измерения через покрытие. Прочитать статью о толщиномерах АКС - как выбрать толщиномер

А1210: конструктивные особенности

Корпус изготовлен из высококачественного ударопрочного ABS пластика
Большой, цветной, информативный TFT дисплей – имеет возможность поворота, для удобства работы в различных условиях
Плёночная клавиатура
Встроенный литиевый аккумулятор с возможностью зарядки от сети или от ПК через кабель USB

А1210: функциональные возможности

Режим А-скан с возможностью сохранения кадров
Измерение толщины металла через изоляцию ЭХО-ЭХО
Автоматический расчёт скорости ультразвуковой волны в материале с известной толщиной
Возможность измерения толщины в % от заданного номинала
Внутренняя энергонезависимая память прибора на 50 000 измерений, включая 4000 А-сканов - связь с ПК и возможность сохранения результатов
Звуковая, цветовая и вибрационная сигнализации отклонения результатов контроля от заданных норм

А1210: режимы работы толщиномера

ПАМЯТЬ – режим предназначен для оперативного определения толщины изделия с возможностью записи результатов в память прибора. Результаты контроля возможно распределять по группам, оперативно просматривать и корректировать запомненные данные

НОРМА – режим предназначен для определения толщины изделия с возможностью установки диапазона срабатывания АСД при отклонении от заданной номинальной толщины. При этом на дисплее индицируется показания остаточной толщины в миллиметрах и % от заданной нормы.

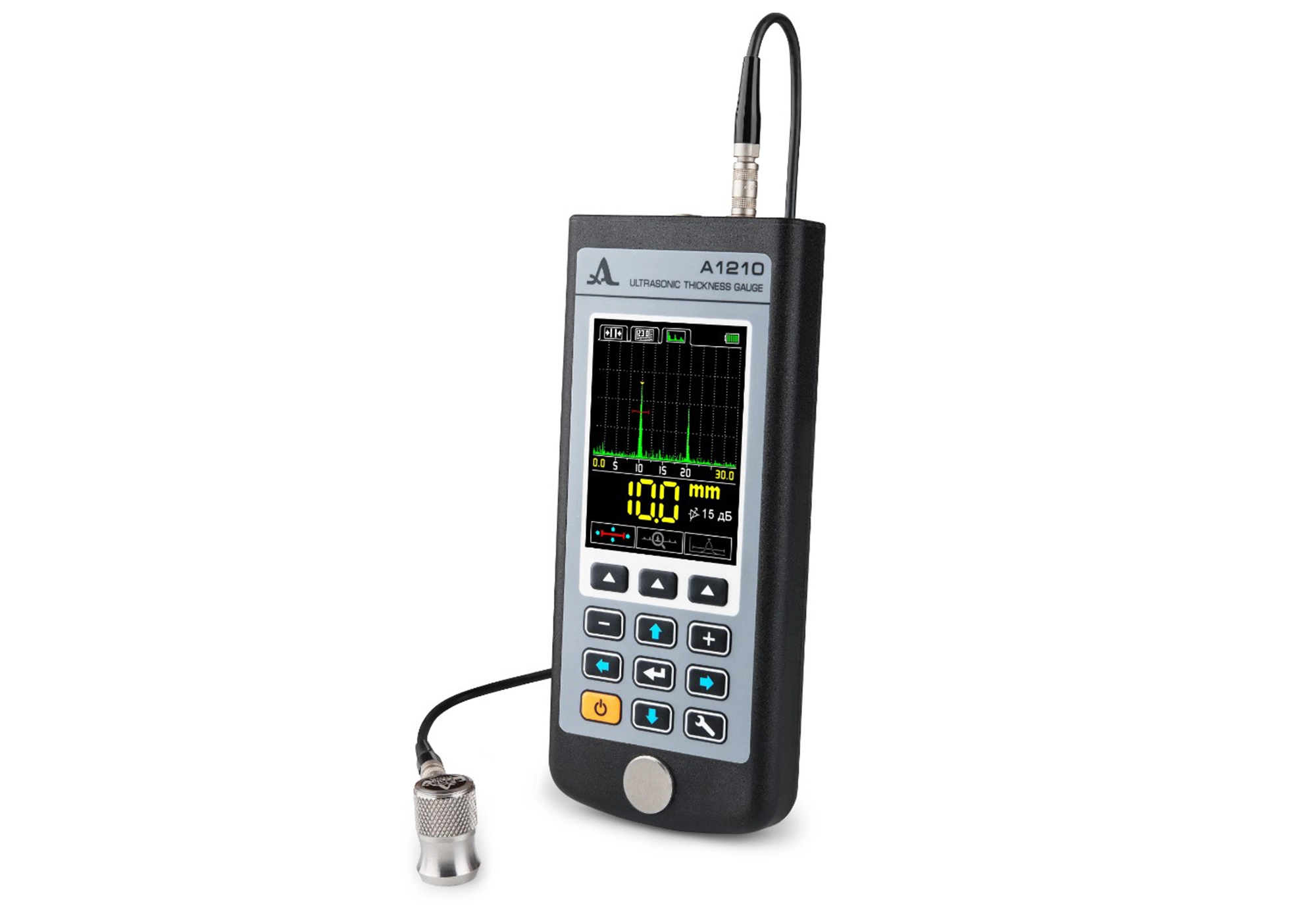

А-СКАН – данный режим применяется для проведения измерений с графическим отображением сигналов на дисплее прибора, и позволяет работать через покрытие в режиме ЭХО-ЭХО, исключить ложные срабатывания от сигналов второго донного и сигналов от неоднородностей структуры материала.

При этом в режиме А-СКАН есть несколько способов измерения:

Авто - прибор автоматом определяет донный сигнал и проводит измерения по нему
По максимуму сигнала в стробе – оператор вручную устанавливает строб и измерения проводятся по сигналу с максимальной амплитудой в стробе
Между двумя максимальными сигналами в стробе - позволяет осуществить толщинометрию металла через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий без зачистки: ЭХО-ЭХО
Сложение всех сигналов в стробе (функция АКФ) – измерение проводится по многократно повторяющимся донным сигналам

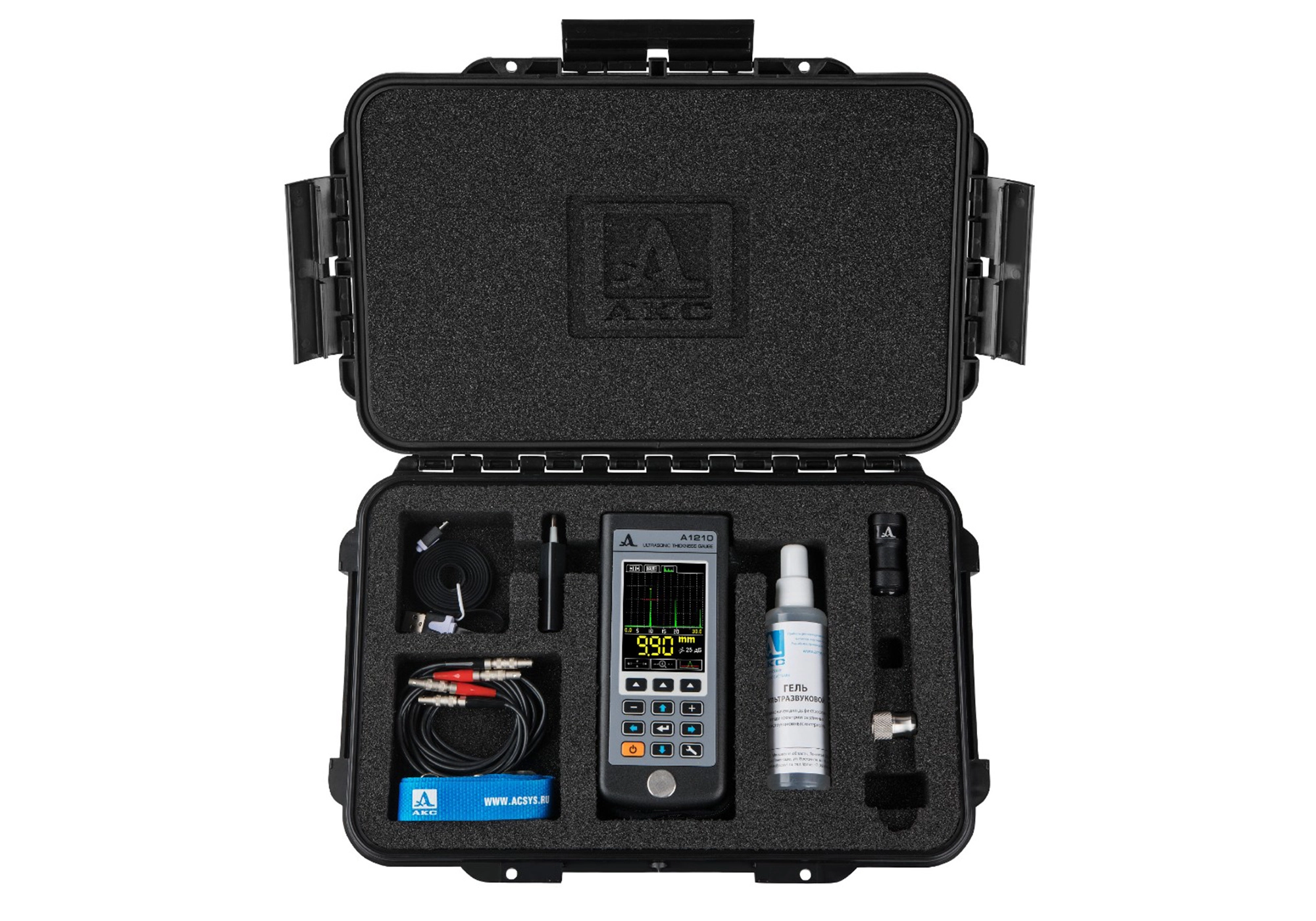

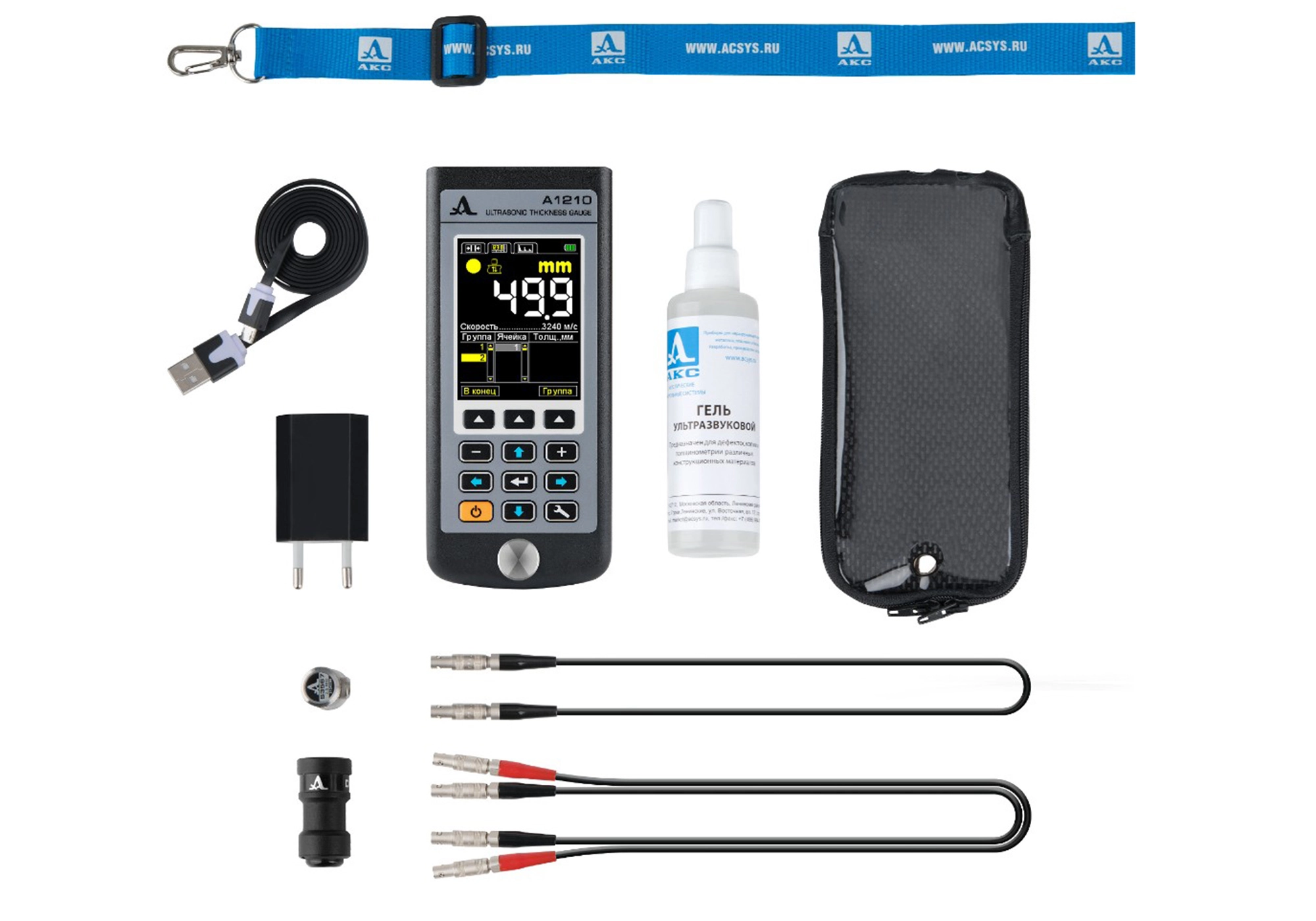

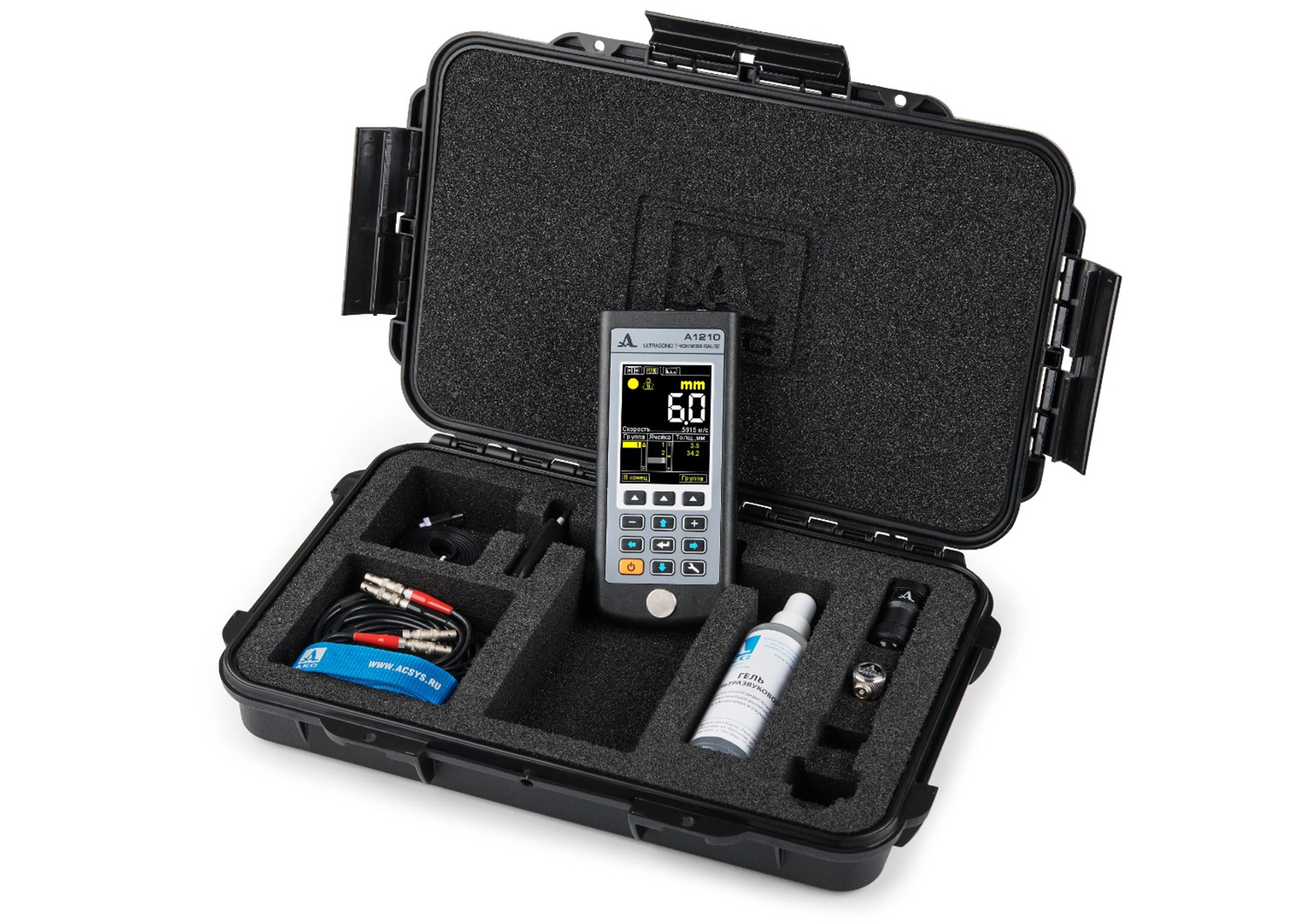

А1210 ультразвуковой толщиномер базовый комплект

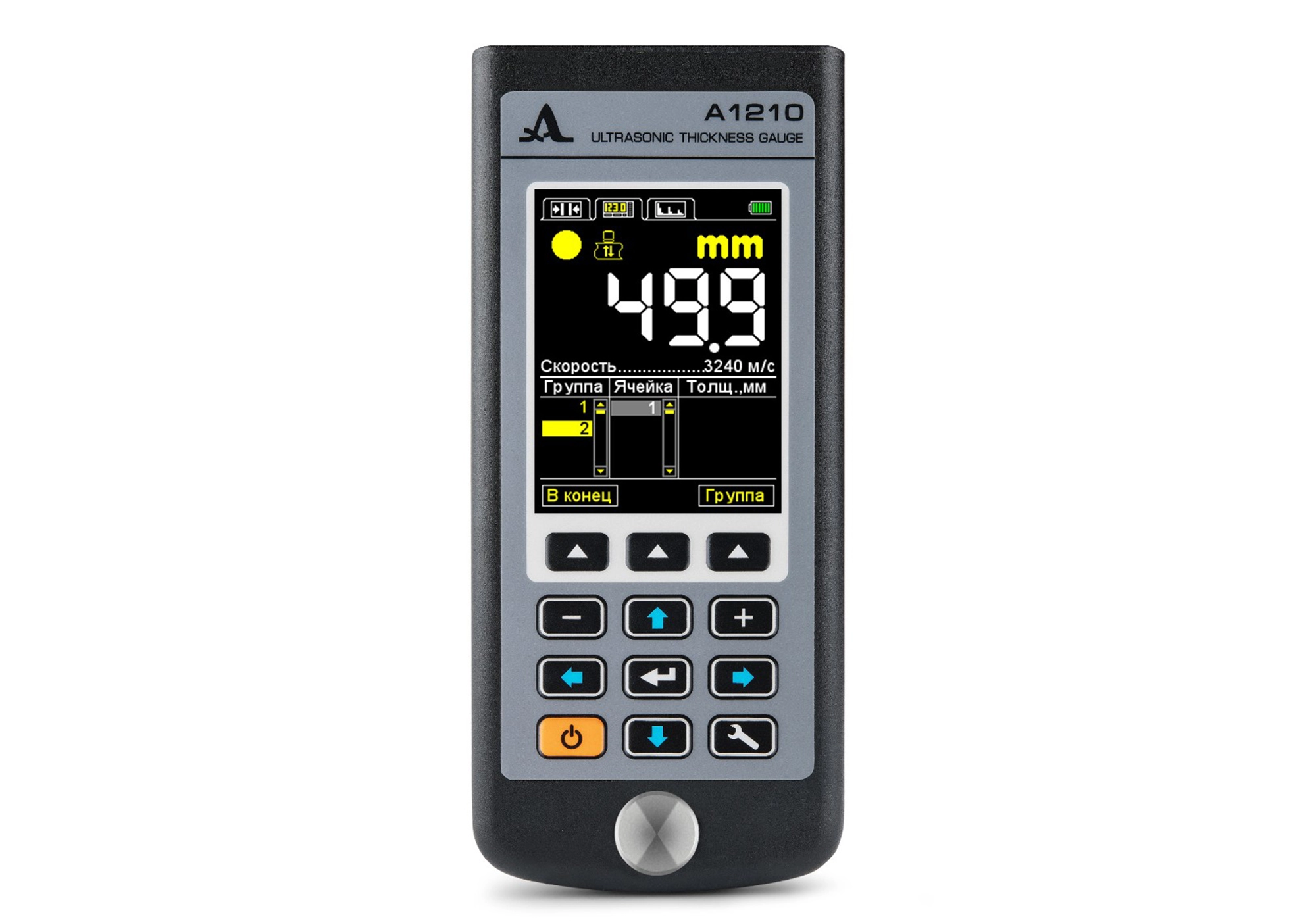

А1210 электронный блок ультразвукового толщиномера со встроенным аккумулятором

Кабель "АКС" LEMO-LEMO одинарный 1,2 м

Кабель "АКС" LEMO-LEMO двойной 1,2 м

Преобразователь S3567 2.5А0D10CL (Совмещенный 2,5 МГц)

Преобразователь D1771 4.0А0D12CL (РС 4,0 МГц)

Сетевой адаптер 220В-USB

Кабель USB A-Micro B

Чехол Т12

Жесткий кейс Т12

Гель "АКС-гель" -35°C...+100°C, 0,1 кг

А1210: технические характеристики толщиномера

Параметр	Значение
Диапазоны измеряемых толщин (по стали):
преобразователем D1771 4.0A0D12CL	0,7 – 300,0 мм
преобразователем S3567 2.5A0D10CL	0,8 – 300,0 мм
Основная погрешность измерений толщины Х, мм, не более:
при толщинах от 0,7 до 3,0 мм	±(0,01Х+0,1)
при толщинах от 3,01 до 99,99 мм	±(0,01Х+0,05)
при толщинах от 100,0 до 300,0 мм	±(0,01Х+0,1)
Дискретность измерения толщин (изменяемая):
в диапазоне измерений от 0,7 до 99,99 мм	0,1 мм; 0,01 мм
в диапазоне измерений от 100,0 до 300,0 мм	0,1 мм
Номинальное напряжение питания, В	3,7
Диапазон настроек скорости ультразвука	от 500 до 19 999 м/с
Тип дисплея	антибликовый, цветной TFT
Время непрерывной работы	9 ч
Установленный срок службы	5 лет
Диапазон рабочих температур	от -20°С до +50°С
Габаритные размеры электронного блока	161 х 70 х 24 мм
Масса электронного блока	210 г
