УСД-50 IPS ультразвуковой дефектоскоп

  • images/all/24/363/big/img_13.jpg

    1

    усд-50 ips ультразвуковой дефектоскоп
  • images/all/24/363/big/img_15.jpg

    1

    усд-50 ips дефектоскоп
  • images/all/24/363/big/img_17.jpg

    1

    усд-50 ips ультразвуковой дефектоскоп
  • images/all/24/363/big/img_19.jpg

    1

    усд-50 ips ультразвуковой дефектоскоп
  • images/all/24/363/big/img_21.jpg

    1

    усд-50 ips ультразвуковой дефектоскоп
  • images/all/24/363/big/img_23.jpg

    1

    усд-50 ips дефектоскоп ультразвуковой
  • images/all/24/363/big/img_25.jpg

    1

    усд-50 ips дефектоскоп ультразвуковой
  • images/all/24/363/big/img_27.jpg

    1

    усд-50 ips ультразвуковой дефектоскоп
  • images/all/24/363/big/img_29.jpg

    1

    усд-50 ips ультразвуковой дефектоскоп
  • images/all/24/363/big/img_31.jpg

    1

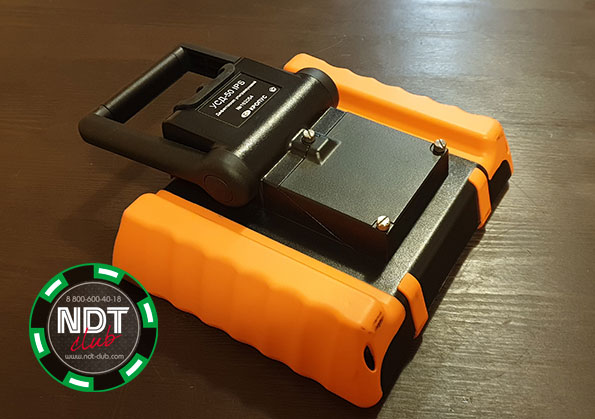

  • images/all/24/363/big/img_37.jpg

    1

    усд-50 ips дефектоскоп ультразвуковой

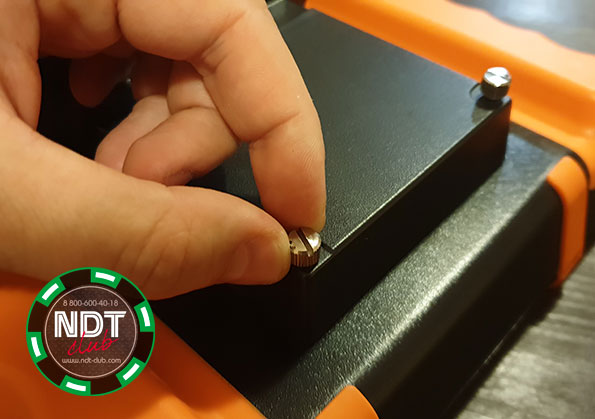

  • images/all/24/363/big/img_39.jpg

    1

    усд-50 ips дефектоскоп ультразвуковой
  • images/all/24/363/big/img_41.jpg

    1

    усд-50 ips дефектоскоп ультразвуковой
  • images/all/24/363/big/img_43.jpg

    1

    усд-50 ips дефектоскоп ультразвуковой
  • images/all/24/363/big/img_45.jpg

    1

    усд-50 ips дефектоскоп ультразвуковой

ЦЕНА: 298 800 руб.

В НАЛИЧИИ НА СКЛАДЕ. ДЕМОНСТРАЦИЯ В ОФИСЕ

ПОВЕРКА

БЕСПЛАТНАЯ ДОСТАВКА

ЕСТЬ НА СКЛАДЕ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: КРОПУС
КРОПУС




<<<СМОТРЕТЬ ВСЕ ВИДЕО-УРОКИ ПО ДЕФЕКТОСКОПУ УСД-50IPS>>>

УСД-50 IPS ультразвуковой дефектоскоп нового поколения в ударопрочном корпусе из ABS пластика с классом защиты IP65,современной электронной архитектурой, разработанный с применением новейших программных подходов к обработке сигналов. Прибор имеет уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора. Масса дефектоскопа с аккумулятором 1,5 кг
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ ДЕФЕКТОСКОПА УСД-50 IPS:

  • Морозостойкий современный экран с цветной TFT матрицей 640х480/135 x 100 мм, великолепным быстродействием и широким углом обзора - для проведения работ на ярком солнце, а также на морозе
  • Специально разработанный ударопрочный корпус с классом защиты IP65 с откидной ручкой, позволяющей фиксировать дефектоскоп в разных положениях
  • Вес с аккумулятором менее 2 кг

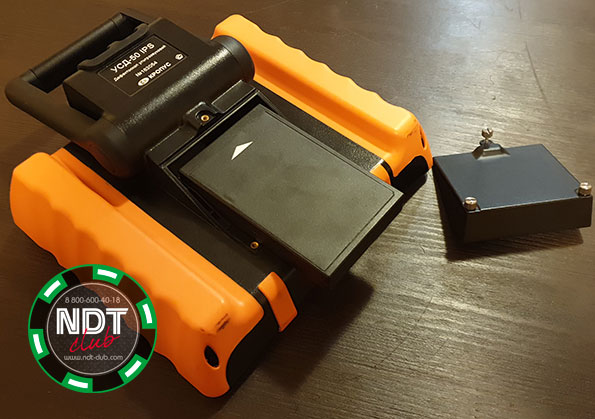

  • Быстросъемный аккумулятор
  • Возможность зарядки аккумулятора вне прибора от специализированного внешнего зарядного устройства VC-50
  • До 10 часов работы от аккумулятора

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ДЕФЕКТОСКОПА УСД-50 IPS:

  • Возможность амплитудная коррекции по АРД / ВРЧ / АРК
  • Встроенный режим толщиномера с большой точностью измерений - измерения по переходу через "0"
  • Полностью настраиваемые генератор и приемник - настройка преобразователей любого производителя и получение максимально возможных наилучших характеристик сигнала от пэп
  • Набор полуавтоматических калибровок по образцам СО-3, СОП, V-2 сокращающих время настройки дефектоскопа до минимума
  • Выбор 4-х измеряемых параметров, выводимых по вашему желанию на рабочий экран дефектоскопа во время контроля
  • Полностью задаваемая по вашему вкусу цветовая гамма рабочего экрана - цвет линий, сигнала, цифровых значений, фона, стробов и тп. позволяет подобрать  визуальный оптимум для вас, менять его при желании или исходя из условий проведения контроля
  • Библиотека заранее записанных преобразователей из которой можно выбрать и загрузить пэп с уже заданными характеристиками и построенной базовой АРД/ВРЧ
  • Запись и хранение не только измеренных значений и графической картинки экрана, но и возможность загрузки из результата всей настройки при которой этот результат был получен
  • Дефектоскоп имеет вход энкодера (датчика пути), позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки
  • Возможность подключения и работы со сканером TOFD
  • Запись сигналов по датчику оборотов

УСД-50 IPS УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП БАЗОВЫЙ КОМПЛЕКТ

298 800 руб.

Электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором

1

Блок питания сетевой 15В / 220В

1

Кабель Lemo00-Lemo00 1,5 м

2

Преобразователь ультразвуковой П111-2,5-К12

1

Преобразователь ультразвуковой П112-5,0-12/2

1

Преобразователь ультразвуковой П121-5,0-70

1

Преобразователь ультразвуковой П121-2,5-65

1

Кабель USB для связи с ПК

1

Программное обеспечение на CD-диске

1

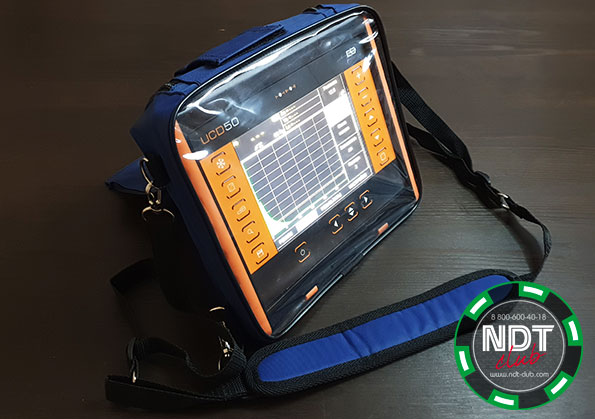

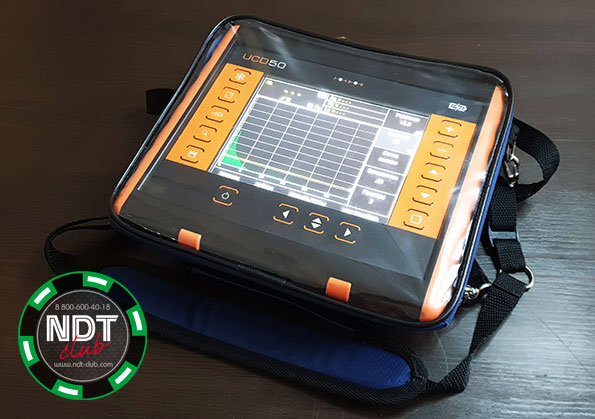

Защитный чехол с блендой и креплением на корпусе оператора

1

Кейс для переноски

1

[При заказе можно заменить любой из  4-х пэп по вашему усмотрению]



УСД-50 IPS УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП КЛАБ-КОМПЛЕКТ

ПРИШЛЁМ КП

Электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором

1

Блок питания сетевой 15В / 220В

1

Кабель PROFI Lemo00-Lemo00 1,2 м

1

Преобразователь ультразвуковой  SENDAST П111-2,5-12

1

Преобразователь ультразвуковой SENDAST П121-5,0-70

1

Преобразователь ультразвуковой  SENDAST П121-2,5-65

1

Кабель USB для связи с ПК

1

Программное обеспечение на CD-диске

1

Защитный чехол с блендой и креплением на корпусе оператора

1

Кейс для переноски

1

Преобразователи SENDAST обладают повышенной износостойкостью и улучшенной эргономикой. Кабель PROFI – химически стойкий кабель с диапазоном температур -70°C + 200°C. Преобразователи SENDAST уже «прошиты» в прибор, а так же в прошивке заложены готовые АРД-ДИАГРАММЫ]



ОСОБЕННОСТИ КОМПЛЕКТАЦИИ КЛАБ-КОМПЛЕКТ УСД-50 IPS:

  • Два наклонных износостойких преобразователя SENDAST - П121-2,5-65 и П121-5,0-70 обеспечивают отменные показатели сигнал/шум и высокую устойчивость к износу порядка 8000 метров = порядка 6 стандартных ПЭП
  • Преобразователь SENDAST П111-2,5-12  - прямой совмещенный преобразователь в форме "ПЕШКА" - удобство и устойчивость ПЭП на поверхности контроля, вертикальный выход LEMO, керамический протектор
  • Кабель Lemo-Lemo PROFI (ПРОФИ) c угловым разъемом – кабель характеризуются химической устойчивостью к любым типам контактных смазок и сверх широким рабочим температурным диапазоном от −70 до +200°С
  • Три настроенных цветовых палитры отображения экрана дефектоскопа - "РАБОТА НА СОЛНЦЕ" / "КЛАССИКА" / "СПОКОЙНЫЙ" (прибор позволяет перестраивать палитры по вашему желанию и изменить любую из настроенных)
  • Комплектация включает помимо пластикового кейса сумку ШАР - CLUB-T для полевых работ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА УСД-50IPS:

Развертка



мин.: 0 - 2,5 мкс
макс.: 0 – 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Задержка

от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала

до 6000 мм (эхо-режим)

Диапазон скоростей



1000 - 10 000 м/с

с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импеданс

50 ом / 600 ом

Зондирующий импульс



радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и  изменяемой частотой радиоимпульса

Демпфер зондирующего импульса

регулируемый 0- 500 нс с задержкой демпфирования от 0 до 500 нс

Частота повторений ЗИ

от 20 до 2000 Гц с шагом 10, 100 и 1000 Гц

Усилитель

широкополосный 0.4-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая

Временная Регулировка Чувствительности (ВРЧ)



диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой

Функция АРД



построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование



положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля



две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов



от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"

Измерение амплитуды



в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)

Дисплей



Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал



480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память



200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А  DC

Диапазон рабочих температур

от -30 Cº до +55 C⁰

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами
