UDT-RF ультразвуковой толщиномер

150 000

с НДС

КУПИТЬ

UDT-RF ультразвуковой толщиномер общего применения. Толщиномер работает с ограниченной номенклатурой раздельно-совмещенных преобразователей и имеет два рабочих режима ЦИФРА и Б-СКАН. В режиме настройки и калибровки преобразователя оператору доступен А-скан с некоторыми ограничениями в функционале.

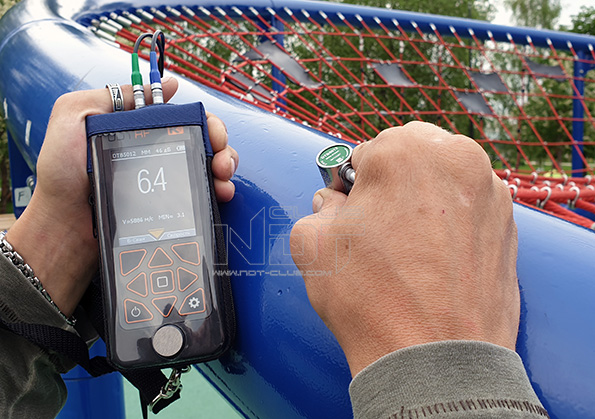

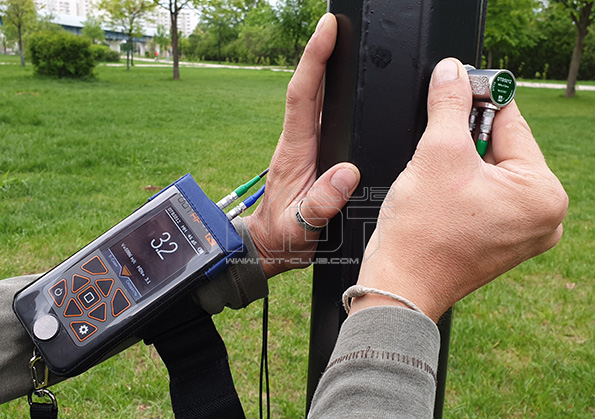

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

УДТ-RF (UDT-RF) ультразвуковой толщиномер в базовой комплектации

УДТ-RF (UDT-RF) электронный блок толщиномера со встроенным Li-ion аккумулятором

DTB5012 - РС преобразователь 5,0 МГц

DT1006 - РС преобразователь 10,0 МГц

Кабель соединительный двойной 2Lemo00-2Lemo00

Блок питания / зарядное устройство

Кабель Type-C

Защитный чехол (стандартный чехол на молнии)

Защитный силиконовый бампер-чехол

Сумка-пояс RFT для работы и транспортировки

Функциональная рабочая сумка-пояс RFT с навесным карманом-сбросом для ветоши, геля и прочего вспомогательного инструмента. На сумке нашиты светоотражающие полосы, карман-сброс можно расположить как под правую руку, так и под левую. Регулировка ремня сумки рассчитана для оператора практически любого телосложения, с учетом работы в зимней спецодежде. На ремень сумки прикреплен страховочный тречик с карабином, который цепляется к чехлу

В качестве бонуса в комплектацию временно входит кабель с магнитным переходником зарядки. Ответная чать с магнитным разъемом устанавливается в разъем зарядки толщиномера и находится там постоянно, для зарядки нужно лишь поднести кабель с магнитным разъемом к толщиномеру и он подключается сам. Кабель 2 метра, что удобно в отличии от стандартного короткого кабеля входящего в комплект

Помимо стандартного матерчатого чехла в комплектацию входит дополнительный защитный силиконовый бампер-чехол, которые повторяет форму корпуса прибора, на боковых поверхностях нанесены ребра для удобного хвата и две петли для крепления карабина страховочного тренчика

Опционально можно докупить универсальную крепежную платформу RFT universal platform на которую крепится крепление перчатка на руку, позволяющие освободить руки дефектоскописта или магнитное крепление

Дополнительные преобразователи:

DTB5012 раздельно-совмещенный преобразователь 5,0 МГц, диаметр рабочей поверхности 14 мм, габариты Ø 25 х 44 мм. Преобразователь входит в базовый комплект и предназначен для измерения толщины в основном плоских изделий или труб средних и больших диаметров

DT1006 раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 9 мм, габариты Ø 20 х 34 мм. Преобразователь предназначен для измерения толщины труб, в том числе небольших диаметров

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

Толщиномер имеет два режима работы: (ЦИФРА, Б-СКАН).
А-СКАН можно использовать в режиме меню при настройке толщиномера, без возможности регулировать развертку и положение строба
Работа с только с преобразователями, занесенными в библиотеку
Калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
Дискретность измерения 0,1/0,01/0,001 мм

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

Эргономичный корпус из ABS пластика
Разъемы преобразователей - 2 Lemo 00
Цветной TFT дисплей с регулировкой яркости

ВСПОМОГАТЕЛЬНЫЙ ФУНКЦИОНАЛ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

Функция фиксации "заморозки" А-скана и измеренного значения на экране после отрыва преобразователя, значение сохраняется до проведения следующего измерения или выхода в меню прибора. Функция включается нажатием одной кнопки, при этом на экране прибора в центре появляется значек "снежинка"
Библиотека установленных скоростей для различных, наиболее распространенных материалов
Библиотека преобразователей куда включены типовые используемые преобразователи
Три сменные цветовые палитры экрана – для работы в разных условиях освещенности: стандартная / имитация люминесцентного дисплея / монохромная
Настраиваемый таймер автоотключения - 3, 5, 10 мин и настраиваемая работа подсветки экрана - 30, 60, 120 секунд при бездействии прибора
Таймер поверки - устанавливается дата окончания срока поверки и таймер оповещения за 30, 14 и 7 дней до окончания срока действия поверки. Прибор будет оповещать об окончании срока поверки при каждом включении

РЕЖИМЫ РАБОТЫ ТОЛЩИНОМЕРА UDT-RF:

Режим ЦИФРА – предназначен для измерения толщины изделия, при котором результат измерения выводится на кран в виде цифрового значения. При этом на экране помимо текущего измеренного значения толщины изделия, отображается минимальное зафиксированное значение, и отклонение от нормы в мм или %.

Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображается: графическое изображение профиля изделия Б-скан, текущее измеренное значение, минимальное зафиксированное значение толщины и курсоры установленных порогов отклонения от номинала (при включенной функции АСД). Возможно два типа графического отображения профиля изделия Б-скан с заполнением, Б-скан без заполнения

Режим МЕНЮ предназначен для настройки преобразователя и установки параметров контроля, при этом оператор может наблюдать А-скан и зменяя усиление и скорость оперативно наблюдать за поведением сигнала.
