UDT-RF версии PRO это профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей (раздельно-совмещенных, совмещенных в том числе преобразователей с линией задержки). В приборе реализованы режимы А-скан, Б-скан, режим ТАБЛИЦА - запись результатов измерений по точкам в виде табличного файла, а так же ЦИФРА обычный цифровой режим с возможностью задания браковочного уровня и индикацией отклонения измерения от номинала в процентах (%) или в (мм). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.
Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
У нас есть большой положительный опыт решения нестандартных задач толщинометрии пластиков, в том числе различной тары ПЭТ (бутылки, банки посуда и пр.), измерение в узких пазах алюминиевых радиаторов, толщинометрия керамики, толщинометрия поиэтилетовых труб с бронированием, толщинометрия жестяных тонких листов.
Для решения индивидуальных задач, нет готового стандартного решения, поэтому идеальный вариант приехать к нам в офис с образцами или прислать образцы для проведения апробации и настройки толщиномера. Образцы желательно заранее измерить микрометром и промаркировать.
Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
УДТ-RF (UDT-RF) версия PRO ультразвуковой толщиномер базовый комплект |
| УДТ-RF (UDT-RF) версия PRO ультразвуковой толщиномер электронный блок со встроенным Li-ion аккумулятором |
|
DTB5012 - РС преобразователь 5,0 МГц |
|
DT1006 - РС преобразователь 10,0 МГц |
|
Кабель соединительный двойной 2Lemo00-2Lemo00 |
|
Блок питания / зарядное устройство |
|
Кабель Тype-C |
|
USB-флеш-накопитель с ПО |
|
RFT universal platform – универсальная крепежная платформа |
|
Крепление-перчатка |
|
Защитный чехол (стандартный чехол на молнии) |
|
Защитный силиконовый бампер-чехол |
|
Сумка-пояс RFT для работы и транспортировки |
На данный момент в качестве бонуса каждый прибор комплектуется дополнительным магнитным кабелем для зарядки прибора и связи с ПК, при этом ответная часть с разъемом может постоянно находиться в приборе, для заряда нужно лишь поднести разъем кабеля на расстояние необходимое для примагничивание разъемов:
Функциональная рабочая сумка-пояс RFT с навесным карманом-сбросом для ветоши, геля и прочего вспомогательного инструмента. На сумке нашиты светоотражающие полосы, карман-сброс можно расположить как под правую руку, так и под левую. Регулировка ремня сумки рассчитана для оператора практически любого телосложения, с учетом работы в зимней спецодежде. На ремень сумки прикреплен страховочный тречик с карабином, который цепляется к любому из двух входящих в базовый комплект чехлов

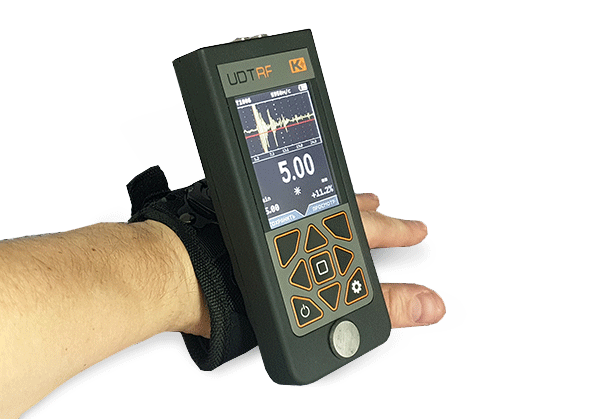

Универсальная крепежная платформа RFT universal platform на которую крепится крепление перчатка на руку, позволяющие освободить руки дефектоскописта (входит в базовый комплект).

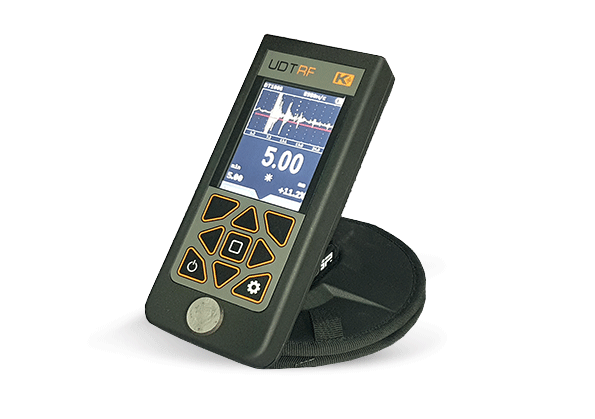

Опционально можно докупить магнитное крепление с фиксатором которое позволяет закрепить толщиномер на магнитных поверхностях (труба, резервуар, колонна...), или поставить толщиномер на стол как на подставке
Помимо стандартного матерчатого чехла в комплектацию входит дополнительный защитный силиконовый бампер-чехол, которые повторяет форму корпуса прибора, на боковых поверхностях нанесены ребра для удобного хвата и две петли для крепления карабина страховочного тренчика
Стандартный набор преобразователей в базовом комплекте:
В списке дополнительных преобразователей представлен основной, но не полный возможный перечень преобразователей. Для решения ваших задач мы порекомендуем и подберем нужные преобразователи
DTB5012 раздельно-совмещенный преобразователь 5,0 МГц, диаметр рабочей поверхности 14 мм, габариты Ø 25 х 44 мм. Преобразователь входит в базовый комплект и предназначен для измерения толщины в основном плоских изделий или труб средних и больших диаметров.
DT1006 раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 9 мм, габариты Ø 20 х 34 мм. Преобразователь предназначен для измерения толщины труб, в том числе небольших диаметров. Поставляется опционально.
DT1004 малогабаритный раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 5 мм, габариты Ø 9 х 15 мм, кабель встроенный. Дополнительный специализированный преобразователь для контроля тонкостенных труб малого диаметра.
DT1004 (с пружинной оправкой RFT) малогабаритный раздельно-совмещенный преобразователь 10,0 МГц, диаметр рабочей поверхности 5 мм, габариты (без оправки Ø 9 х 15 мм / в оправке Ø 13 x 34 мм), кабель встроенный. Дополнительный специализированный преобразователь для контроля тонкостенных труб малого диаметра с пружинной оправкой RFT, которая обеспечивает постоянный прижим и позиционирование преобразователя.
DTC1023 миниатюрный раздельно-совмещенный преобразователь 10,0 МГц, с рабочей поверхностью 1,6 х 6 мм, кабель встроенный. Дополнительный специализированный преобразователь для контроля турбинных лопаток, тонкостенных труб малого диаметра, контроль толщины в пазах.
DT5010 раздельно-совмещенный преобразователь 5,0 МГц, предназначен для проведения толщинометрии изделий с грубой и корродированной поверхностью. преобразователь обладает повышенной устойчивостью к истиранию, а так же устойчив при работе с нагретыми изделиями.
Режим А-СКАН – Основной режим работы толщиномера, предназначен для измерения толщины материала, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается текущее измеренное значение, минимальное измеренное значение, и отклонение от нормы в мм или %. Возможна работа совмещенным преобразователем по схеме ЭХО-ЭХО с двумя стробами
Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображается:графическое изображение профиля изделия Б-скан, текущее измеренное значение, минимальное зафиксированное значение толщины, и курсоры установленных порогов отклонения от номинала (при включенной функции АСД). Возможно два типа графического отображения профиля изделия Б-скан с заполнением, Б-скан без заполнения
Режим ЦИФРА – предназначен для измерения толщины изделия, при котором результат измерения выводится на кран в виде цифрового значения. При этом на экране помимо текущего измеренного значения толщины изделия, отображается минимальное зафиксированное значение, и отклонение от нормы в мм или %.
Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.
|
Диапазон измерения толщин |
0,7-300 мм возможны измерения от 0,2 мм зависит от применяемого преобразователя и параметров объекта контроля при проведении калибровки по образцам |
|
Развертка |
мин.: 0 - 7.2 мм |
|
Дискретность показаний |
0.001 - 0.01 -0.1 |
|
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля |
до 10 мм в режиме "эхо"-"эхо" |
|
Диапазон настройки скорости распространения УЗ колебаний, не менее |
1000 ... 20000 м/с |
|
Минимальный допустимый радиус кривизны |
не менее 5-10 мм (зависит от преобразователя) |
|
АРУ |
до 30 дБ |
|
Задержка |
от 0 мкс до 168 мкс |
|
Диапазон регулировки усиления |
92 дБ с шагом 0.5 дБ |
|
Регулировка ВРЧ |
от 0.1 до 10 дБ/мкс |
|
Частотный диапазон |
0.5-20 МГц (-6 дБ) |
|
Отображение информации |
А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения |
|
Зоны контроля |
две независимых зоны (строба) |
|
АСД автоматическая сигнализация дефекта |
световая по заданным оператором пороговым значениям номинального, минимального и максимального значения |
|
Измерение временных интервалов |
0 - эхо |
|
Типы используемых преобразователей
|
(П111) совмещенный (П111) совмещенный с линией задержки (П112) раздельно-совмещенный |
|
Калибровка призмы |
по встроенному образцу, либо по любому заданному оператором образцу |
|
Калибровка скорости |
По образцу с известной толщиной |
|
Измеряемые величины |
толщина, скорость |
|
Единицы отображения толщины |
мм, мкс |
|
Вывод отклонения текущего значения толщины от номинала |
мм или % |
|
Фиксация минимального значения при сканировании |
да |
|
Использование преобразователей стороннего производства |
любые ПЭП в рабочем диапазоне частот (с использованием калибровки по точкам на образце типа ступенька) |
|
Внесение преобразователей стороннего производства в библиотеку преобразователей |
сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК (в производственных условиях) |
|
Измерение толщины объектов с неизвестной скоростью |
функция калибровки по нескольким образцам известной толщины (от 2 до 10) |
|
Дисплей
|
цветной TFT с регулируемой яркостью и сменой палитры |
|
Палитра дисплея
|
стандартная цветная имитация люминесцентного дисплея имитация монохромного дисплея (для работы на ярком солнечном свету) |
|
Регулировка яркости дисплея |
5 - 100% с шагом 1% |
|
Автовыключение подсветки |
30 сек, 60 сек, 120 сек или выкл. |
|
Автовыключение толщиномера |
3 мин, 5 мин, 10 мин или выкл. |
|
Установка даты/времени |
да |
|
Память
|
100 настроек для датчиков |
|
Интерфейс связи с ПК |
USB-Type C |
|
Язык меню |
русский, английский |
|
Разъемы преобразователей |
2 х Lemo 00 |
|
Питание |
встроенный Li-Po аккумулятор |
|
Время работы от аккумулятора |
не менее 10-12 часов |
|
Внешнее питание толщиномера |
внешний блок питания от сети 220 В AC / 5В DC |
|
Диапазон рабочих температур толщиномера |
от -25 C до +55 C |
|
Габаритные размеры толщиномера (В x Ш x Д), не более |
155 мм x 65 мм x 28 мм |
|
Масса толщиномера, не более |
250 г |
|
Масса базового комплекта |
1 кг |
