Mentor Visual iQ промышленный видеоэндоскоп
Видеоэндоскоп Mentor Visual iQ профессиональный, высокотехнологичный, промышленный прибор для визуального контроля премиум сегмента. Сочетание современной электроники, программного обеспечения, новых материалов и разработок, примененных в системе Mentor Visual iQ, позволяет оператору получать четкое видео в режиме реального времени и фотографии в формате высокого разрешения (HD технология TrueSight™)
Компания General Electric, а ныне Baker Hughes предлагает для флагмана линейки визуального контроля видеоэндоскопа Mentor Visual iQ три версии поставки:
Mentor Visual iQ INSPECT
минимально возможная стоимость для модели Mentor Visual iQ, работа с одним, выбранным при покупке зондом - нет возможности смены зондов и нет возможности выбора зондов с HD изображением, нельзя укомплектовать зондом с рабочим каналом, отсутствие измерительного функционала и сенсорного управления
Mentor Visual iQ TOUCH
средний функционал без возможности измерений. Возможность подключения разных зондов, включая специализированные зонды и зонды HD, доступно сенсорное управление.
Mentor Visual iQ ANALYZE
топовая версия поддерживающая весь возможный функционал, включая стерео и 3D фазовые измерения, работу со всеми зондами, возможность трансляции видео и дистанционного управления
ФУНКЦИОНАЛ MENTOR VISUAL IQ |
ВЕРСИЯ |
||
|
INSPECT |
TOUCH |
ANALYZE |
|
|
Управление кнопками и джойстиком |
+ |
+ |
+ |
|
Сенсорный дисплей и управление |
- |
+ |
+ |
|
Защищенность по стандартам IP65 / MIL-810 |
+ |
+ |
+ |
|
Питание: Быстросменные Li-ion аккумуляторы (2 часа непрерывной работы) |
+ |
+ |
+ |
|
Возможности подключения по каналам связи: |
+ |
+ |
+ |
|
Сравнительное измерение |
+ |
+ |
+ |
|
Повторное измерение на ПК с INSPECTION MANAGER |
+ |
+ |
+ |
|
Обновление до версии TOUCH или ANALYZE |
+ |
+ |
Полная версия |
|
Внутренняя память видеоэндоскопа |
16 ГБ |
32 ГБ |
32 ГБ |
|
Выбор сочетания длины и диаметра зонда |
+ |
+ |
+ |
|
Возможность оперативной смены зондов - съемные зонды QUICKCHANGE |
- |
+ |
+ |
|
Возможность подключения зонда с рабочим каналом 6.2 мм |
- |
+ |
+ |
|
Возможность работы со специальными зондами (LONGSTEER, ультрафиолетовым зондом и др.) |
- |
+ |
+ |
|
Возможность подключения зондов высокой четкости HD |
- |
+ |
+ |
|
Управление изображениями и составление отчетов с помощью MENU DIRECTED INSPECTION |
- |
+ |
+ |
|
3D фазовые измерения по облаку точек полной поверхности |
- |
- |
+ |
|
3D стерео измерения по облаку точек полной поверхности |
- |
- |
+ |
|
Стереоскопические измерения |
- |
- |
+ |
|
Пакет (POD) - повышение вероятности обнаружения |
- |
- |
+ |
|
IVIEW REMOTE для трансляций видео и дистанционного управления |
- |
- |
+ |
Конструктивные особенности Mentor Visual iQ
- Эргономичный, удобный корпус видеоэндоскопа выполнен из магниевого сплава и поликарбоната со встроенными эластичными бамперами, выдерживает падения с небольшой высоты, пыле и влагозащищенное исполнение в соответствие стандартами IP67, IP55, MIL STD 461F и MIL STD 810G. Вес электронного блока 3 кг
- На электронном блоке располагаются два порта: один USB 3.0 тип A, один микро USB 3.0 тип B
- Видеоэндоскоп возможно провозить в ручной клади на борту самолета

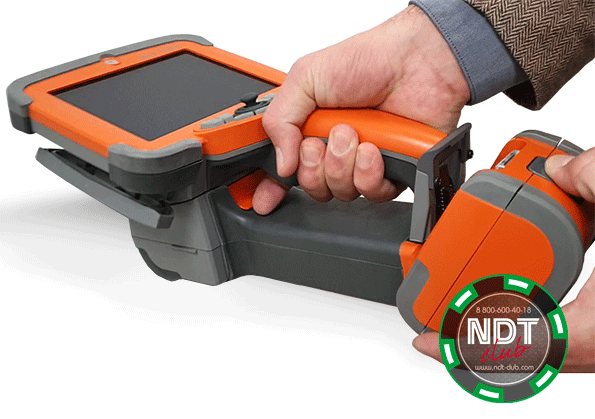

- Время непрерывной работы от АКБ – 2 часа
- Возможность использования разнообразных зондов с длинной до 10 метров и диаметром 4,0 / 6,1 / 6,2 / 8,4 мм на выбор
- Сменные объективы для зондов
- Мощный источник освещения высокой интенсивности LED источник
- Продуманный портативный кейс на колесиках с укладкой для электронного блока видеоэндоскопа и комплектующих, включая встроенную укладку-барабан для зондов
- Износостойкая двойная вольфрамовая оплетка зондов и дистального конца обеспечивает сохранность зонда и позволяет проводить контроль в агрессивных средах
- Электромеханический привод дистального конца зонда обеспечивает полноценную артикуляцию для досмотра объектов контроля
Функциональные особенности Mentor Visual iQ

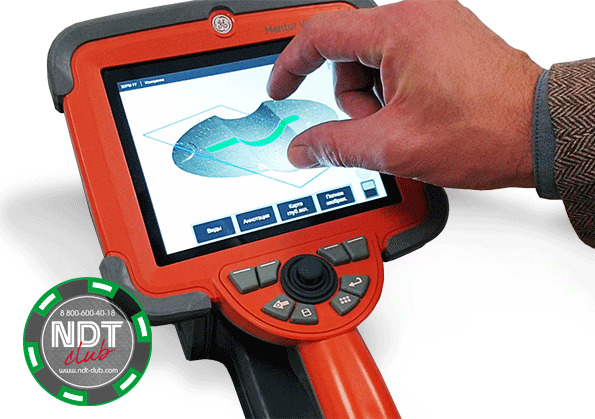

- Управление прибором происходит посредством встроенной клавиатуры и прорезиненного джойстика, а так же сенсорного дисплея (плюс виртуальная клавиатура, выводимая на экран) для версий TOUCH и ANALYZE.
- Цветная видео камера SUPER HAD™ CCD с цифровым 5-кратным увеличением и новая система обработки изображений
- Благодаря новому цветному ЖК дисплею 6.5” (16.5 см) с активной матрицей XGA выводимое изображение максимально доступно для просмотра и анализа, а дефектоскопист получает возможность оперативно рассмотреть нюансы и детали полученного видео/фото изображения на месте, без применения ПК

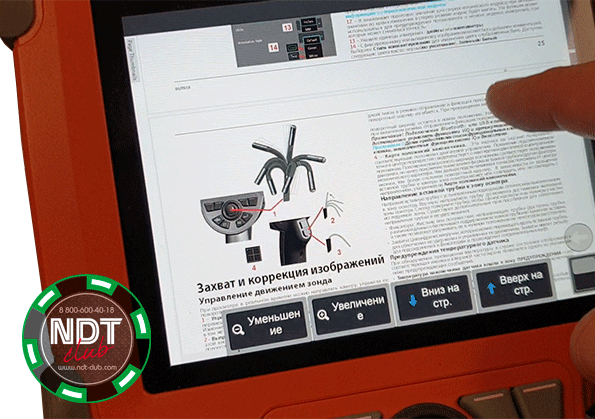

- Встроенная инструкция по эксплуатации позволяет изучать прибор online, а так же оперативно посмотреть нужный пункт, не прибегая к печатному руководству
- Внутренняя память прибора от 16 до 32 GB (зависит от версии) для хранения данных
- Функция MDI (MENU DIRECTED INSPECTION, Контроль с помощью меню), доступная на 14 языках, направляет пользователя в процессе проведения контроля, логически присваивает имена файлам и создает отчеты в формате MS Word® и PDF.
- INSPECTION WORKS CONNECT позволяет передавать данные в режиме реального времени, обеспечивая возможность удаленного просмотра результатов контроля другими специалистами
- 3D фазовые и стереоскопические измерения – уникальные инструменты для проведения визуального контроля в замкнутых недоступных для прямого осмотра местах
Технические характеристики видеоэндоскопа Mentor Visual iQ
|
Климатические характеристики |
|
|||
|
Рабочая температура зонда |
От –25 до 100 ºC (от –13 до 212 ºF). При температуре ниже 0 ºC (32 ºF) подвижность снижается |
|
||
|
Рабочая температура системы |
От –25 до 46 °C (от –13 до 115 °F). Для ЖК-дисплея может потребоваться прогрев при температуре ниже 0 °C (32 °F) |
|
||
|
Температура хранения |
От –25 до 60 ºC (от –13 до 140 ºF) |
|
||
|
Относительная влажность |
Макс. 95 %, без конденсации |
|
||
|
Герметичность |
Зонд со сменным адаптером: до 14,7 фунтов на квадратный дюйм (1 бар, 10,2 м водяного столба, 33,5 фута водяного столба) |
|
||
|
Камеры зондов |
|
|||
|
Диаметр зонда |
4,0 мм (0,16″), 6,1 мм (0,24″), 6,2 мм (0,24″), 8,4 мм (0,33″) |
|
||
|
Светочувствите-льная матрица |
Матрица ПЗС 1/6″ Color Super HAD™ (6,1 мм, 8,4 мм), матрица ПЗС 1/10″ Color Super HAD™ (3,9 мм, 4,0 мм, 6,2 мм) |
|
||
|
Количество пикселей |
SD 3,9, 4,0, 6,1, 6,2, 8,4 мм — 440 тыс. пикселей HD 6,1 мм — 1,2 млн. пикселей |
|
||
|
Корпус |
Титан |
|
||
|
Параметры системы видеоэндоскопа |
|
|||
|
Габариты системы |
171 × 197 × 381 мм |
|
||
|
Размеры кейса |
Малый кейс 549 × 346 × 236 мм Большой кейс рабочей станции 572 × 563 × 412 мм |
|
||
|
Масса системы |
В маленьком кейсе с содержимым: 10,2 кг. В большом кейсе с содержимым: 19,6 кг |
|
||
|
Материалы |
Корпус из магниевого сплава и поликарбоната со встроенными эластичными бамперами |
|
||
|
ЖК-дисплей |
Встроенный (6,5 дюйма) цветной ЖК-дисплей с активной матрицей XGA, читаемый при дневном свете, оптически склеенный многоточечный емкостный сенсорный экран со стеклом Dragontrail™ (сенсорный экран имеется только на моделях Analyze и Touch, поддерживает жесты масштабирования, кнопки-переключатели и ползунки) |
|
||
|
Управление джойстиком |
Управление дистальным концом 360º All-Way®, доступ к меню и навигация |
|
||
|
Набор кнопок |
Доступ к функциям пользователя, измерениям и цифровым функциям |
|
||
|
Аудио |
Совместимость с Bluetooth-гарнитурой или микрофоном |
|
||
|
Внутренняя память |
Внутренний твердотельный накопитель для хранения пользовательских данных объемом 16 ГБ (модель Inspect) и 32 ГБ (модели Touch и Analyze) |
|
||
|
Порты ввода-вывода |
Два порта USB 3.0 типа A, один порт USB 3.0 micro-В |
|
||
|
Видеовыход |
DisplayPort |
|
||
|
Регулировка яркости |
Автоматическая и настраиваемая |
|
||
|
Тип подсветки |
Белая светодиодная |
|
||
|
Длительность выдержки |
Автоматически, до 16 секунд |
|
||
|
Баланс белого |
Заводские или пользовательские настройки |
|
||
|
Питание |
|
|||
|
Литий-ионный аккумулятор |
10,8 В (номинальное), 73 Вт·ч, 6,8 А·ч |
|
||
|
Источник питания |
|
|||
|
Перем. ток |
100–240 В перем. тока, 50–60 Гц, не более 1,5 А среднекв. |
|
||
|
Пост. ток |
18 В, 3,34 А |
|
||
|
Соответствие стандартам и классификация |
|
|||
|
MIL-STD-810G |
Министерство обороны США, испытания на воздействие окружающей среды по разделам 501.5, 502.5, 506.5, 507.5, 509.5, 510.5, 511.5, 514.6, 516.6, 521.3 |
|
||
|
MIL-STD-461G |
Министерство обороны США, электромагнитная совместимость с RE102 и RS103 (для надводной части) |
|
||
|
Соответствие стандартам |
Группа 1 Класс A; EN61326-1, МЭКСЭ схема CB, UL/EN/CSA-C22.2 61010-1, МЭК 62133, UN/DOT T1–T8, Директива ЕС RoHS 2, Директива ЕС на радиооборудование (RED), ISTA 2G |
|
||
|
Степень защиты IP |
IP65 (в сборе), IP55 (в разобранном состоянии) |
|
||
|
|
Программное обеспечение |
|||
|
|
Операционная система |
Встроенная многозадачная операционная система |
||
|
|
Интерфейс пользователя |
Управление с помощью меню и программируемых кнопок; навигация по меню с помощью сенсорного экрана или джойстика. Сенсорный экран имеется только на моделях ANALYZE и TOUCH) |
||
|
|
Файловый менеджер |
Встроенный файловый менеджер поддерживает следующие операции с файлами и папками: копирование, вырезание, вставка, создание, переименование, удаление, фильтрация, сортировка и просмотр изображений. USB и внутренняя флеш-память |
||
|
|
Аудиоданные |
Совместимый с ПК формат ACC (расширение файла .M4A) |
||
|
|
Настройки изображений |
Яркость, длительность экспозиции, инверсия, Inverse+, одиночный просмотр, освещение, насыщенность цвета, вероятность обнаружения |
||
|
|
|
(POD): коррекция искажений, адаптивное шумоподавление (ANR), изображение с высоким динамическим диапазоном (HDR) и заранее заданные шаблоны преобразования изображений |
||
|
|
Цифровой зум |
Непрерывный (5x) |
||
|
|
Форматы изображения |
Растровое изображение (.BMP), JPEG (.JPG) |
||
|
|
Формат видео |
MPEG4 AVC/H.264 (расширение файла .MP4) |
||
|
|
Текстовые аннотации |
Встроенный генератор текста для наложения на изображение с возможностью выбора размера шрифта |
||
|
|
Управление положением зонда |
Ручное управление и управление методом Steer-and-Stay*; по нажатию «Home» дистальный конец возвращается к исходной ориентации по направлению вперед |
||
|
|
Обновления ПО |
Возможность обновления на месте через Wi-Fi или USB-накопитель |
||
|
|
Языки |
Русский, английский, испанский, французский, немецкий, итальянский, , японский, корейский, португальский, китайский, польский, венгерский, финский и шведский |
||
|
|
Прикладные программы |
Пакет MENU DIRECTED INSPECTION* (MDI) помогает осуществлять визуальный контроль, расставляет метки и создает отчеты о проверке в форматах Microsoft® Word и PDF (MDI входит в комплект поставки версий ANALYZE и TOUCH, доступен в виде отдельного компонента для модели INSPECT) |
||
