Наконечники алмазные в виде четырёхгранной пирамиды с углом 136° к приборам для измерения микротвёрдости металлов и сплавов по методу Виккерса. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.
Надо внимательно следить за гранями и остриём алмазной пирамиды, т.к. всякое повреждение их нарушит точность измерений. Повреждение граней и острия легко обнаружить при рассматривании отпечатков на мягких материалах: алюминий и др.
Наконечники тип НП и НПМ – в процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.
Наконечники в 2023 году прошли проверку в Центральной Испытательной Лаборатории АО "ЛОМО" на соответствие требованиям изготовителя и рекомендованы к применению в микротведомерах ПМТ-3, ПМТ-3М, ПМТ-3М1 и ПМТ-5.
|

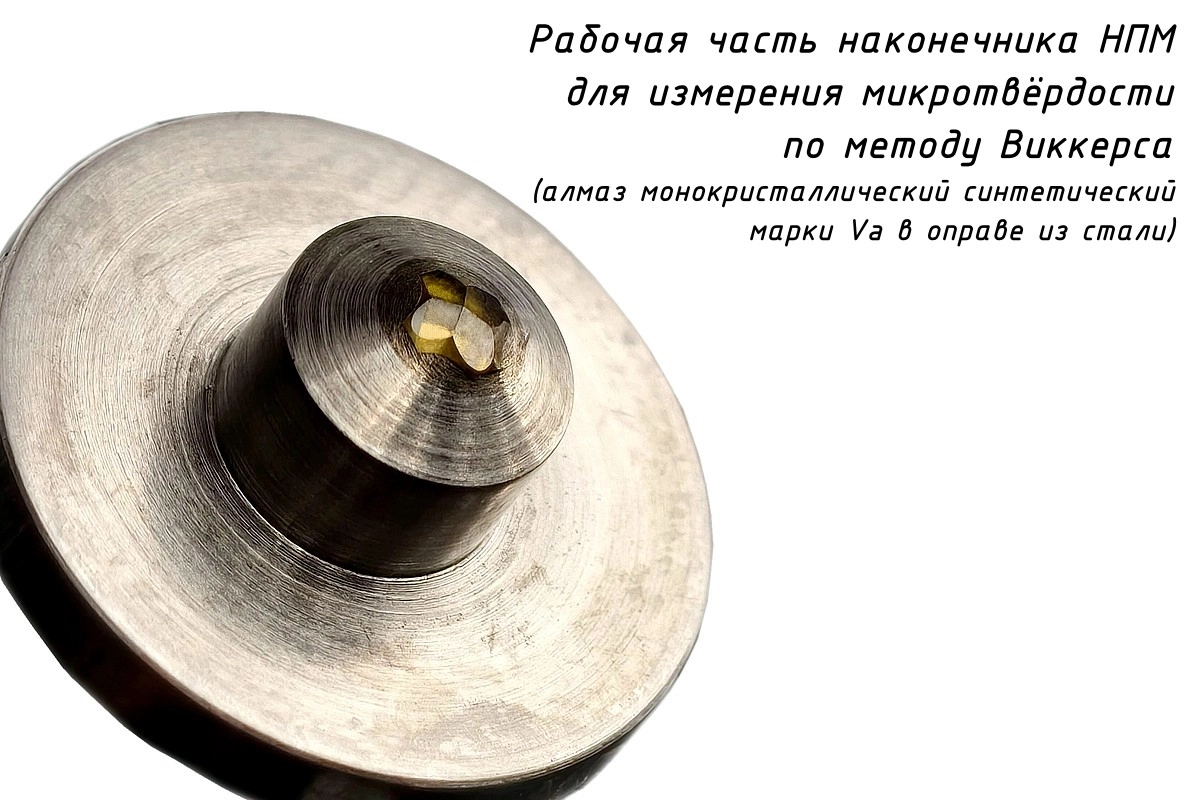

Рабочая часть наконечника |
|
|
Материал рабочей части: |
Алмаз монокристаллический синтетический марки Va |
|
Исходная масса алмаза (каратность): |
0,2 карата |
|
Форма рабочей части алмаза: |
Четырёхгранная пирамида |
|
Угол наклона граней к оси оправы: |
68° |
|
Угол между противоположными гранями у вершины: |
136° |
|
Оправа |
|
|
Материал оправы: |
Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81 |
|
Геометрические размеры индентора: |
По ГОСТ 9377-81 для наконечника тип НПМ |
|
Угол конуса оправы: |
120° |
|
Общие |
|
|
Упаковка: |
Индивидуальная тара (футляр) в соответствии с ГОСТ 18088-83 |
