ИННОВАЦИОННАЯ СИСТЕМА ПРЯМОЙ ЦИФРОВОЙ РАДИОГРАФИИ - ЦИФРАКОН

ЦИФРАКОН беспроводной комплекс цифровой радиографии без применения расходных материалов, рентгеновское излучение поступает непосредственно на электронный плоскопанельный приемник-детектор 253×317 мм  (размер пикселя 124 мкм).

ВНЕСЕН В РЕЕСТР СРЕДСТВ ИЗМЕРЕНИЯ РФ. ПОСТАВЛЯЕТСЯ С ПЕРВИЧНОЙ ПОВЕРКОЙ

СМОТРЕТЬ ФОТО-ВИДЕО ГАЛЕРЕЮ

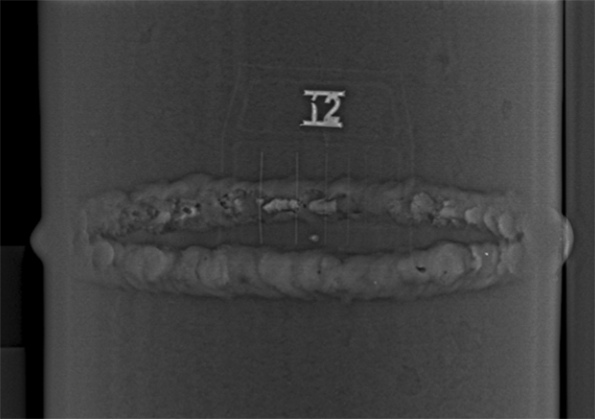

ЦИФРАКОН предназначен для выявления дефектов сварных соединений трубопроводов, соединительных и запорных элементов трубопроводов и основного металла методом цифровой радиографии. Полученное рентгеновское изображение соответствует 1 классу чувствительности по ГОСТ 7512-82, РД-25.160.10-КТН-016-15  и сохраняется в файле документированного формата DICONDE.

Комплекс ЦИФРАКОН представляет собой систему, состоящую из плоскопанельного детектора-приемника и компьютера с установленной программой приема обработки цифровых радиографических снимков DiSoft.

Детектор установлен в герметичный корпус, в котором также содержатся блок питания, блок беспроводной связи и встроенная память.

Управление и работа с изображением осуществляется с ноутбука или промышленного планшета, защищенного от грязи и влаги. Полученные радиографические изображения могут передаваться по WiFi с детектора на планшет/ноутбук оператора в режиме реального времени. Так же данные могут накапливаться в энергонезависимой встроенной памяти блока детектора с последующей передачей по WiFi или с помощью USB-накопителя.

Программное обеспечение DiSoft, входящее в комплекс ЦИФРАКОН, представляет собой программу, предназначенную для сбора данных и проведения анализа полученных результатов. ПО DiSoft обеспечивает хранение даты, времени и GPS-координат места съёмки в привязке к рентгеновскому изображению. Программный комплекс DiSoft имеет свидетельство о государственной регистрации программ для ЭВМ в Реестре Роспатента.

Эффективные эксплуатационные характеристики комплекса ЦИФРАКОН подтверждены различными квалификационными испытаниями, комплекс внесен в реестр средств неразрушающего контроля ПАО «ГАЗПРОМ», зарегистрирован в качестве типа средства измерений в ФА по Техническому регулированию и метрологии.

ОСОБЕННОСТИ СИСТЕМЫ ЦИФРОВОЙ РАДИОГРАФИИ ЦИФРАКОН:

  • Отсутствие расходных материалов (радиографической пленки, химии и оборудования для проявки и хранения снимков) - снижение времени и затрат на контроль
  • 1 класс чувствительности ГОСТ 7512-82
  • Беспроводная передача данных контроля по Wi-Fi - получение рентгеновского изображения в реальном времени с сохранением в энергонезависимой памяти: даты, времени и GPS координат произведенных экспозиций с привязкой к рентгеновскому изображению
  • Возможность сшивки отдельных кадров в единое рентгеновское изображение сварного соединения
  • электронная база хранения цифровых снимков в формате DICONDE - соответствует стандарту ASTM E2339–11, что гарантирует возможность чтения информации, включая метаданные, с помощью программного обеспечения разных производителей
  • Возможность создания голосовых заметок к каждому снимку через встроенный микрофон
  • Автономное питание от двух АКБ
  • Рабочий диапазон температур: от -40°С до +45°С
  • Степень защиты от влаги и пыли - IP 67 (Кратковременное погружение на глубину до 1 м)
  • Работы с любыми источниками излучения – постоянного напряжения или импульсный, до 300 кВ
  • Радиационная толщина – до 100 мм по стали

ЦИФРАКОН БЕСПРОВОДНОЙ КОМПЛЕКС ЦИФРОВОЙ РАДИОГРАФИИ

Детектор плоскопанельный со встроенным WiFi модулем и съемной ручкой

Ноутбук с высококонтрастным монитором с предустановленным ПО DiSoft

Планшет в промышленном исполнении с предустановленным ПО DiSoft

Комплект аккумуляторов: 4 аккумуляторных батареи ( 2 работают, 2 на зарядке)

Зарядное устройство для АКБ

WiFi маршрутизатор

Комплект кабелей

Защитный чехол для работы при температуре ниже -10°С

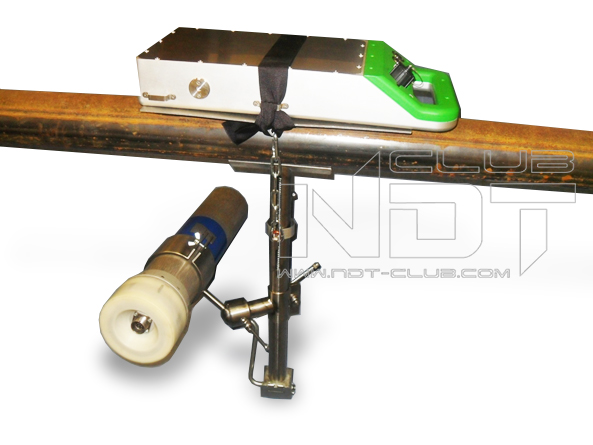

Съемное устройство крепления к объекту контроля стропами или магнитами

Транспортировочный кейс (полипропилен/алюминий с мягкой укладкой)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ ЦИФРАКОН:

Наименование параметра

Значение параметра

Размер активной части детектора

253×317 мм

Пространственное разрешение (размер пикселя) детектора, не менее

124 мкм

Аналого-цифровое преобразование

16 бит

Динамический диапазон

50000:1

Энергия излучения

до 300 кВ

Класс защиты от пыли и влаги

IP67

Рабочая температура

от - 40 до + 50°С

при температуре ниже – 10 требуется установка утеплительного чехла

Температура хранения

от - 40 до + 70°С

Энергопотребление

DC 24 V, 0.8 A

Время работы от двух батарей питания

8 часов (в режиме съемки)

9 часов (в режиме ожидания)

Интерфейс взаимодействия с источником излучения

Проводной интерфейс / беспроводной интерфейс
Автоматический запуск при включении рентгена

Масса детектирующего блока, включая аккумуляторы

не более 3,4 кг

Габаритные размеры детектирующего блока

322 мм × 355 мм × 17 мм

Передача данных с детектирующего блока на ноутбук оператора

Wi-fi – дальность до 100 м

USB – на внешний накопитель

Запись вспомогательной информации

В звуковой файл с помощью ПО DiSoft

Хранение изображений

До 8Гб во встроенной памяти детектирующего блока

Программное обеспечение

Возможность обработки, улучшения и архивирования изображений, фиксирование даты, времени и места съемки.

Возможность ведения сравнительного анализа цифровых рентгеновских снимков

Формат хранения информации DICONDE с поддержкой форматов BMP, JPEG и TIFF для обмена данными с другими приложениями
