УСД-60 дефектоскоп ультразвуковой

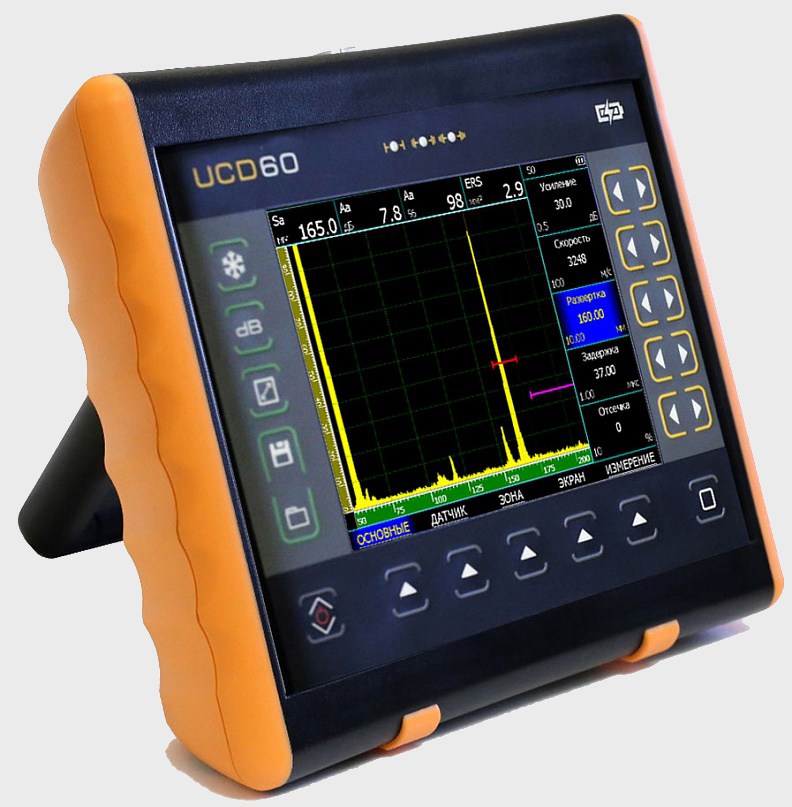

Ультразвуковой дефектоскоп экспертного назначения в новом эргономичном корпусе.

В УСД-60 представлен совершенно новый подход - масштабируемая программная структура универсальной платформы УСД-60 позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.

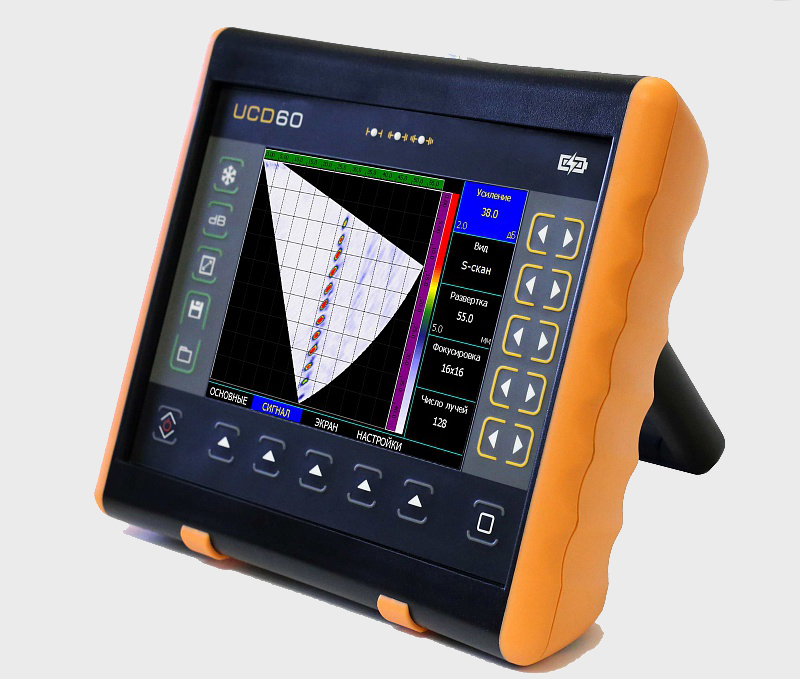

Покупая ультразвуковой дефектоскоп УСД-60 вы получаете возможность в любой момент модернизировать его до версии усд-60 ФР работающего с фазированными решетками.

УСД-60 УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП БАЗОВЫЙ КОМПЛЕКТ

Электронный блок УСД-60 со встроенным Li-ion аккумулятором (Предустановленное ПО - "Классический УЗ дефектоскоп")

Блок питания сетевой 15В / 220В

Защитный чехол с блендой и креплением на корпусе оператора

Кабель Lemo00-Lemo00 1,5м – 2 шт.

Преобразователь ультразвуковой П112-5,0-12/2

Преобразователь ультразвуковой П111-2,5-К12

Преобразователь ультразвуковой П121-2,5-65

Преобразователь ультразвуковой П121-5,0-70

Кабель USB для связи с ПК

Программное обеспечение на CD-диске

Пластиковый кейс

Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)

[При заказе можно заменить любой из 4-х пэп по вашему усмотрению]

ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА УСД-60:

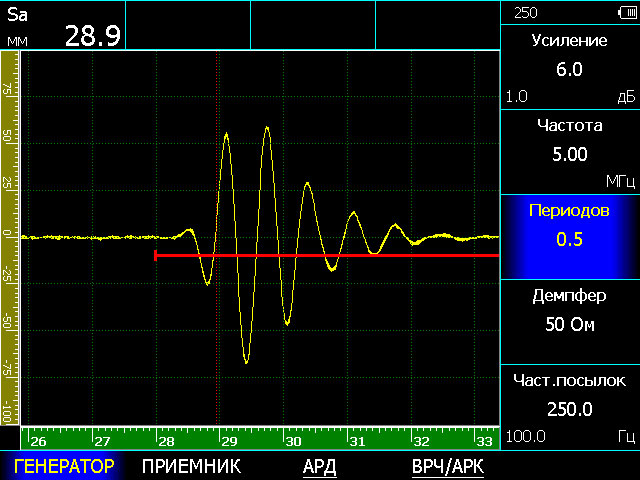

• Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узкополосных фильтров для повышения соотношения сигнал/шум

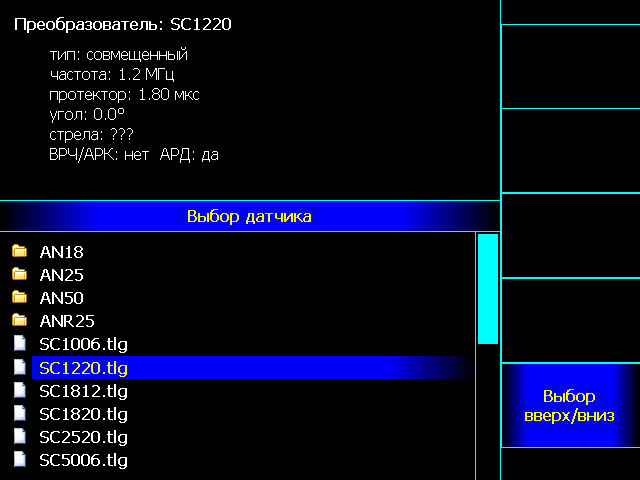

• База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы
• Позволяет реализовывать любые современные методики контроля, с применением функций ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта
• Автоматическая калибровка призмы преобразователя на стандартных образцах СО-3 и V-2
• Автоматическая калибровка реальной скорости в материале объекта контроля
• Автоматическая калибровка зоны контроля по прямому и однократному лучу
• Встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной
• Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях
• Высокоточная толщинометрия, как в прецизионном толщиномере УДТ-40
• Возможность подключения активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины
• Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах

РАБОТА С АРД ДИАГРАММАМИ

КОНСТРУКТОР ПОМОЩНИК ДЛЯ ОПРЕДЕЛЕНИЯ РАБОЧЕЙ ЗОНЫ СКАНИРОВАНИЯ И УСТАНОВКИ СТРОБОВ

АВТОМАТИЧЕСКАЯ КАЛИБРОВКА ПРИЗМЫ ПРЕОБРАЗОВАТЕЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСД-60 УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА

Развертка	мин.: 0 - 11,9 мм макс.: 0 - 5950 мм (сталь) с шагом 0.01, 0.1, 1, 10 и 100
Задержка	от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)	до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Диапазон скоростей	1000 - 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме	0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импеданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса
Частота повторений ЗИ	от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Усилитель	широкополосный: 0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления	100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB	программируемая

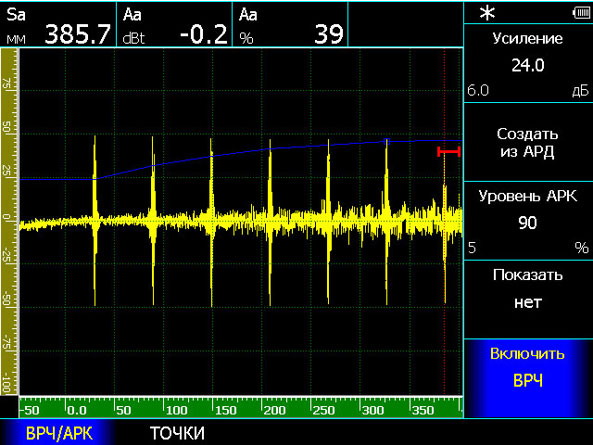

Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 20 точкам, регулируемая по высоте
Функция АРД	построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка	компенсированная, 0 - 80% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) Сравнение амплитуд по AWS D1.1
Дисплей	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал	480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память	200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	USB
Разъемы преобразователей	2 Lemo00
Аккумулятор	Li-ion 10.8В, 5000 mА/ч
Время работы	не менее 10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220В AC
Напряжение питания	15В / 2,5А DC
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,4 кг с аккумуляторами
