A2030 PLIMUT автоматизированная многоканальная ультразвуковая установка для поиска расслоений и других несплошностей в фанерных и композитных плитах с применением теневого метода прозвучивания изделия через воздушный зазор. Специализированное программное обеспечение позволяет проводить автоматическую отбраковку изделий согласно заданной площади расслоения, а также устанавливать индивидуальные настройки работы под различные параметры листов.
Основной принцип работы установки заключается в использовании специализированных бесконтактных низкочастотных ультразвуковых преобразователей частотой 100 кГц и применении теневого метода прозвучивания изделия через воздушный зазор.

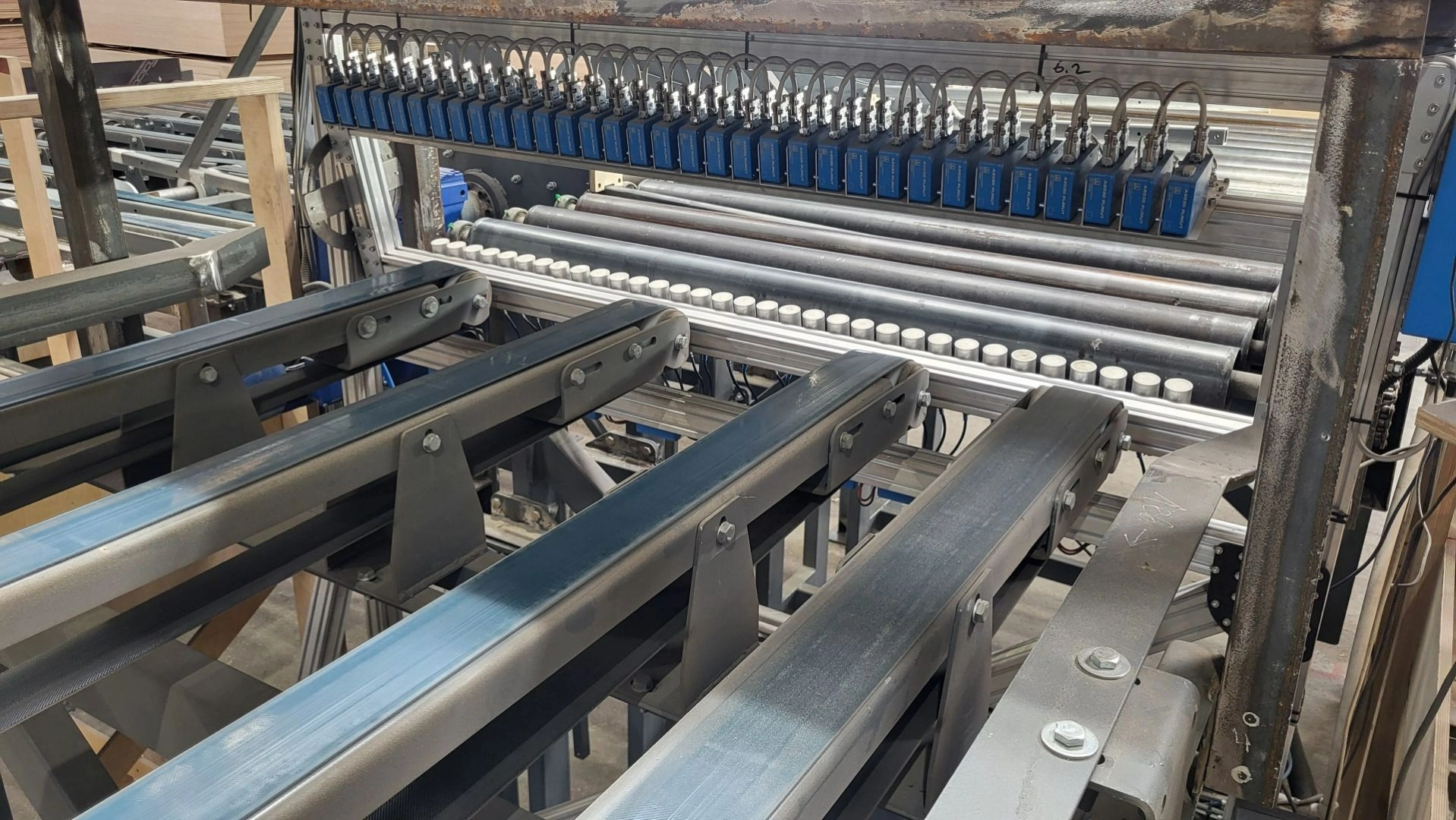

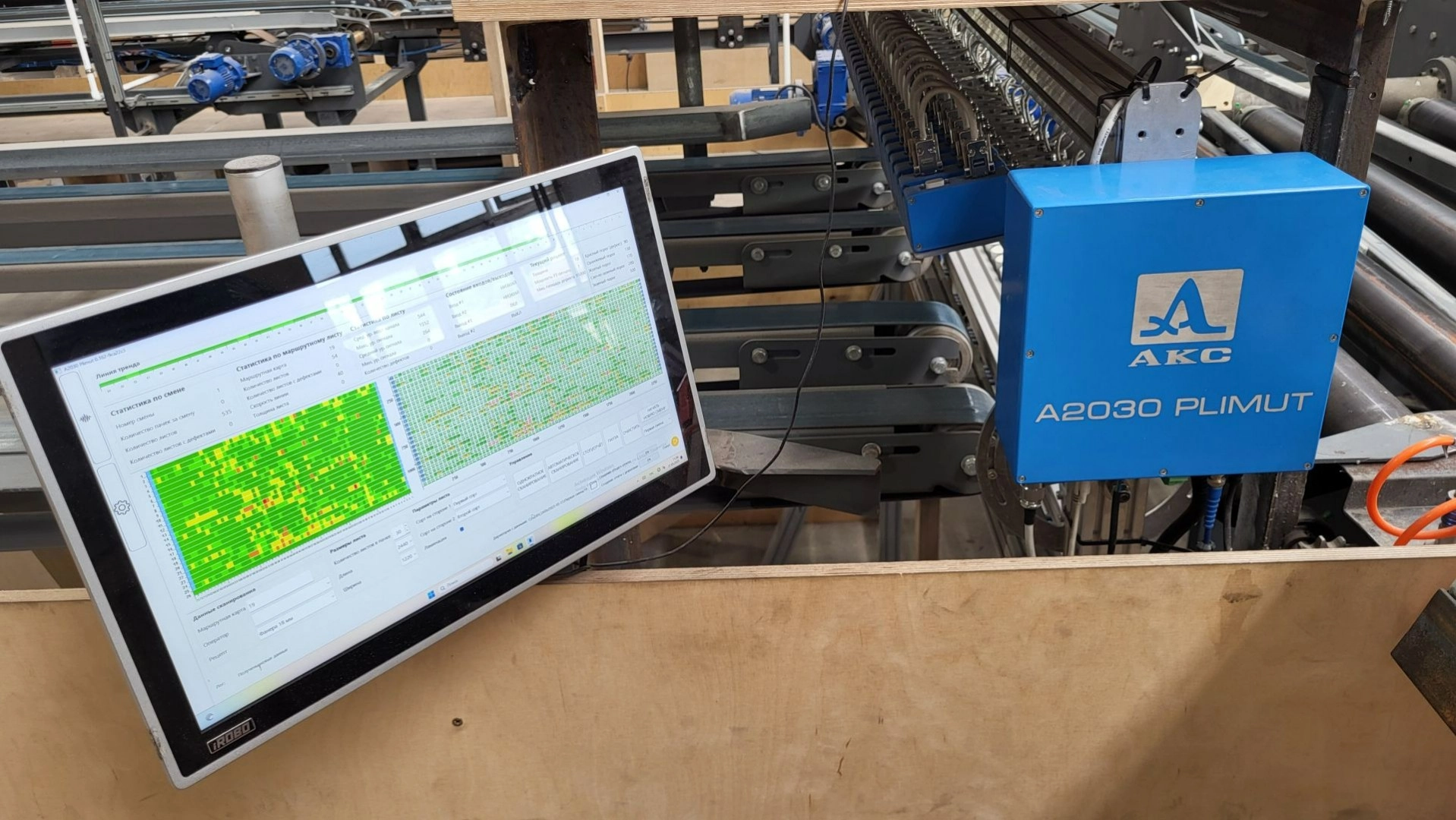

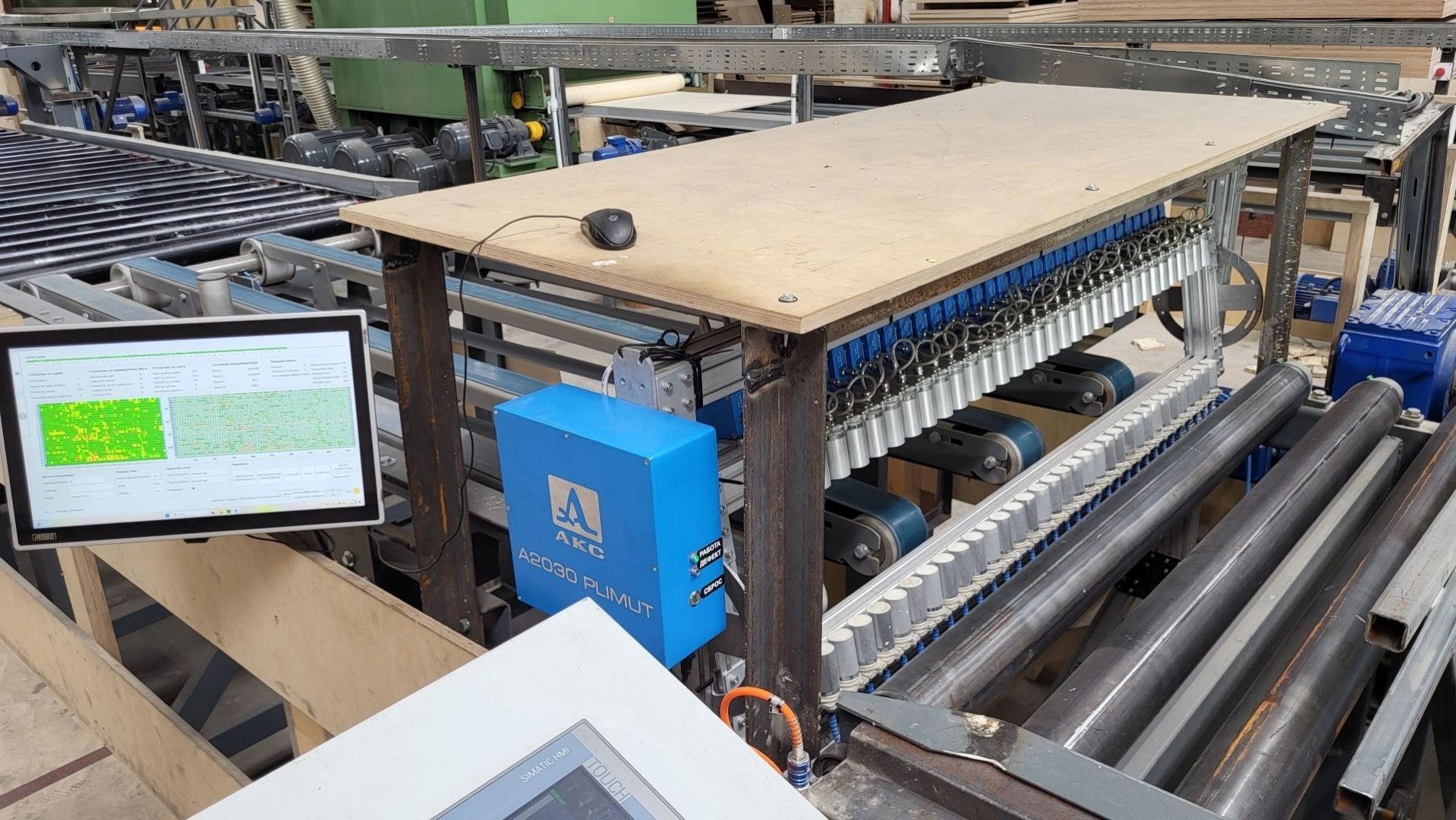

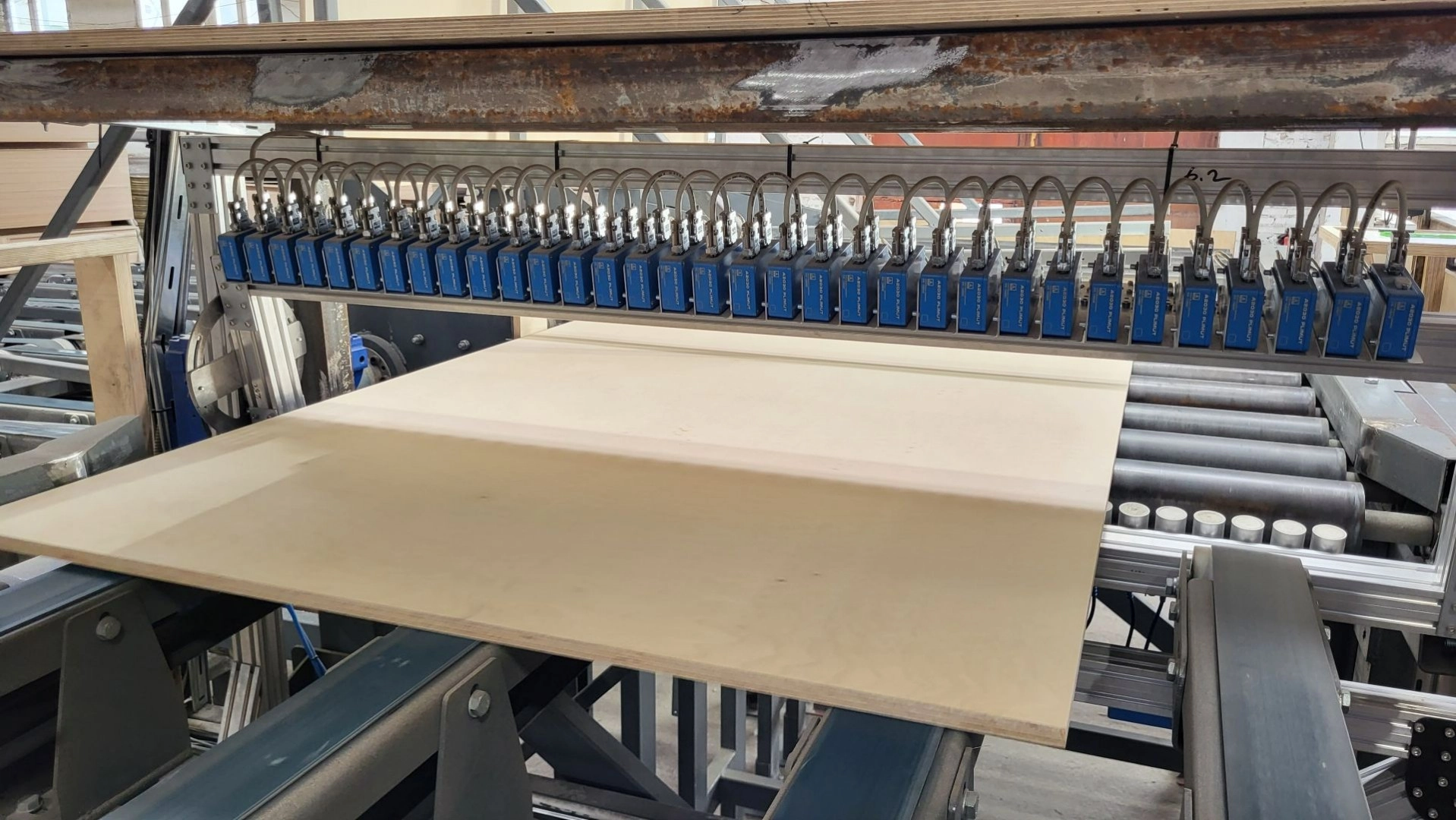

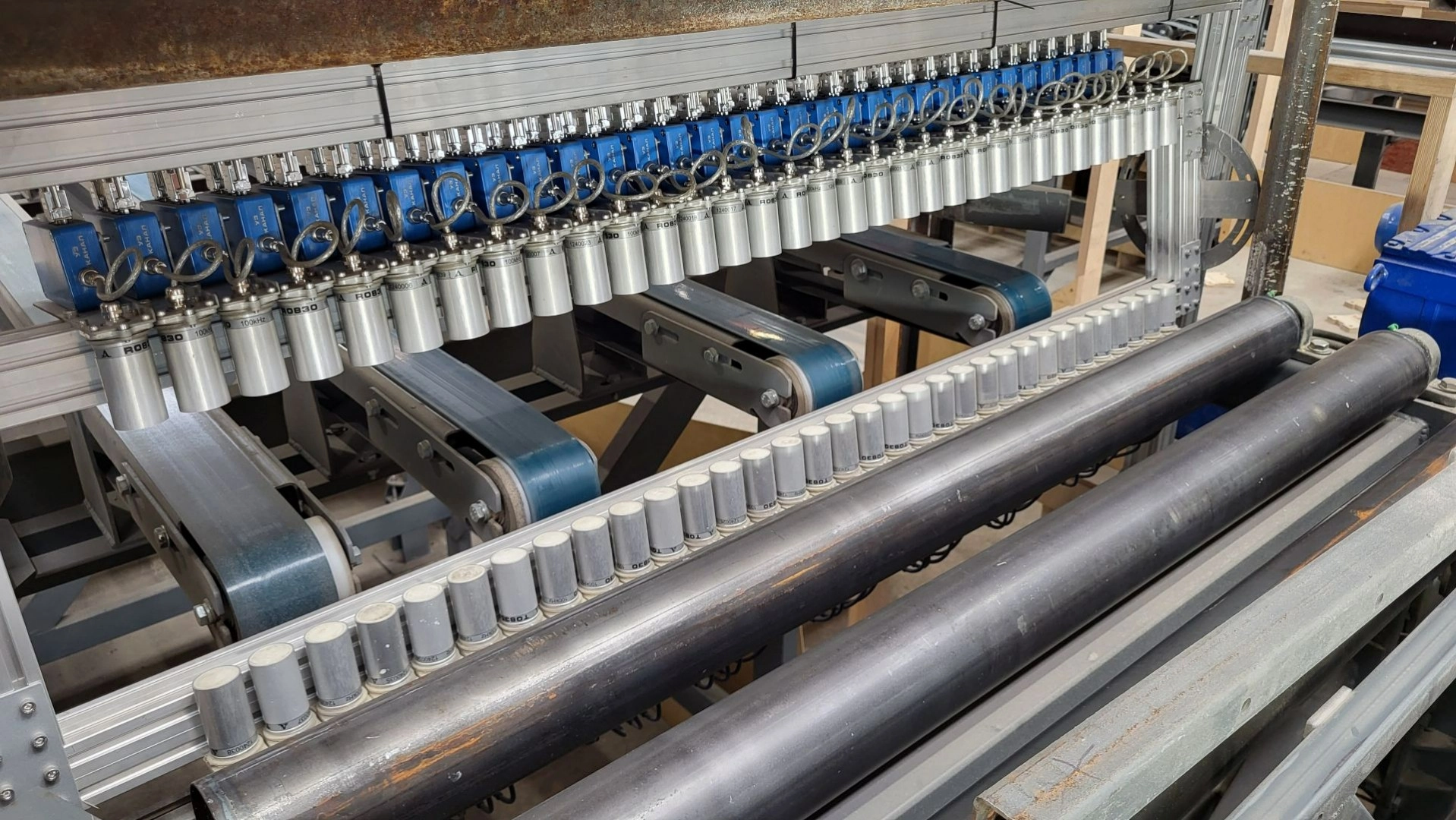

На фото и видео приведен пример A2030 PLIMUT 33 канальной ультразвуковой установки для поиска расслоений в фанерных плитах. Максимальная ширина контролируемых фанерных плит составляет 1525 мм при максимальной толщине 40 мм. Ультразвуковой контроль проводится со скоростью до 40 м/мин с возможностью выявления дефектов с минимальным размером 50х50 мм.
Техническое решение, реализованное в установке, позволяет проводить дефектоскопию не только изделий из фанеры, но и выявлять несплошности в других композитных материалах, таких как углепластик, стеклопластик, сотовые панели и т.п.
|
Каркас для установки контрольных каналов |
1 |
|
Контрольный канал |
33* |
|
Блок управления |
1 |
|
Персональный компьютер с установленным ПО |
1 |
|
Источник бесперебойного питания |
1 |
|
Комплект механических элементов |
1 |
|
Параметр* |
Значение |
|
Рабочая частота контрольного канала, кГц |
100 |
|
Количество каналов, шт. |
33 |
|
Максимальная ширина контролируемого изделия, мм |
1525 |
|
Размер минимально выявляемого дефекта, мм |
50x50 |
|
Максимальная скорость контроля, м/мин |
40 |
|
Максимальная толщина контролируемого изделия, мм |
40 |
