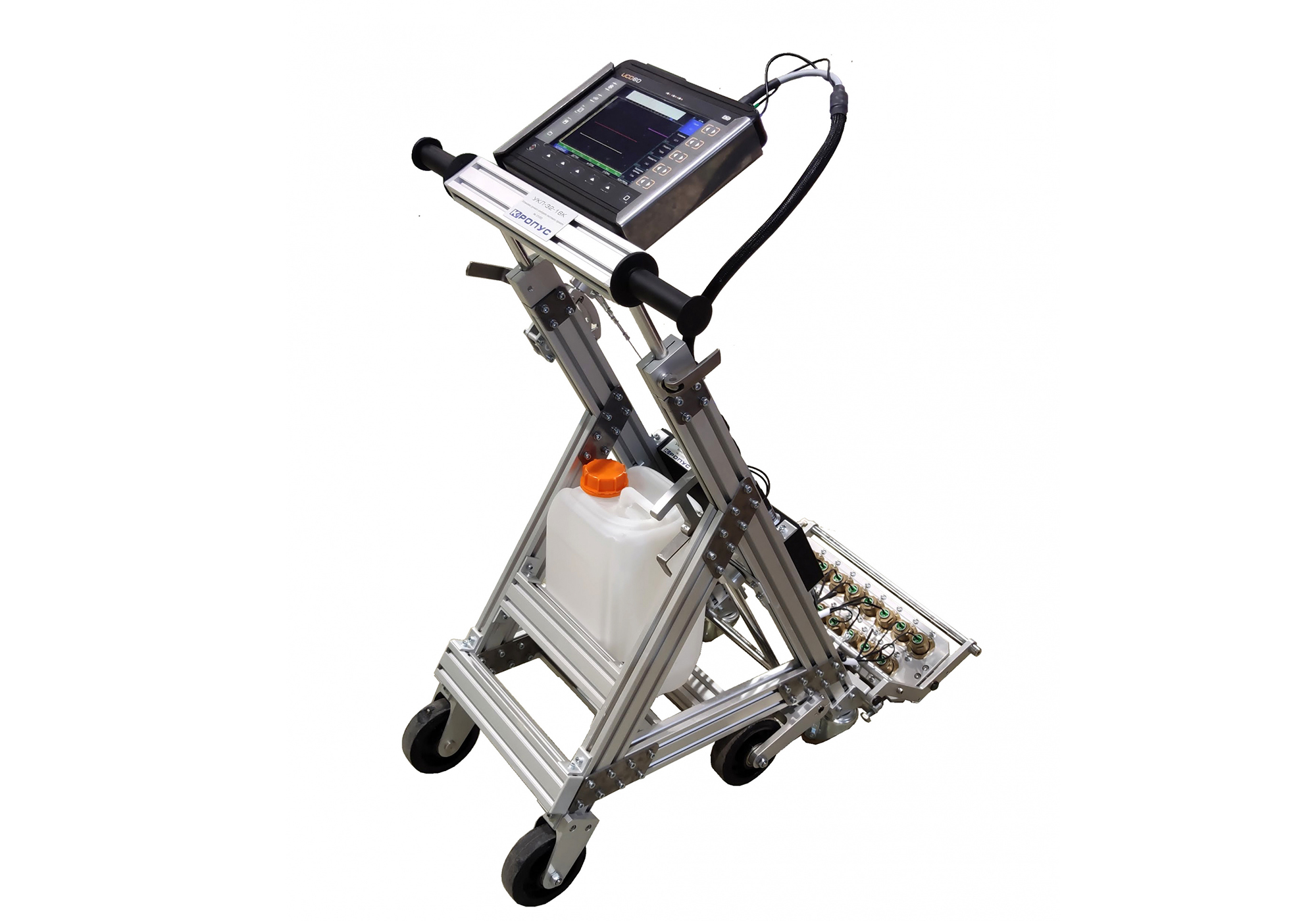

УКЛ-32-16К установка механизированного ультразвукового неразрушающего контроля предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров и толщин. Контроль проводится при одностороннем доступе к изделию.
Поставляется вместо снятой устаревшей установки УКЛ-32

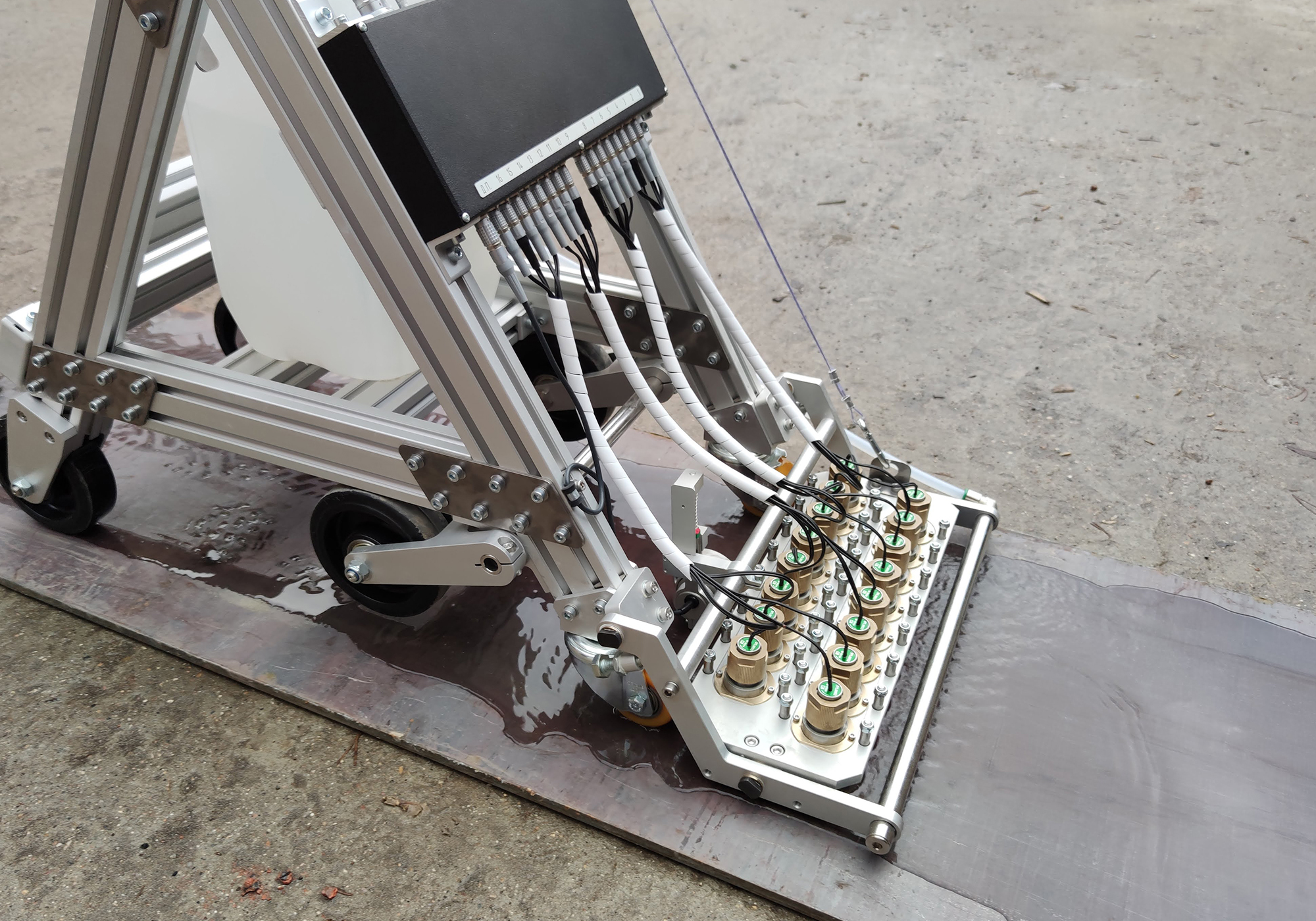

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, коммутатор и система подачи акустической жидкости.

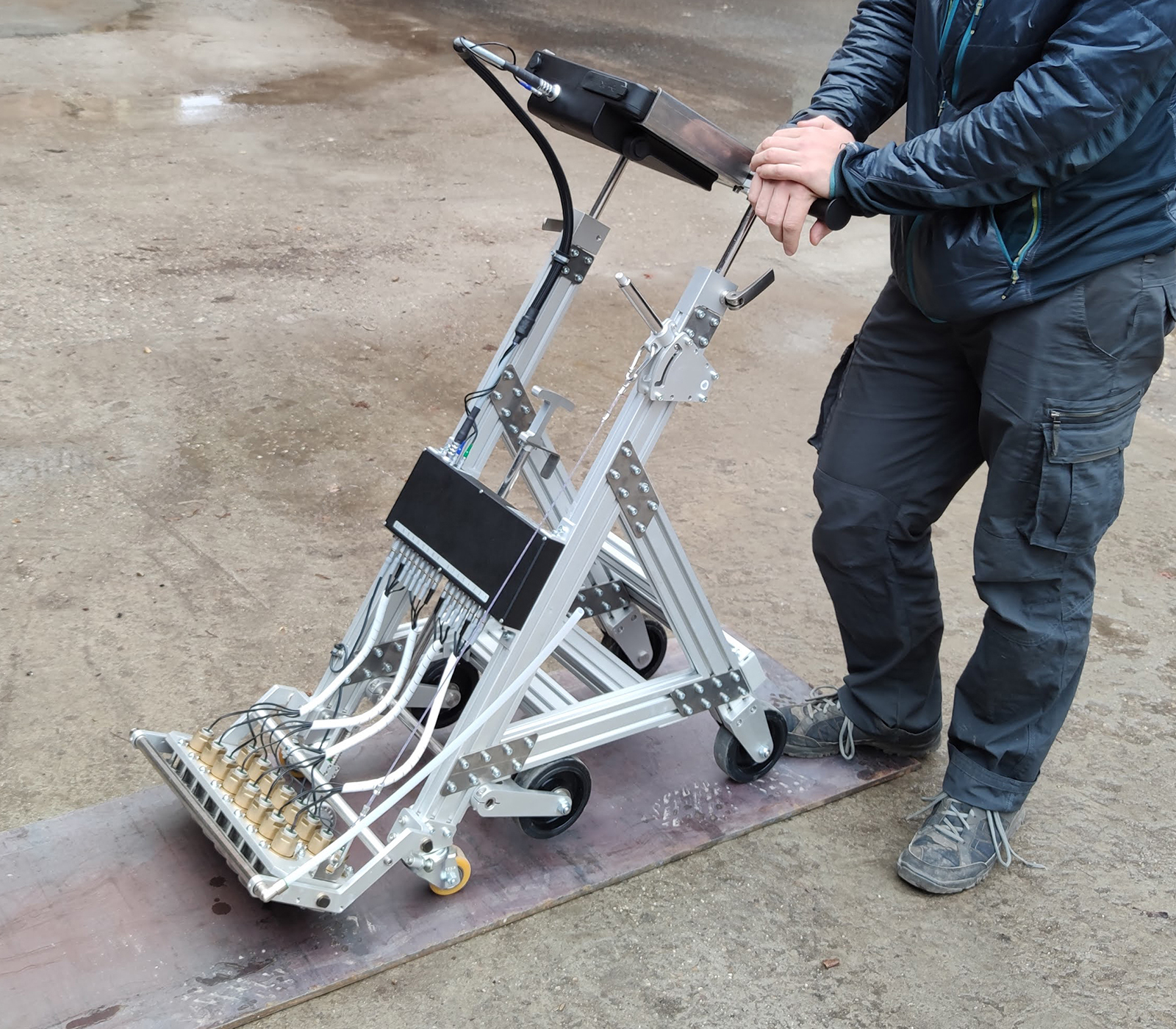

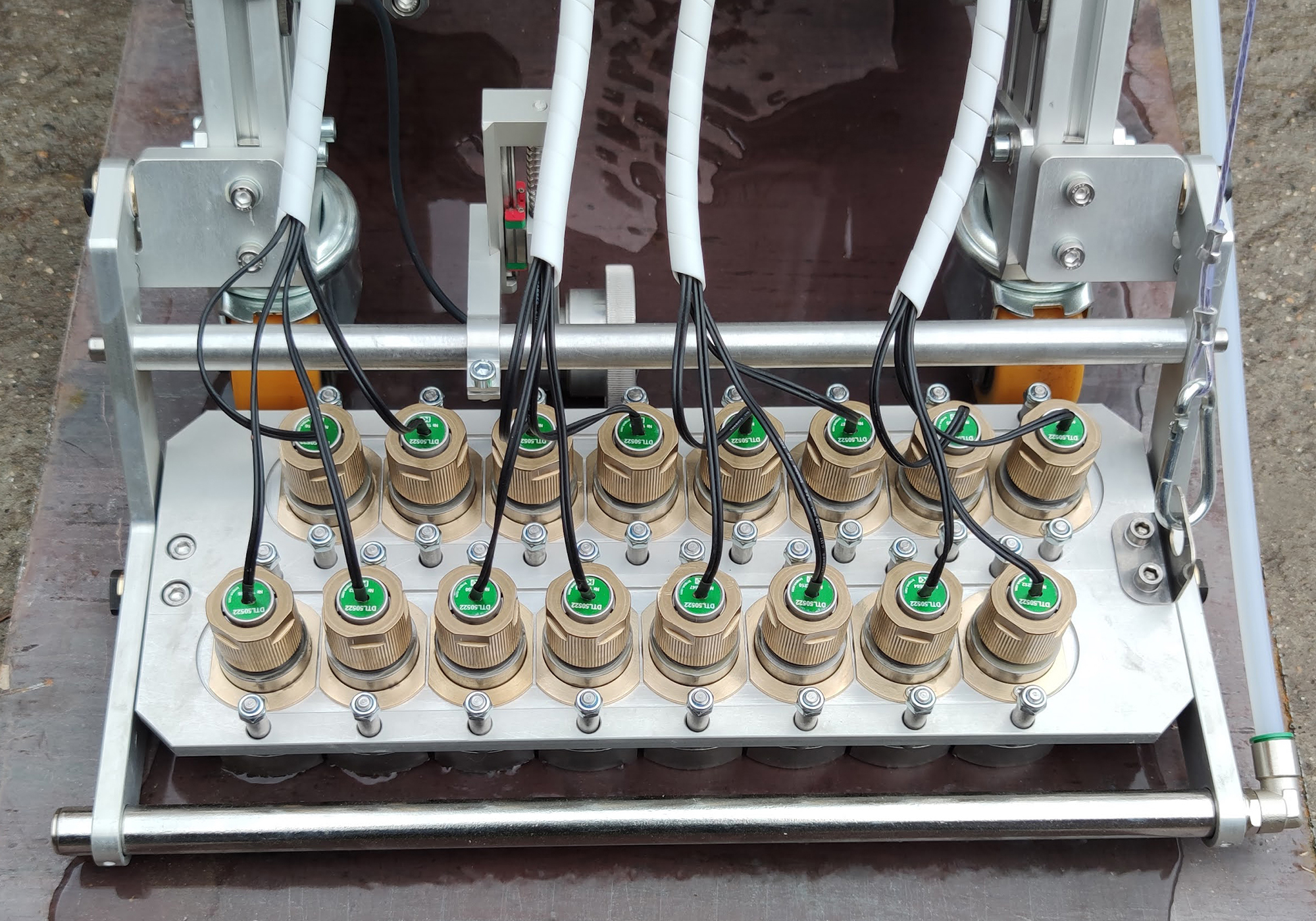

16-ти элементный блок преобразователей установлен на механическую тележку с колесной базой. Для легкого подъема и опускания акустического блока на механической части управления тележкой установлен рычаг. Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ. В качестве коммутатора используется высокоскоростной 16-ти канальный электронный коммутатор для дефектоскопов серии УСД-60.
|
Ширина акустического блока |
|
320 мм |
|
Толщина контролируемого листа |
|
от 3 до 400 мм, зависит от применяемых преобразователей и выявляемого отражателя |
|
Максимальная скорость сканирования |
|
до 30 м/мин (с шагом 6 мм), до 5 м/мин (с шагом записи 1мм) |
|
Производительность |
|
до 500 м2/час |
|
Количество каналов контроля |
|
16 |
|
Регулировка усиления |
|
независимая для каждого канала |
|
Частота используемых преобразователей |
|
от 0,5 до 15 МГц |
|
Объем данных сканирования, запоминаемых в терминале |
|
1 Гб |
|
Наличие электронных маркеров стыковки дефектограмм секторов |
|
есть |
|
Шероховатость поверхности изделия |
|
не хуже Rz80 |
|
Эквивалентный диаметр выявляемых отражателей |
|
не менее 3 мм |
|
Режим отображения оперативной информации |
|
А-скан, С-скан |
|
Результаты контроля |
|
дефектограмма изделия с привязкой к координатам, протокол контроля |
|
Диапазон рабочих температур |
|
от +5º C до +50° C (без применения низкотемпературных жидкостей) |
|
Размер (В x Ш x Д) |
|
1400 мм x 400 мм x 400 мм |
|
Масса |
|
15 кг |
