DECARD-2D моторизированный XY сканер для неразрешающего контроля изделий типа лист

Одной из ключевых задач, решаемых с помощью сканера, является ультразвуковой контроль листового проката. Сканер представляет собой конструкцию из двух планок: одна неподвижно закрепляется на изделии с помощью магнитов или присосок, а вторая -подвижная, управляемая мотором. На подвижной планке установлен преобразователь (зависит от решаемой задачи и параметров контроля, может быть любым), который может перемещаться вдоль планки благодаря приводному механизму. Преобразователь закрепляется специализированный индивидуальный крепление захват с регулировкой оси Z (высота). Сканер обеспечивает максимальное удобство и гибкость при решении различных задач.

DECARD-2D: функциональные возможности

Область, охватываемая при одном сканировании, составляет 500х500 мм, что оптимально для контроля листа и мобильности устройства. При необходимости сканер можно масштабировать для решения более сложных задач, где охват одного сканирования должен быть больше, чем 500х500 мм
В зависимости от задачи к сканеру могут быть подключены различные ультразвуковые преобразователи (П111, П112, иммерсионные, преобразователи с линией задержки и т.д.)
Подача жидкости в данной схеме осуществляется автоматически системой Aquadrive или AquaForce (поставляется опционально)
Если лист большой, оператор размечает объект на участки, задает начало сканирование и направление, сканирует первую область 500х500 мм, затем перемещает сканер и производит контроль следующего участка.
Программное обеспечение позволяет управлять сканером (скорость сканирования, шаг сканирования, траектория движения и т.д.), управлять параметрами дефектоскопа (частота, задержка и прочее).

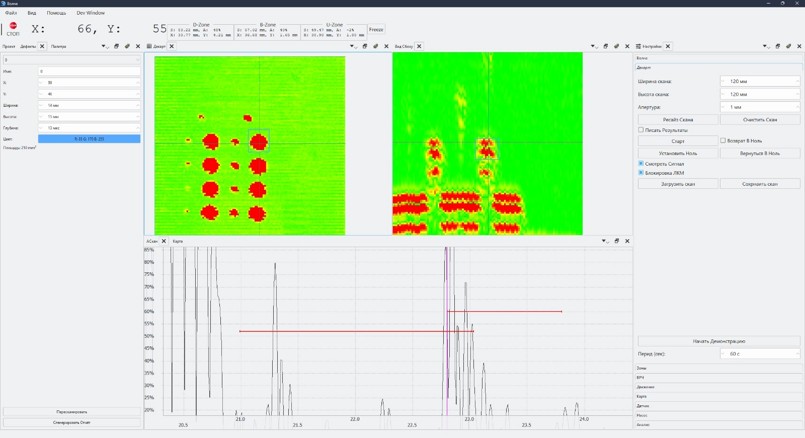

В режиме онлайн оператор видит на ноутбуке в ПО процесс заполнения С-скана (вид сверху) и текущий А-скан. После записи оператор может просматривать любую выбранную область записанного массива, а также ПО позволяет «сшивать» несколько записанных участков в единый файл, где тоже можно просматривать результаты в любой точке
Можно регулировать скорость и шаг сканирования
В область сканирования можно помещать небольшие образцы и задавать параметры сканирования в программе. Область может иметь любую форму: квадрат, прямоугольник, треугольник или круг
Учитывая все эти параметры, вы получаете удобный инструмент для быстрого сканирования больших площадей или детального контроля ответственных деталей с максимальным разрешением

DECARD-2D: конструктивные особенности

Конструкторское решение двухточечного крепления сканера и подвижная опора (сам преобразователь выполняет роль третьей точки опоры) позволяет контролировать края исследуемого объекта
Сканер может быть оснащен опорами для установки на стол, магнитными креплениями или вакуумными подвесами для сканирования немагнитных конструкций, таких как фюзеляжи планеров воздушных судов или композитные емкости большого размера
В комплект поставки входит разборный рабочий столик, который обеспечивает простоту сборки и наладки сканера. Это позволяет быстро подготовить устройство к работе и начать сканирование без лишних задержек

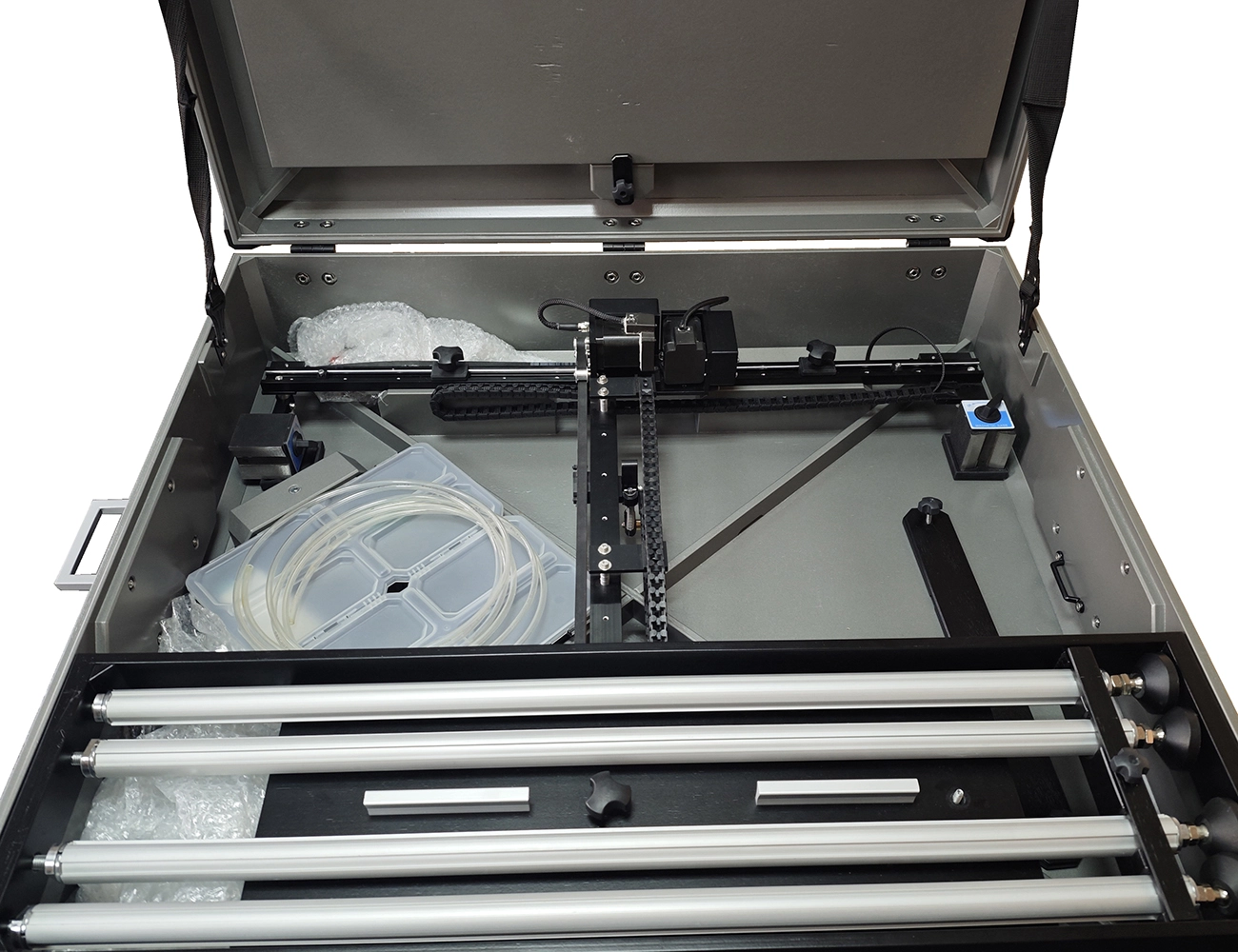

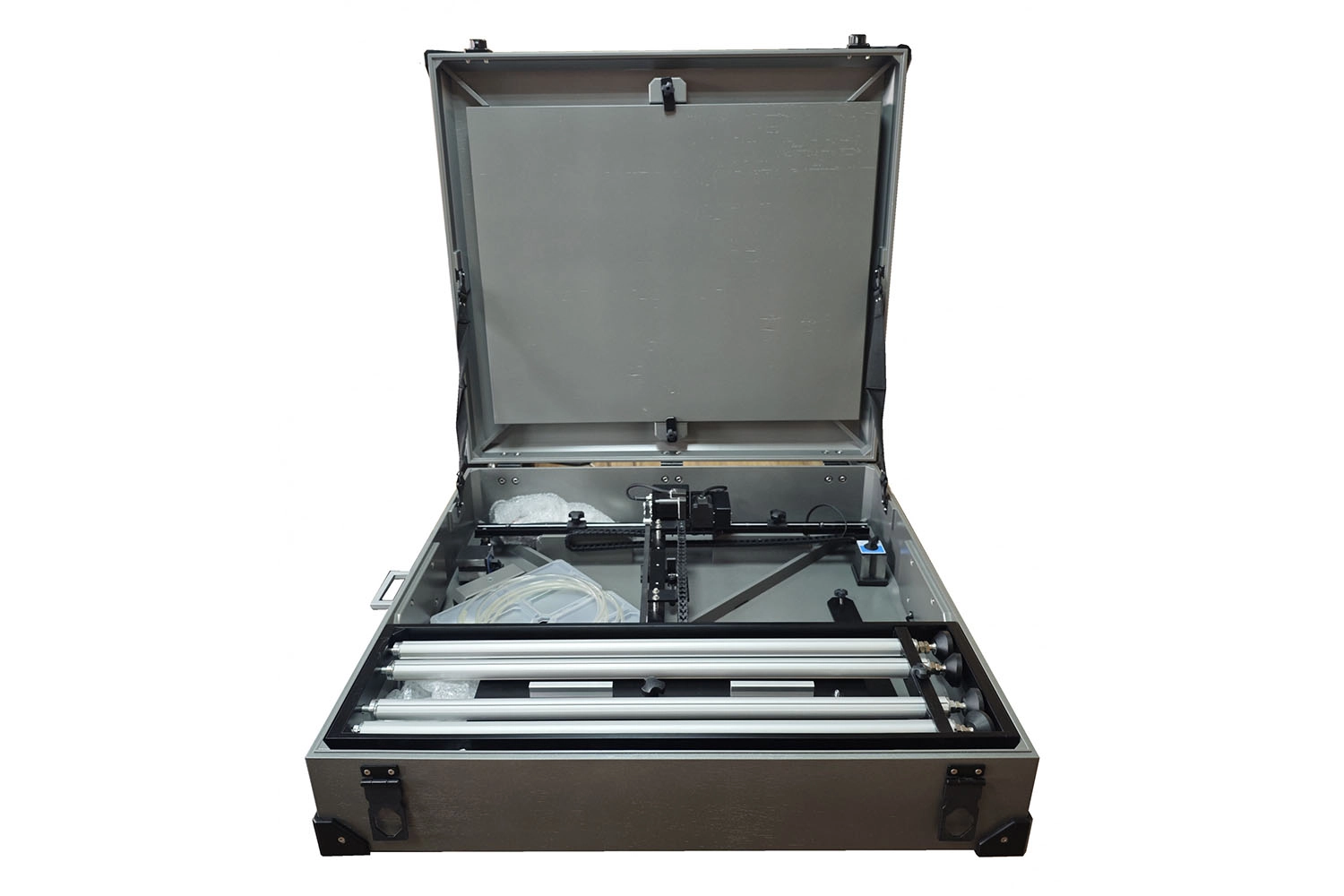

Для обеспечения безопасности при транспортировке сканер упакован в специальный укладочный ящик, который предотвращает повреждения

Система контроля на основе моторизированного сканера DECARD-2D

DECARD-2D моторизированный XY сканер

Дефектоскоп (зависит от метода)

Преобразователь / преобразователи (зависит от метода и задачи)

Комплект соединительных кабелей

Ноутбук или планшет (опционально)

Kropus Aquadrive или AquaForce c комплектом шлангов подачи воды (опционально, зависит от задачи)

Разборный рабочий столик

Укладочный транспортировочный ящик

Документация

В зависимости от конкретной задачи, сканер может работать с различными дефектоскопами и преобразователями, в том числе: акустическими импедансными, ультразвуковыми, резонансными, вихретоковыми и другими. Это делает его универсальным инструментом для решения самых разнообразных задач в области ультразвукового контроля.
