УСД-60-8K WELDSPECTOR ультразвуковой многоканальный сканер-дефектоскоп
Сканер-дефектоскоп предназначен для МУЗК кольцевых сварных соединений труб при строительстве, реконструкции и капитальном ремонте линейной части и технологических объектов магистральных газопроводов, а также сварных соединений протяженных конструкций листового металла, таких как мостовые конструкции, большие резервуары, корабли.
Сканер-дефектоскоп УСД-60-8К обеспечивает выявление дефектов в сварных соединениях, таких как трещины, несплавления по кромкам, непровары, поры, шлаковые включения с указанием условных размеров, места расположения (координаты) и количества дефектов в соответствии с СТО Газпром 2-2.4-083-2006 и Временными требованиями.
Сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".
УСД-60-8K WELDSPECTOR: особенности сканера-дефектоскопа
- Толщины контролируемых изделий от 4 до 40 мм (АБ подбираются опционально в зависимости от диапазона контролируемых толщин)
- Диаметры контролируемых труб от 200 мм
- Максимальная длина записываемого шва 50 метров
- Линейная скорость проведения контроля до 3-х метров в минуту
- До 6-8 часов работы от аккумулятора
- Контроль проводится в интервале температур окружающей среды от плюс 60 ⁰С до минус 40 ⁰С
- Контроль сварного шва за один проход
- С-скан шва с точным определением координат дефектов
- Мощные магнитные колеса сканера и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку шва с последующей перезаписью массива данных
- Отображение сигналов по всем каналам контроля в реальном времени
- Полноэкранный просмотр и настройка всех параметров каждого канала
- Функция калибровки датчика пути для точного отсчета координат

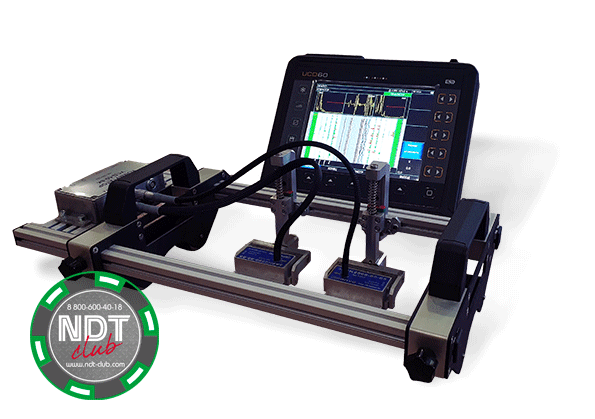

Механизированный ультразвуковой сканер-дефектоскоп УСД-60-8K WeldSpector конструктивно состоит из двух частей:
- Электронный блок ультразвукового многоканального промышленного ультразвукового дефектоскопа УСД-60-8K WeldSpector в металлическом корпусе. Дефектоскоп с помощью специализированного кабеля соединяется с коммутатором сканирующего модуля (сканера)

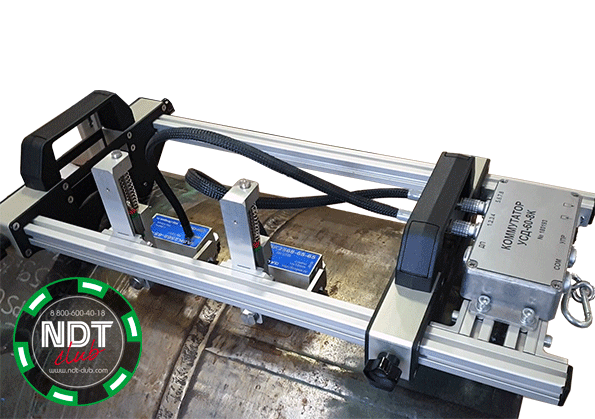

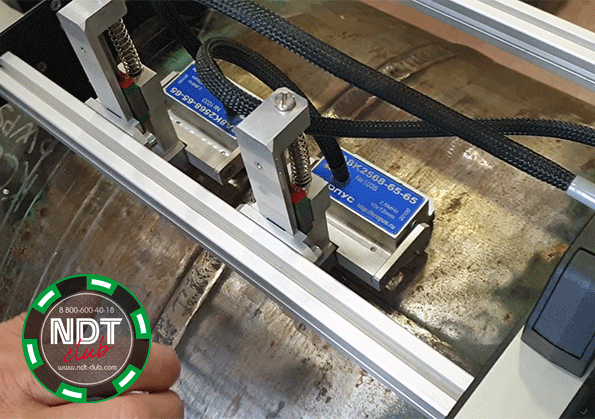

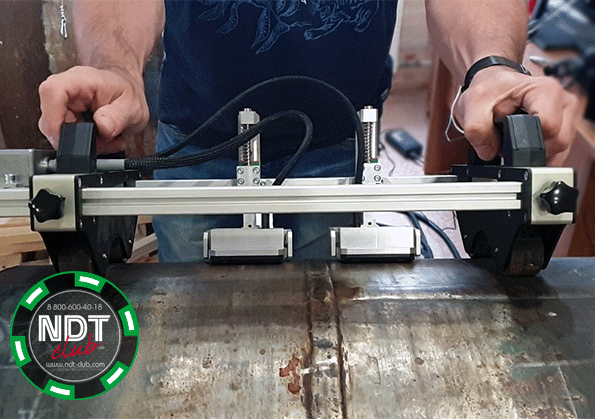

- Сканер МУЗК представляет собой раму из алюминиевого профиля, на которой установлены четыре магнитных колеса, подвеска (для крепления акустических блоков преобразователей), коммутатор и датчик пути. Акустические блоки (АБ) преобразователей устанавливаются в специальные рамки и крепятся к подвеске. Пружинная подвеска акустических блоков обеспечивает равномерное прижатие преобразователей к поверхности контролируемого объекта, что позволяет избежать потери акустического контакта. Датчик пути расположен на заднем колесе тележки и предназначен для координатной привязки записанных данных. Через коммутатор сигналы с акустических блоков преобразователей и датчика пути поступают на электронный блок УСД-60-8К. Установка сканера на сварной шов осуществляется одним оператором, удерживая сканер за две пластиковые ручки. Мощные магнитные колёса удерживают тележку на трубе в любом положении, без поддержки оператора

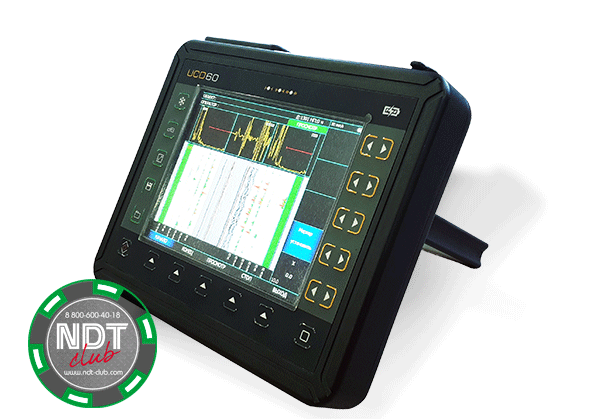

УСД-60-8К WELDSPECTOR сканер-дефектоскоп
|
|
|
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором
|
1
|
|
блок питания сетевой 18В / 220В
|
1
|
|

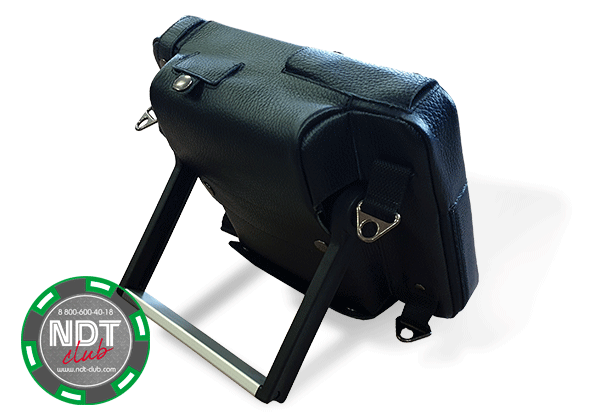

защитный чехол с блендой и креплением на корпусе оператора
|
1
|
|
кабель СР50-Lemo00
|
2
|
|
Преобразователь ультразвуковой П111-5-К6
|
1
|
|
Преобразователь ультразвуковой П121-2,5-65
|
1
|
|
кабель 60-Ethernet-1m для связи с ПК
|
1
|
|
кабель 60-Ethernet-2m для связи с ПК
|
1
|
|
Ethernet Switch для УСД-60
|
1
|
|
Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента):
- диам. от 219 мм
- диам. от 500 мм
|
1
|
|
Многоканальный акустический блок
3А8К5070-65-65 (Частота 5МГц, толщины 4-12мм)
|
2
|
|
Многоканальный акустический блок
3А8К2568-65-65 (Частота 2.5МГц, толщины 12-24мм)
|
2
|
|
Многоканальный акустический блок
3А8К2560-57-55 (Частота 2.5МГц, толщины 24-40мм)
|
2
|
|
Комплект настроечных образцов (с зарубкой)
|
6
|
|
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу
|
2
|
|
КМ-8 запасной 8-ми канальный коммутатор
|
1
|
|
программное обеспечение на CD-диске
|
1
|
|
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки, методика контроля)
|
1
|
|
Комплект ударопрочных кейсов для переноски и хранения
|
2
|
УСД-60-8К WELDSPECTOR: дополнительная комплектация

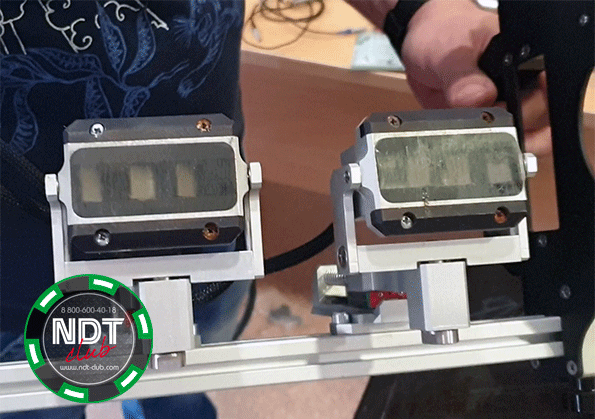

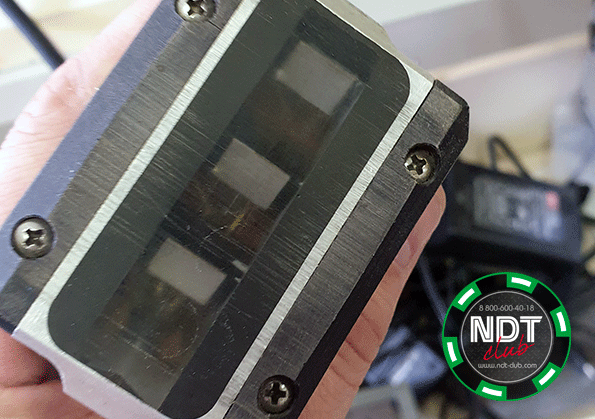

Предусмотрено несколько типов акустических блоков преобразователей для работы на разных толщинах контролируемого объекта. Акустические блоки различаются по частоте, углам ввода и размерам пьезоэлементов преобразователей:
- 3А8К 5070-65-65 (5070-65) 5,0 МГц контроль толщин 4-12 ММ блок из двух преобразователей
- 3А8К 5068-65-65 (5068-65) 5,0 МГц контроль толщин 12-24 ММ (В ЗАВИСИМОСТИ ОТ РД) блок из двух преобразователей
- 3А8К 2568-65-65 (2568-65) 2,5 МГц контроль толщин 12-24 ММ (В ЗАВИСИМОСТИ ОТ РД) блок из двух преобразователей
- 3А8К 2560-57,5-55 2,5 МГц контроль толщин 24-40 ММ блок из двух преобразователей
- Коммутатор для УСД-60-8К
- Кабель коммутатора для УСД-60-8К
- POLYSPRAY устройство ручной подачи контактной жидкости
УСД-60-8К: требования для проведения контроля
- Для проведения МУЗК необходимо обеспечить беспрепятственный доступ к сварному соединению с двух сторон. Ширина зачищенной поверхности (от брызг металла, шлака, окалины, грязи) должна быть не менее 150 мм от сварного соединения в каждую сторону
- Шероховатость поверхности должна быть не ниже Ra 6,3 мкм (Rz 40) по ГОСТ 2789
- Кривизна основного металла в осевом направлении в околошовной зоне (не менее 150 мм от сварного шва в каждую сторону) должна быть не более 0,5 мм на 100 мм длины
- Сварные соединения должны быть выполнены из труб с одной толщиной стенки
- Для проведения МУЗК сварных соединений, трубы, лежащие на земле, должны быть уложены на лежки таким образом, чтобы просвет от нижней точки трубы до земли был не менее 500 мм в зоне стыкового сварного соединения. В случае невозможности проведения МУЗК из-за ограниченного доступа к сварному соединению необходимо провести ручной УЗК или использовать другие методы неразрушающего контроля в соответствии с СТО Газпром 2-2.4-083
УСД-60-8K WeldSpector: технические характеристики
|
Развертка
|
мин.: 0 - 2,67 мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
|
Задержка
|
от -4 мкс до 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
|
Максимальная длина контролируемого материала
|
до 6000 мм (эхо-режим)
|
|
Диапазон скоростей
|
1000 - 9999 м/с
|
|
Задержка в призме
|
0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс
|
|
Демпфирование
|
25 ом / 50 ом/ 1000 Ом
|
|
Входной импеданс
|
50 ом / 600 ом
|
|
Зондирующий импульс
|
радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
|
|
Демпфер зондирующего импульса
|
регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов
|
|
Частота повторений ЗИ
|
регулируемая от 20 до 2000 Гц
с шагом 1/ 5/ 10 или 100 Гц
|
|
Усилитель
|
широкополосный 0.4-20 МГц (-6 дБ)
|
|
Диапазон регулировки усиления
|
100 дБ, с шагом 0.5, 1, 2 или 6 дБ
|
|
Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
|
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 32 точкам, регулируемая по высоте
|
|
Детектирование
|
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-скан, C-скан
|
|
Отсечка компенсированная
|
0 - 90 % высоты экрана
|
|
Зоны контроля
|
три независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95 %
высоты экрана при детектировании и
от -95 % до +95 % при радиосигнале с шагом
1 %, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
|
|
Автоматическая Сигнализация Дефектов (АСД)
|
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне
|
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала
|
|
Измерение амплитуды
|
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
|
|
Дисплей
|
Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете
|
|
А-сигнал
|
480 x 300 точек в стандартном режиме
|
|
Память
|
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
|
|
Интерфейс
|
Ethernet
|
|
Разъемы преобразователей
|
2 СР50 (BNC)
|
|
Аккумулятор
|
Li-ion 8 А/ч
|
|
Время работы
|
6-8 часов от аккумуляторов
|
|
Внешнее питание
|
блок питания от сети 220 В, 50Гц AC
|
|
Напряжение питания
|
18V/3,5A DC
|
|
Диапазон рабочих температур
|
от -30º C до +55° C
|
|
Размер (В x Ш x Д)
|
190 мм x 285 мм x 50 мм
|
|
Масса
|
3,5 кг с аккумуляторами
|
