Использование антенных решеток (АР) в составе мобильного сканера позволяет равномерно перемещать АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

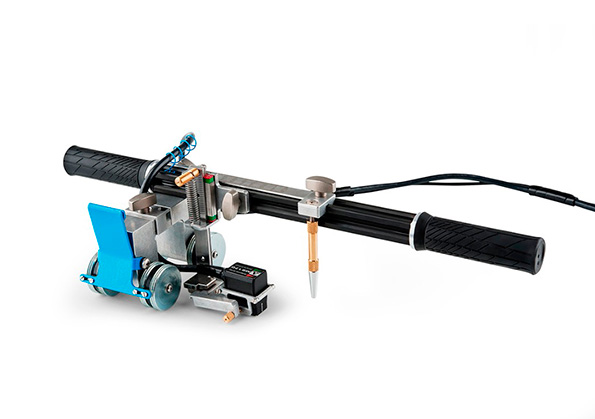

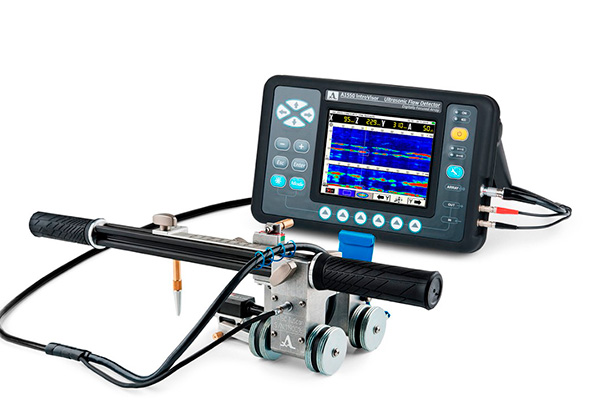

С целью проведения механизированного контроля мобильный сканер MS150 TuScan с установленной АР необходимо соединить с электронным блоком ультразвукового дефектоскопа - томографа А1550 IntroVisor с помощью одинарного кабеля LEMO4-LEМO4 для последующей записи полученных координат дефектов.
Опционально мобильный сканер MS150 TuScan может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.
Комплектация:
|
Наименование |
Количество, шт. |
|
Сканер мобильный MS150 TuScan |
1 |
|
Кабель LEMO – MINI-CON PAN MT #20 CRIMP 6 м |
1 |
|
Коммутатор антенной решетки М9100 со встроенным кабелем 6 м |
1 |
|
Акустический модуль М9180 (4.0 MГц, наклонный, плоский) |
1 |
|
Сумка |
1 |
Опционально:
|
Диаметр притирки, мм |
Диапазон диаметров труб, мм |
|
63 |
57-64 |
|
73 |
68-76 |
|
89 |
81-92 |
|
114 |
95-121 |
|
141 |
121-152 |
|
168 |
140-180 |
|
219 |
178-245 |
|
273 |
219-315 |
|
356 |
314-426 |
|
610 |
426-864 |
|
Наименование параметра |
Значение |
|
Диапазон измерений расстояния, мм |
от 0 до 5000 с шагом 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния, мм |
± (0,01 *L+0,5) |
|
Число импульсов на оборот |
4096 |
|
Диаметр колеса, мм |
40 |
|
Разъем для подключения |
MINI-CON PAN MT #20 CRIMP |
|
Габаритные размеры (при максимальном расположении ручек), мм, не более |
500×230×120 |
|
Масса, кг, не более |
2 |
|
Средний срок службы, лет |
3 |
|
Условия эксплуатации |
|
|
температура окружающей среды, ºС |
от – 30 до +55 |
|
относительная влажность воздуха при температуре +35 °С |
95 |
